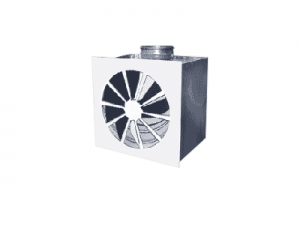

Воздухораспределители закручивающие 3ДПЗ, 3ДПЗР

Воздухораспределители закручивающие прямоугольные 3ДПЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений горизонтальными настилающимися закрученными струями.

Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.

Воздухораспределитель 3ДПЗ состоит из прямоугольной стальной панели, в центре которой размещен лопаточный закручиватель и камеры статического давления. КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 3ДПЗР дополнительно оснащаются регулятором расхода воздуха. Воздухораспределители 3ДПЗ применяются в помещениях, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

Воздухораспределители  3ДПЗ устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Они крепятся к строительным конструкциям с помощью металлических тросов или резьбовых штанг (шпилек) и угловых кронштейнов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Воздухораспределители 3ДПЗ изготавливаются из стали и имеют защитное порошковое покрытие. Стандартный цвет - белый (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL.

Характеристики панельных воздухораспределителей закручивающих 3ДПЗ, 3ДПЗР

Данные для подбора панельных воздухораспределителей 3ДПЗ при подаче воздуха в помещение

∆P3ДПЗРполн = K х ∆P

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
