Турбулизирующие воздухораспределители 1ВКТ, 2ВКТ

Воздухораспределители панельные турбулизирующие 1ВКТ, 1ВКТР, 2ВКТ, 2ВКТР предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.

Область применения панельных турбулизирующих воздухораспределителей – производственные, административные и общественные помещения. Подача приточного воздуха при использовании турбулизирующих воздухораспределителей возможна в верхнюю зону, а также непосредственно в обслуживаемую зону помещений коническими, веерными, неполными веерными и закрученными струями.

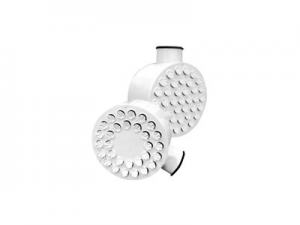

Турбулизирующие воздухораспределители  1ВКТ, 1ВКТР, 2ВКТ, 2ВКТР состоят из металлической панели с отверстиями, в которой размещены поворотные пластмассовые ячейки и камеры статического давления (КСД). Воздухораспределители изготавливаются с боковым или торцевым подводом.

Для улучшения акустических характеристик возможно изготовление камер статического давления КСД со слоем теплозвукопоглощающего материала (без изменения габаритных размеров). При этом акустические характеристики улучшаются на 6 дБ.

Для регулирования расхода воздуха турбулизирующие панельные воздухораспределители 1ВКТР, 2ВКТР оснащены регулирующим устройством, которое устанавливается во входном патрубке камеры статического давления КСД. Конструкция воздухораздающей панели позволяет производить регулирование направления приточного потока и его аэродинамических характеристик путем поворота пластмассовых ячеек, не изменяя при этом объем воздуха, перепад давления и уровень шума.

Индивидуальный поворот ячеек в плоскости панели создает большое количество вариантов приточных потоков от одностороннего до веерного горизонтального и закрученного вертикального.

Монтаж турбулизирующих воздухораспределителей – потолочный или пристенный (приколонный). При размещении панельного воздухораспределителя в подшивном потолке видимой является только собственно панель с ячейками, а камера статического давления КСД находится за подшивным потолком.

Передняя панель окрашивается методом порошкового напыления в белый цвет (RAL 9016). Помимо панели окрашивается и камера статического давления КСД. По заказу возможна окраска панели в другие цвета по каталогу RAL. Поворотные белые пластмассовые ячейки в другие цвета не окрашиваются.

Турбулизирующие панельные воздухораспределители 1ВКТ, 1ВКТР выпускаются 3 типоразмеров: Ø315 мм, Ø450 мм, Ø595мм.

Крепление панельных воздухораспределителей 1ВКТ, 1ВКТР к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки-заклепки, установленные на верхней крышке камеры, или при помощи резьбовых штанг (шпилек) и угловых кронштейнов, установленных на боковой поверхности камеры.

Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка камеры статического давления КСД с воздуховодом обеспечивается резиновым уплотнением.

1ВКТ, 2ВКТ / 1ВКТ-С, 2ВКТ-С / 1ВКТР, 2ВКТР 1ВКТР-С, 2ВКТР-С

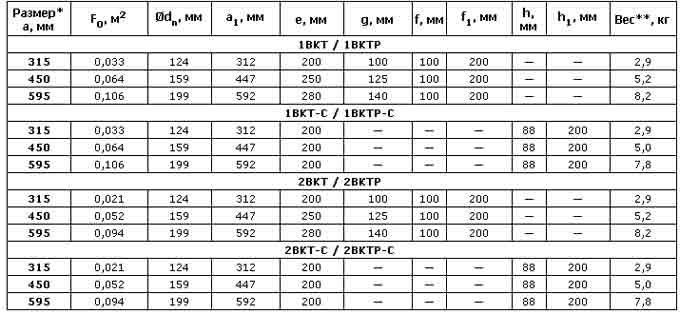

Характеристики турбулизирующих панельных воздухораспределителей 1ВКТ, 1ВКТР, 2ВКТ, 2ВКТР

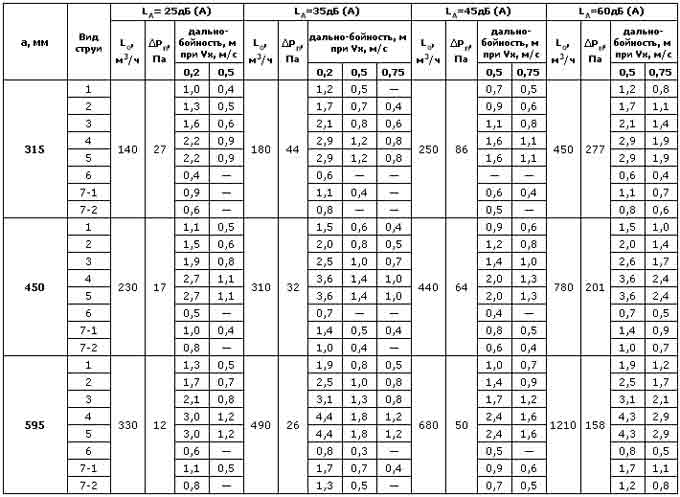

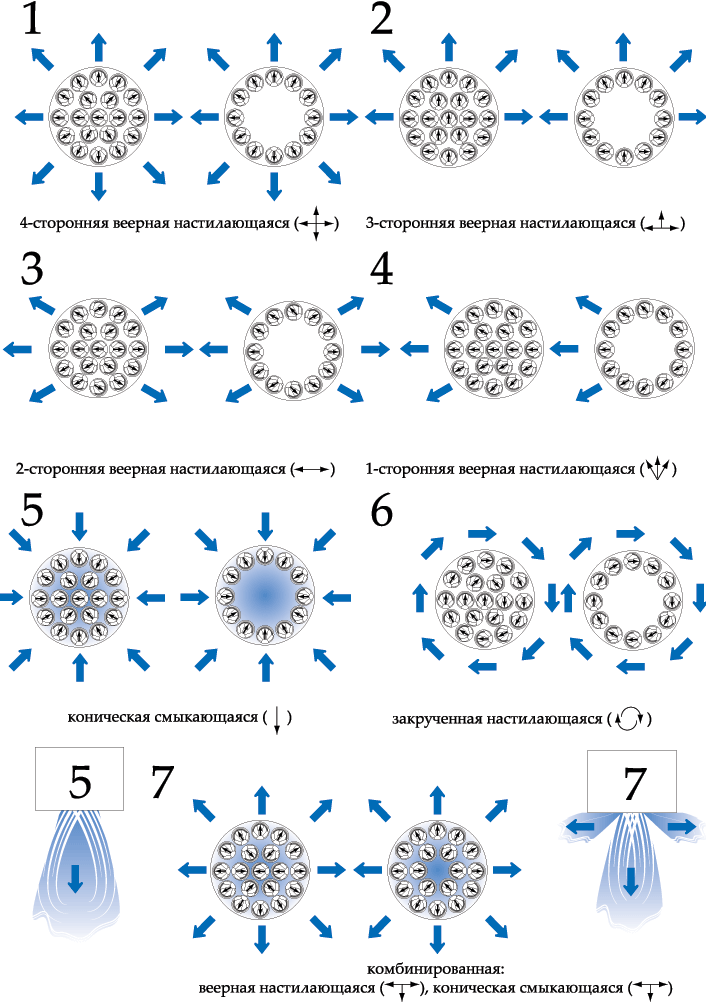

Данные для подбора турбулизирующих панельных воздухораспределителей 1ВКТ при подаче воздуха в помещение настилающимися веерными потоками (1 – четырехсторонними, 2 – трехсторонними, 3 – двухсторонними, 4 – односторонними), а также коническими (5), закрученными (6), комбинированными (7-1 – коническая, 7-2 – веерная настилающаяся) потоками

При установке регулятора расхода воздуха в турбулизирующих панельных воздухораспределителях 1ВКТР данные таблицы корректируются:

∆P1ВКТРполн = К х ∆Рполн

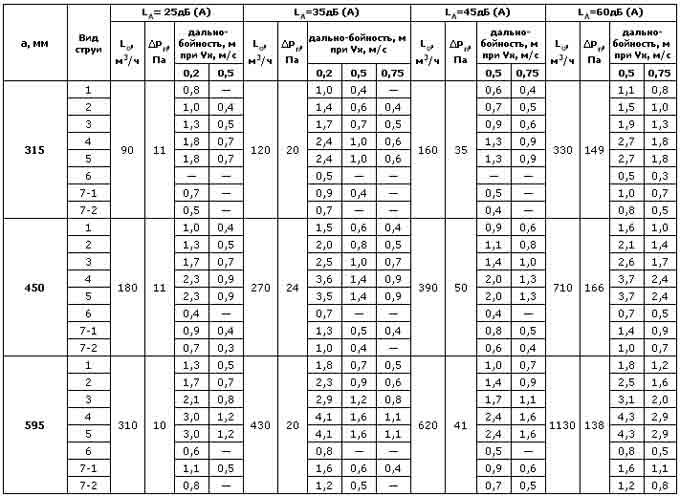

Данные для подбора турбулизирующих панельных воздухораспределителей 2ВКТ при подаче воздуха в помещение настилающимися веерными потоками (1 – четырехсторонними, 2 – трехсторонними, 3 – двухсторонними, 4 – односторонними), а также коническими (5), закрученными (6), комбинированными (7-1 – коническая, 7-2 – веерная настилающаяся) потоками

При установке регулятора расхода воздуха в турбулизирующих панельных воздухораспределителях 2ВКТР данные таблицы корректируются:

∆P2ВКТРполн = К х ∆Рполн
