Сопловые воздухораспределители 1ВПС, 1ВПСР

Воздухораспределители панельные сопловые 1ВПC, 1ВПCР предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений. Воздухораспределители 1ВПC, 1ВПCР применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

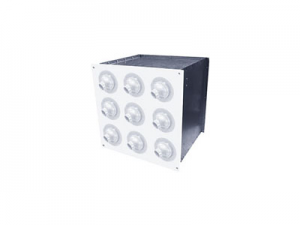

Сопловый панельный воздухораспределитель 1ВПС, 1ВПСР состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления КСД. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.

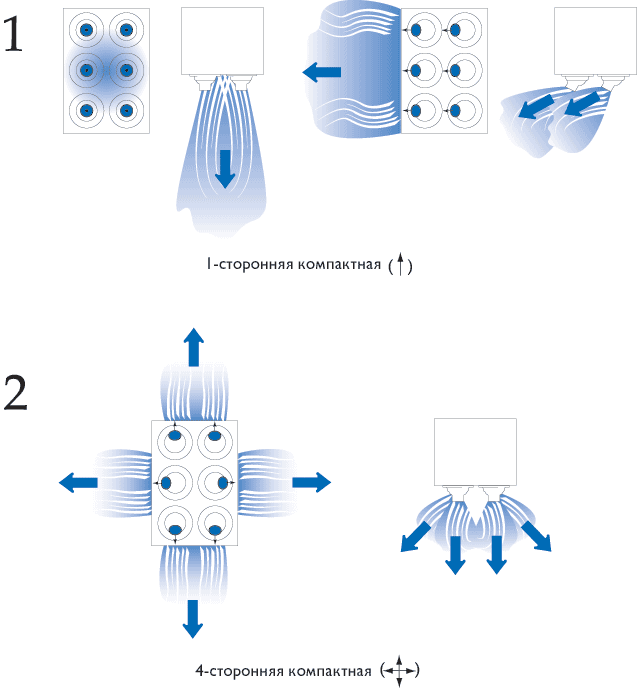

При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.

Сопловые панельные воздухораспределители 1ВПC, 1ВПCР изготавливаются из листовой стали квадратной формы и 3-х типоразмеров: 350 x 350 мм, 450 x 450 мм и 595 x 595 мм. Камеры статического давления КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха сопловые воздухораспределители 1ВПСР дополнительно оснащаются регулятором расхода воздуха. Герметичность соединения входного патрубка камеры статического давления КСД с воздуховодом обеспечивается резиновым уплотнением.

Сопловые панельные воздухораспределители 1ВПC, 1ВПCР монтируются в верхней зоне помещений в горизонтальном положении. Монтаж сопловых воздухораспределителей 1ВПC, 1ВПCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.

Панель соплового воздухораспределителя окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

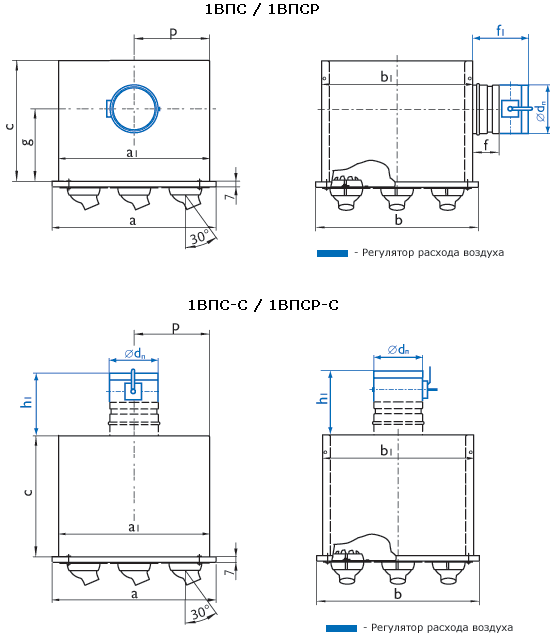

Чертеж сопловых панельных воздухораспределителей 1ВПС/1ВПСР и 1ВПС-С/1ВПСР-С

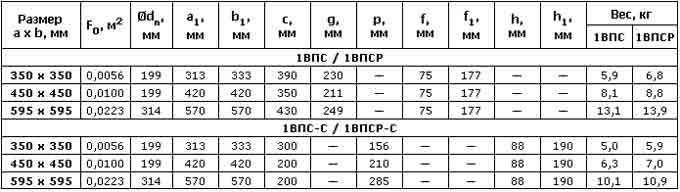

Характеристики сопловых панельных воздухораспределителей 1ВПС, 1ВПСР

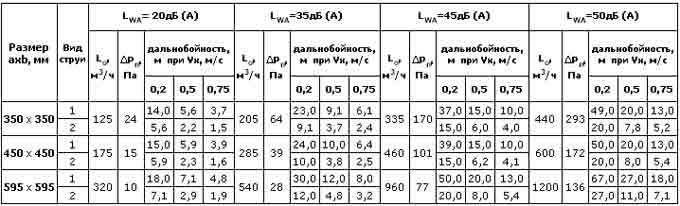

Данные для подбора сопловых панельных воздухораспределителей 1ВПС, 1ВПСР при подаче воздуха в помещение (1 – параллельно геометрической оси воздухораспределителя, 2 – в разные стороны под углом 30° к оси)

При установке регулятора расхода воздуха в сопловых панельных воздухораспределителях 1ВПСР данные таблицы корректируются:

∆P1ВПСРполн = К х ∆Рполн
