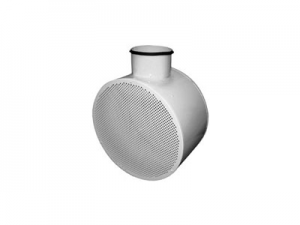

Перфорированные воздухораспределители 1СКП

Панельные перфорированные воздухораспределители 1СКП, 1СКПР предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.

Область применения перфорированных воздухораспределителей – производственные, административные и общественные помещения высотой от 2,5 до 5 м. В перфорированных воздухораспределителях 1СКП предусматривается распределение приточного воздуха вертикальными потоками.

Перфорированные воздухораспределители 1СКП, 1СКПР состоят из стальной перфорированной панели и камеры статического давления (КСД). Камера статического давления предназначена для обеспечения равномерного истечения воздуха из перфорированной панели и удобства монтажа.

Камера статического давления КСД изготовливается с боковым или торцевым подводом воздуха.

Для регулирования расхода воздуха перфорированные воздухораспределители 1СКПР оснащены регулирующим устройством, которое устанавливается во входном патрубке камеры статического давления КСД.

Для улучшения акустических характеристик камеры статического давления изнутри могут покрываться слоем теплозвукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются, а акустические характеристики улучшаются на 6 дБ.

Окраска производится методом порошкового напыления. Стандартный цвет – белый RAL 9016. В круглых перфорированных воздухораспределителях 1СКП окрашиваются и камера, и панель. При заказе возможна окраска в другой цвет по каталогу RAL.

Перфорированные воздухораспределители 1СКП, 1СКПР выпускаются 3 типоразмеров: Ø315 мм, Ø450 мм, Ø595мм.

Крепление перфорированных воздухораспределителей 1СКП, 1СКПР к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки-заклепки, установленные на верхней крышке камеры, или при помощи резьбовых штанг (шпилек) и угловых кронштейнов, установленных на боковой поверхности камеры. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка камеры статического давления КСД с воздуховодом обеспечивается резиновым уплотнением.

1СКП / 1СКПР 1СКП-С / 1СКПР-С

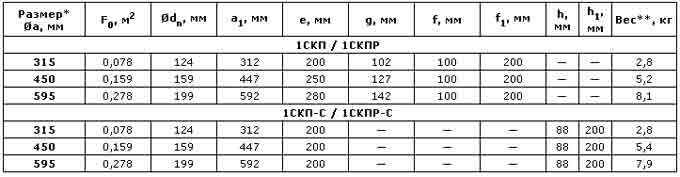

Характеристики панельных перфорированных воздухораспределителей 1СКП, 1СКПР

* Воздухораспределители других цветов поставляются под заказ. ** Вес изделия указан без учета регулятора расхода воздуха

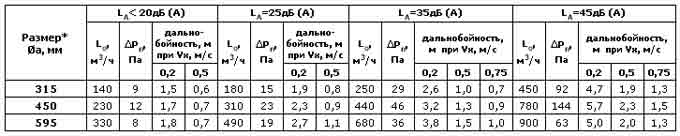

Данные для подбора панельных перфорированных воздухораспределителей 1СКП при подаче воздуха в помещение

При установке регулятора расхода в панельных перфорированных воздухораспределителях 1СКПР данные таблицы корректируются:

∆P1СКПРполн = К х ∆Рполн
