Турбулизирующие воздухораспределители 1ВПТ, 1ВПТР

Воздухораспределители панельные турбулизирующие 1ВПТ, 1ВПТР предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.

Воздухораспределители 1ВПТ, 1ВПТР устанавливаются в производственных, административных и общественных помещениях. Подача приточного воздуха при использовании турбулизирующих панельных воздухораспределителей возможна в верхнюю зону, а также непосредственно в обслуживаемую зону помещений коническими, веерными, неполными веерными и закрученными струями.

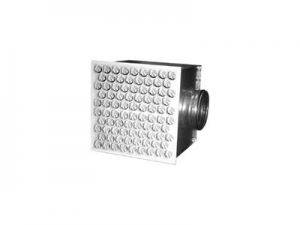

Турбулизирующий панельный воздухораспределитель состоит из металлической панели с отверстиями, в которой размещены поворотные пластмассовые ячейки, и камеры статического давления КСД. Воздухораспределители 1ВПТ, 1ВПТР изготавливаются с боковым (для прямоугольных воздухораспределителей - по стороне А) или торцевым подводом.

Для улучшения акустических характеристик возможно изготовление камеры статического давления КСД со слоем теплозвукопоглощающего материала (без изменения габаритных размеров). При этом акустические характеристики улучшаются на 6 дБ.

Для регулирования расхода воздуха турбулизирующие панельные воздухораспределители 1ВПТР оснащены регулирующим устройством, которое устанавливается во входном патрубке камеры статического давления КСД. Конструкция воздухораздающей панели позволяет производить регулирование направления приточного потока и его аэродинамических характеристик путем поворота пластмассовых ячеек, не изменяя при этом объем воздуха, перепад давления и уровень шума.

Индивидуальный поворот ячеек в плоскости панели создает большое количество вариантов приточных потоков от одностороннего до веерного горизонтального и закрученного вертикального.

Монтаж турбулизирующих панельных воздухораспределителей – потолочный или пристенный (приколонный). При размещении изделия в подшивном потолке видимой является только собственно панель с ячейками, а камера статического давления КСД находится за подшивным потолком.

Передняя панель воздухораспределителя окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска панели в другие цвета по каталогу RAL, а также окраска прямоугольных камер статического давления КСД. Поворотные белые пластмассовые ячейки в другие цвета не окрашиваются.

Крепление турбулизирующих панельных воздухораспределителей 1ВПТ, 1ВПТР к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят.

Герметичность соединения входного патрубка камеры статического давления КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления панельного воздухораспределителя 1ВПТ, 1ВПТР.

Турбулизирующие панельные воздухораспределители 1ВПТ / 1ВПТР

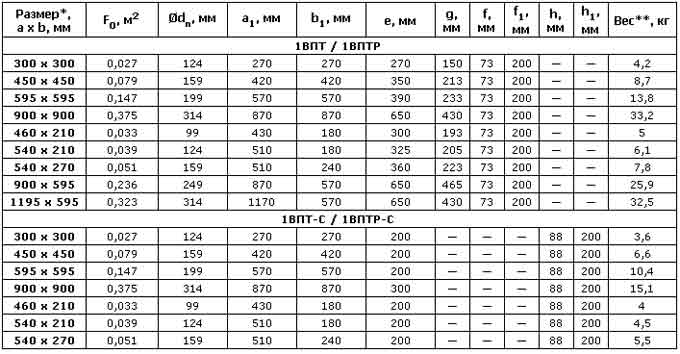

Характеристики турбулизирующих панельных воздухораспределителей 1ВПТ, 1ВПТР

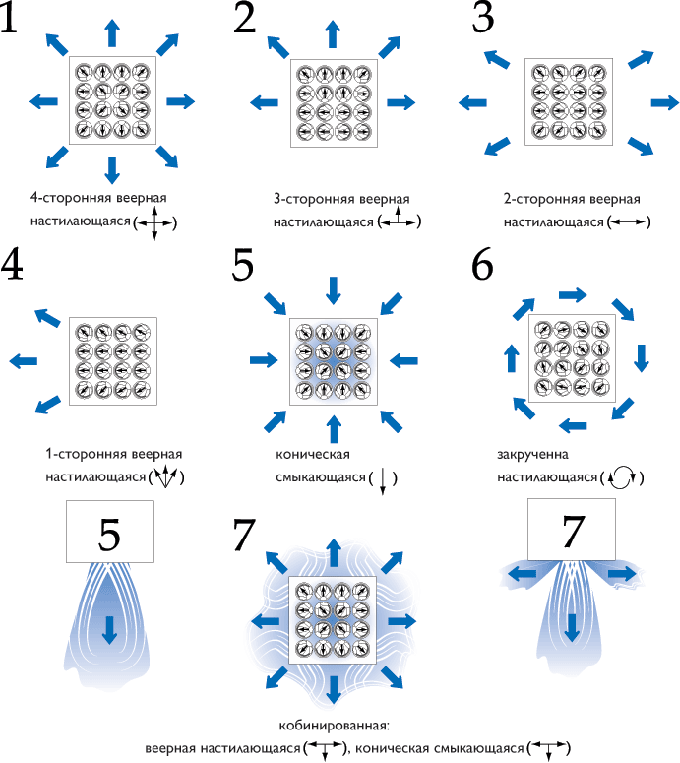

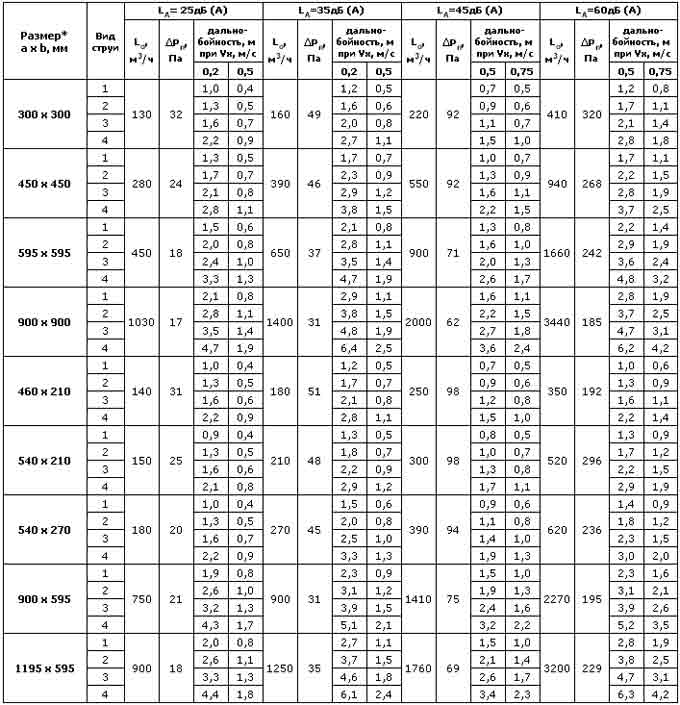

Данные для подбора турбелизирующих панельных воздухораспределителя 1ВПТ при подаче воздуха в помещение настилающимися веерными потоками (1 – четырехсторонними, 2 – трехсторонними, 3 – двухсторонними, 4 – односторонними)

При установке регулятора расхода в турбулизирующих панельных воздухораспределителях 1ВПТР данные таблицы корректируются:

∆P1ВПТРполн = К х ∆Рполн

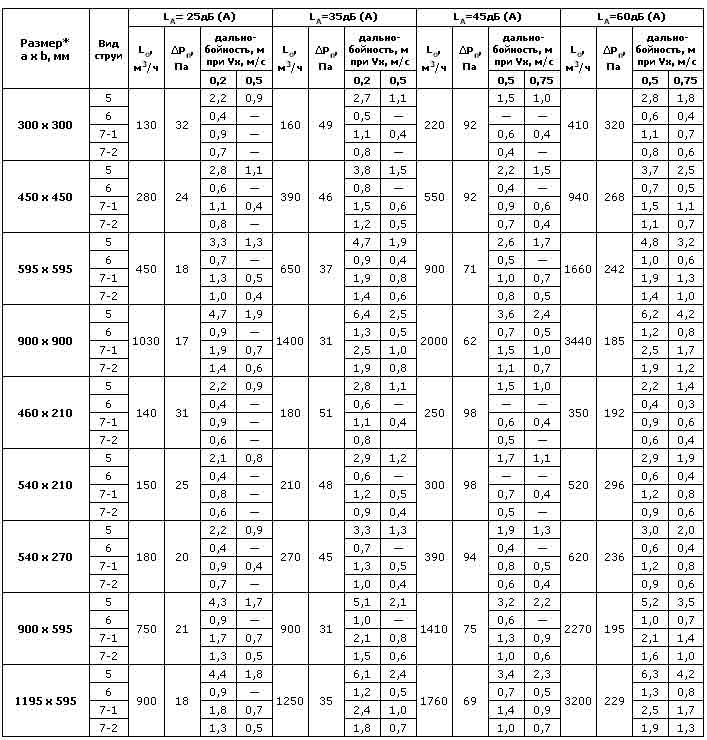

Данные для подбора турбулизирующих панельных воздухораспределителей 1ВПТ при подаче воздуха в помещение коническими (5), закрученными (6), комбинированными (7-1 – конический, 7-2 – веерный настилающийся) потоками

При установке регулятора расхода в турбулизирующих панельных воздухораспределителях 1ВПТР данные таблицы корректируются:

∆P1ВПТРполн = К х ∆Рполн
