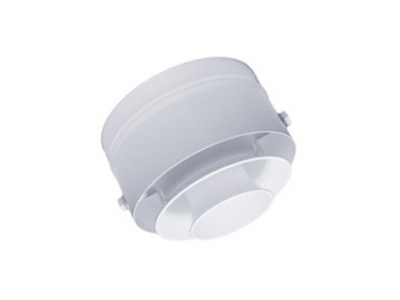

Многоконусные сопловые воздухораспределители SMK

Многоконусные сопловые воздухораспределители SMK предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью. Конструктивно многоконусные сопловые воздухораспределители SMK представляют собой корпус с подводящим патрубком, внутри которого на подвижной оси расположена центральная вставка, выполненная в виде набора цилиндров с коническим раструбом. Изменением положения центральной вставки достигается выбор одного из двух вариантов подачи воздуха - компактной (конический раструб направлен внутрь воздухораспределителя) или конической струёй (конический раструб направлен наружу от воздухораспределителя) и, при необходимости, отклонение направления струи в диапазоне ±20° от оси симметрии воздухораспределителя. Монтаж осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду на горизонтальных или вертикальных участках. Воздухораспределители изготавливаются из стали и имеют защитное порошковое покрытие белого цвета (RAL 9010).

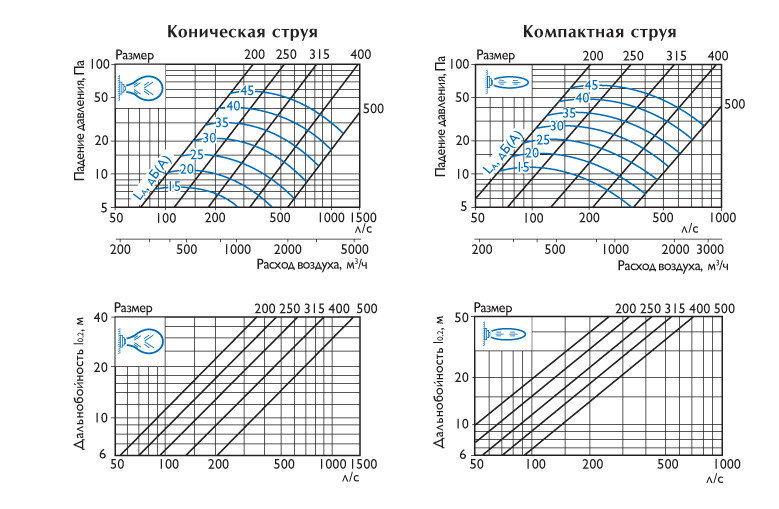

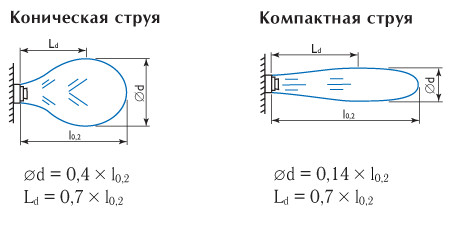

Расширение струи Графики приведены для свободной изотермической струи. Дальнобойность при скорости 0,3 м/с и 0,4 м/с определяется по следующим формулам:

l0,3 ≈ 0,67 x l0,2 l0,4 ≈ 0,50 x l0,2

Максимальное отклонение центральной вставки от среднего положения составляет для компактной струи ±20°, для конической струи - ±15°. При параллельной работе воздухораспределителей, если расстояние между воздухораспределителями меньше диаметра струи Ød, их да льнобойность увеличивается в 1,0–1,4 раза.

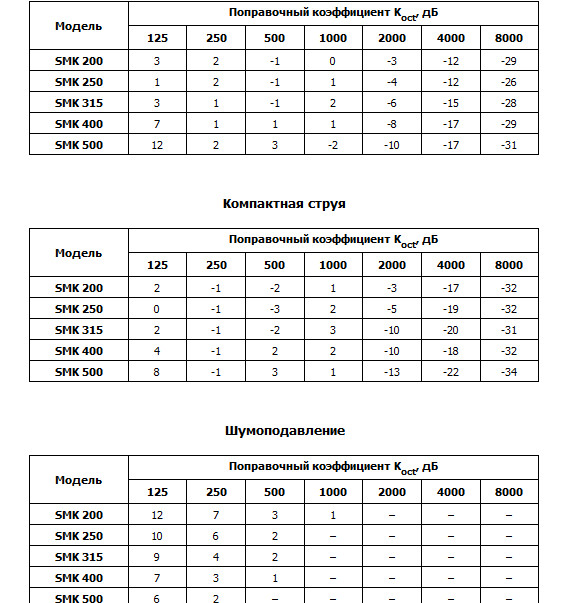

где Lwoct - октавный уровень звуковой мощности; LA - уровень звука (корректированный уровень звукового давления) в dB(A); Koct - поправочный коэффициент.
