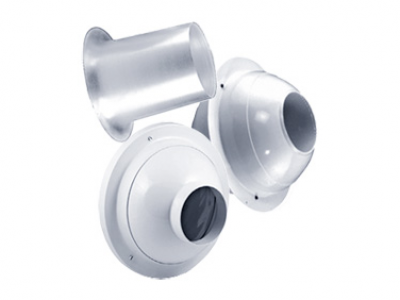

Сопловые воздухораспределители SBK, SLK, SFK

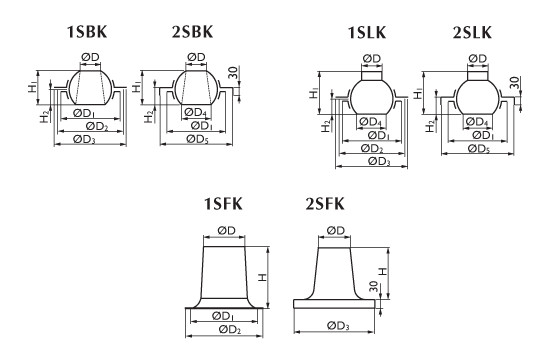

Сопловые воздухораспределители SBK, SLK, SFK предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью. Хорошие акустические характеристики позволяют применять сопловые воздухораспределители SBK, SLK, SFK в помещениях с повышенными требованиями к шуму. Сопловые воздухораспределители SBK и SLK представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка с коническим соплом (SBK) или цилиндрическим патрубком (SLK); изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия. Сопловые воздухораспределители SFK представляют собой упрощённый вариант изделия – неподвижное конусное сопло. Сопловые воздухораспределители 1SBK, 1SLK и 1SFK предназначены для монтажа на плоскую поверхность; крепление осуществляется при помощи самонарезающих винтов. Сопла 2SBK, 2SLK и 2SFK снабжены присоединительным патрубком для крепления на торец круглого воздуховода. Диффузоры SBK и SLK изготавливаются из алюминия и имеют защитное порошковое покрытие белого цвета (RAL 9010). Диффузоры SFK изготавливаются из неокрашенного алюминия.

* - Диаметр воздуховода для 2SBK.

* - Диаметр воздуховода для 2SLK.

* - Диаметр воздуховода для 2SFK.

Шумовые характеристики: Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам:

Lwокт = Lp10A + Kокт+ K2 LwA = Lp10A + 4

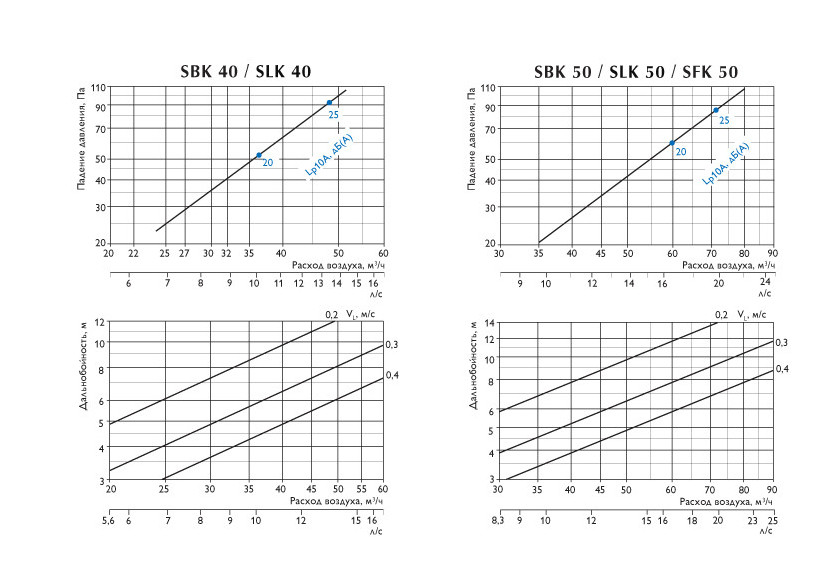

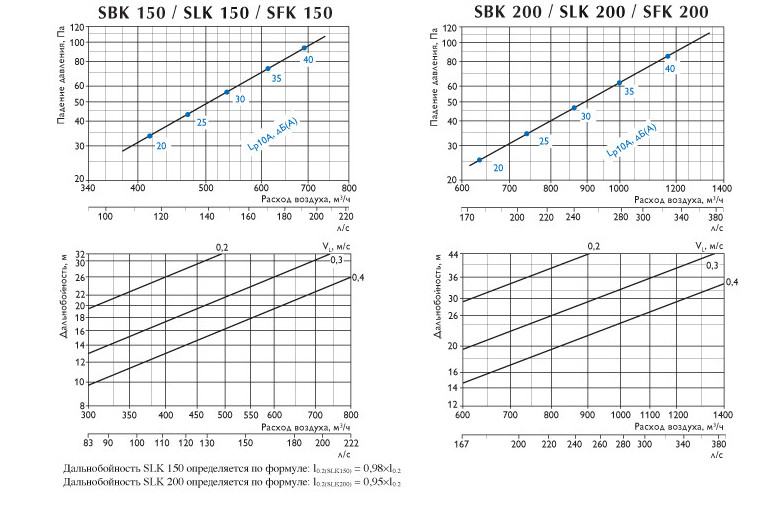

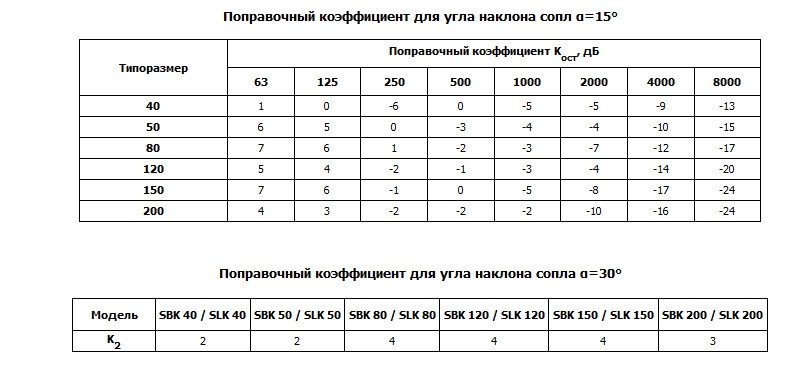

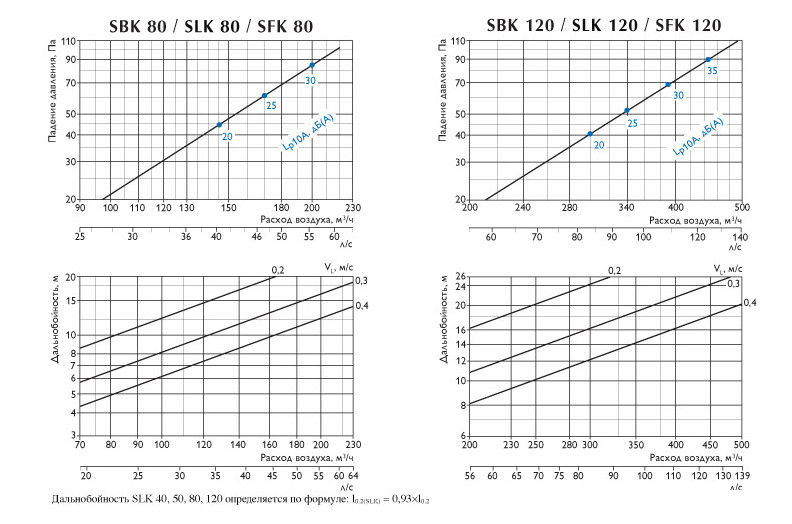

где: Lwокт, дБ – октавный уровень звуковой мощности; Lp10A, дБ(А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме; LwA, дБ(А) – корректированный уровень звуковой мощности; Kокт – поправочный коэффициент для угла наклона сопла α=15°; K2 – поправочный коэффициент для угла наклона сопла α=30° (при угле наклона α=15° K2 = 0).

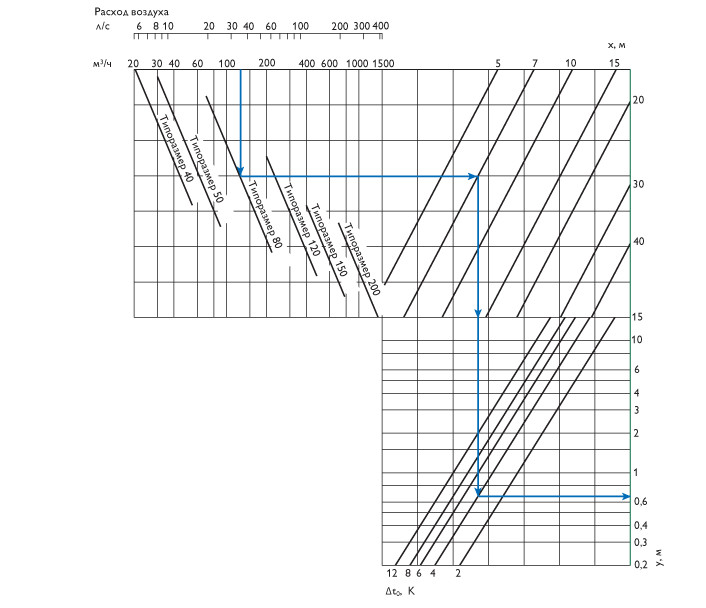

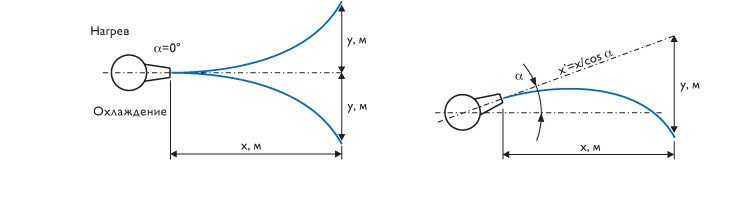

Рекомендуемое предельное значение избыточной температуры приточной струи (как нагретой, так и охлаждённой): ∆t0max≤ 8К
