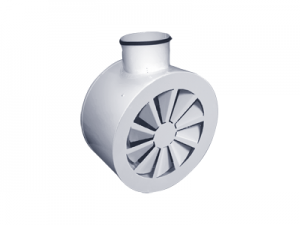

Воздухораспределители закручивающие 3ДКЗ, 3ДКЗР

Воздухораспределители закручивающие круглые 3ДКЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений горизонтальными настилающимися закрученными струями.

Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.

Воздухораспределитель 3ДКЗ состоит из круглой стальной панели, в центре которой размещен лопаточный закручиватель и камеры статического давления. КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 3ДКЗР дополнительно оснащаются регулятором расхода воздуха. Воздухораспределители 3ДКЗ применяются в помещениях, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

Воздухораспределители  3ДКЗ устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Они крепятся к строительным конструкциям с помощью металлических тросов или резьбовых штанг (шпилек) и угловых кронштейнов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Воздухораспределители изготавливаются из стали и имеют защитное порошковое покрытие. Стандартный цвет - белый (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL.

Чертеж воздухораспределителей 3ДКЗ/3ДКЗР 3ДКЗ-С/3ДКЗР-С

Характеристики панельных воздухораспределителей 3ДКЗ, 3ДКЗР

Данные для подбора панельных воздухораспределителей 3ДКЗ при подаче воздуха в помещение

∆P3ДКЗРполн = K х ∆P

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
