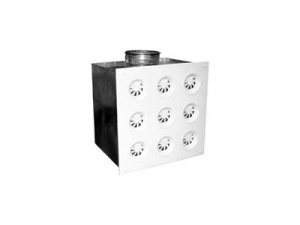

Воздухораспределители с закручивателями 1ВПЗ, 1ВПЗР

Воздухораспределители панельные с закручивателями 1ВПЗ, 1ВПЗР прямоугольной формы предназначены для подачи воздуха системами вентиляции и кондиционирования в верхнюю зону помещений различного назначения (производственные, общественные).

Конструктивно панельный воздухораспределитель с закручивателями состоит из металлическоой панели с отверстиями, в которой установлены металлические диффузоры с плосколопаточными закручивателями, и камеры статического давления (КСД).

Панельный воздухораспределитель с закручивателями 1ВПЗ, 1ВПЗР формирует широкий конический поток с интенсивным перемешиванием воздуха. Направление потока перпендикулярно плоскости воздухораздающей панели.

Камеры статического давления КСД имеют боковой (для прямоугольных воздухораспределителей - по стороне А) или торцевой подводящий патрубок.

Для регулирования расхода воздуха панельные воздухораспределители с закручивателями 1ВПЗР оснащены регулирующим устройством, которое устанавливается во входном патрубке. Для улучшения акустических характеристик возможно изготовление камеры статического давления КСД со слоем теплозвукопоглощающего материала (без изменения габаритных размеров). При этом акустические характеристики улучшаются на 6 дБ.

Монтаж панельного воздухораспределителя с закручивателями – потолочный, пристенный или приколонный. Панельные воздухораспределители 1ВПЗ могут размещаться в подшивном пространстве потолка, при этом видимой является только панель с закручивателями, а камера статического давления КСД находится за подшивным потолком.

Покрытие методом порошкового напыления в белый цвет (RAL 9016), в прямоугольных панельных воздухораспределителях 1ВПЗ, 1ВПЗР окрашивается только лицевая панель. По заказу возможна окраска в другие цвета по каталогу RAL, а также окраска камеры статического давления 1ВПЗ, 1ВПЗР.

Панельные воздухораспределители с закручивателями 1ВПЗ, 1ВПЗР имеют прямоугольную панель с отверстиями, в которых установлены металлические диффузоры с плосколопаточными закручивателями.

Выпускаются 5 типоразмеров: 450 x 450 мм, 595 x 595 мм, 900 x 595 мм, 1195 x 595 мм, 900 х 900 мм.

Крепление панельных воздухораспределителей 1ВПЗ, 1ВПЗР к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка камеры статического давления КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления 1ВПЗ, 1ВПЗР.

1ВПЗ / 1ВПЗР

1ВПЗ-C / 1ВПЗР-C

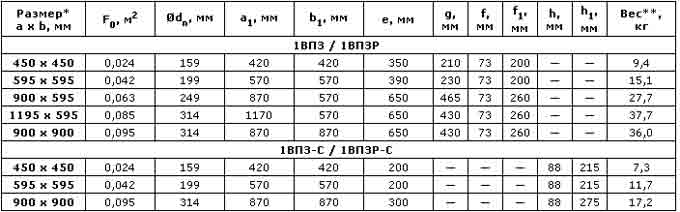

Характеристики панельных воздухораспределителей с закручивателями 1ВПЗ, 1ВПЗР

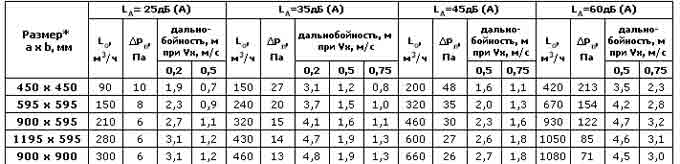

Данные для подбора панельных воздухораспределителей с закручивателями 1ВПЗ при подаче воздуха в помещение

При установке регулятора расхода воздуха в панельных воздухораспределителях с закручивателями 1ВПЗР данные таблицы корректируются:

∆P1ВПЗРполн = К х ∆Рполн

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе.
