Воздухораспределители с закручивателями 1ВКЗ

Воздухораспределители панельные с закручивателями 1ВКЗ, 1ВКЗР круглой формы предназначены для подачи воздуха системами вентиляции и кондиционирования в верхнюю зону помещений различного назначения (производственные, общественные).

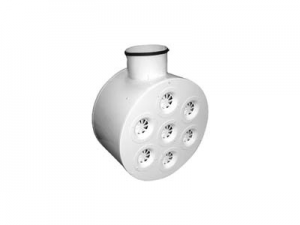

Конструктивно панельный воздухораспределитель с закручивателями состоит из металлическоой панели с отверстиями, в которой установлены металлические диффузоры с плосколопаточными закручивателями и камеры статического давления (КСД).

Панельный воздухораспределитель с закручивателями 1ВКЗ, 1ВКЗР формирует широкий конический поток с интенсивным перемешиванием воздуха. Направление потока перпендикулярно плоскости воздухораздающей панели.

Камеры статического давления КСД имеют боковой или торцевой подводящий патрубок.

Для регулирования расхода воздуха панельные воздухораспределители с закручивателями 1ВКЗР оснащены регулирующим устройством, которое устанавливается во входном патрубке. Монтаж панельного воздухораспределителя – потолочный, пристенный или приколонный.

Панельные воздухораспределители с закручивателями 1ВКЗ могут размещаться в подшивном пространстве потолка, при этом видимой является только панель с закручивателями, а камера статического давления КСД находится за подшивным потолком.

Крепление панельных воздухораспределителей с закручивателями 1ВКЗ, 1ВКЗР к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки-заклепки, установленные на верхней крышке камеры, или при помощи резьбовых штанг (шпилек) и угловых кронштейнов, установленных на боковой поверхности камеры. Герметичность соединения входного патрубка камеры статического давления КСД с воздуховодом обеспечивается резиновым уплотнением.

Покрытие методом порошкового напыления в белый цвет (RAL 9016), круглые воздухораспределители 1ВКЗ, 1ВКЗР окрашиваются полностью. По заказу возможна окраска в другие цвета по каталогу RAL.

1ВКЗ / 1ВКЗР 1ВКЗ-C / 1ВКЗР-C

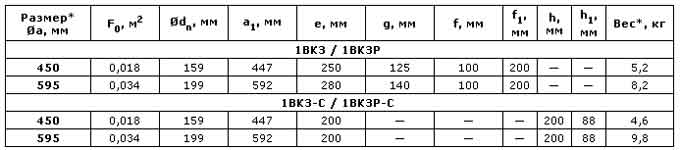

Характеристики панельных воздухораспределителей с закручивателями 1ВКЗ, 1ВКЗР

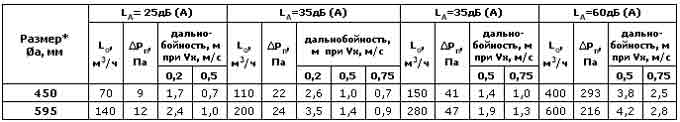

Данные для подбора панельных воздухораспределителей с закручивателями 1ВКЗ при подаче воздуха в помещение

При установке регулятора расхода воздуха в панельных воздухораспределителях с закручивателями 1ВКЗР данные таблицы корректируются:

∆P1ВКЗРполн = К х ∆Рполн
