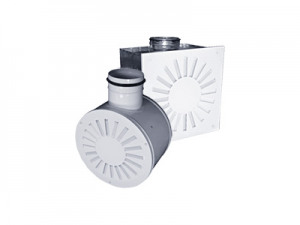

Воздухораспределители панельные ВПВ, ВКВ

Воздухораспределители панельные (ВПВ, ВКВ) предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах, в производственных, административных и общественных помещениях высотой от 2,5 и выше. Применение в конструкции ВПВ, ВКВ поворотной пластиковой ячейки позволяет реализовывать различные схемы подачи воздуха. Конструкция: Конструктивно изделие состоит из воздухораздающей панели и камеры статического давления (КСД). Изготавливаются панели прямоугольные (ВПВ) и круглые (ВКВ). В них устанавливаются линейные регулируемые пластиковые ячейки. Изготавливается 7 видов панелей отличающихся расположением ячеек: 1, 2, 3, 4, 5, 6 и 7ВПВ – см. рис.2; 1, 2, 3, 4, 5, 6 и 7ВКВ – см. рис.4. КСД имеют боковой или торцевой подвод воздуха (рис.1 и рис.3), могут оснащаться регулятором расхода и покрываться изнутри слоем теплозвукоизоляции. Панели окрашиваются в белый цвет (RAL 9016). КСД изготавливаются из оцинкованного металла для прямоугольных панелей и из черного металла, окрашенного в белый цвет, для круглых панелей. Пластиковые ячейки стандартно изготавливаются белого цвета. При заказе изделие может окрашиваться в другие цвета по каталогу RAL. Данные для подбора воздухораспределителей панельных 1, 2, 3, 4, 5, 6 и 7ВПВ, 1, 2, 3, 4, 5, 6 и 7ВКВ при подаче воздуха в помещение приведены в таблицах 3÷9 соответственно. Аэродинамические и акустические характеристики воздухораспределителей 1, 2, 3, 4, 5, 6 и 7ВПВ, 1, 2, 3, 4, 5, 6 и 7ВКВ при подаче воздуха в помещение показаны на рисунках 5÷19. Пример обозначения:

1ВПВ С 300x300-12 И RAL 9006 – Воздухораспределитель панельный прямоугольный, типоразмером 300х300, с лучевым расположением ячеек в количестве 12 шт., с КСД 300х300мм, без регулирующего устройства, с торцевым подводом, с теплозвукоизоляцией, окрашенный полимерно-порошковой краской в цвет 9006 по каталогу RAL, ячейки стандартного белого цвета. 1ВПВР 595x595 – 20 Д08 – Воздухораспределитель панельный прямоугольный, типоразмером 595х595, с лучевым расположением ячеек в количестве 20 шт., с КСД 450х450мм, с регулирующим устройством, с боковым подводом, без теплозвукоизоляции, окрашенный полимерно-порошковой краской в цвет 9016 по каталогу RAL, ячейки черного цвета Д08. Рис.1 Конструктивная схема панельных воздухораспределителей прямоугольной формы 1, 2, 3, 4, 5, 6 и 7ВПВ, 1, 2, 3, 4, 5, 6 и 7ВПВР 1, 2, 3, 4, 5, 6 и 7ВПВ 1, 2, 3, 4, 5, 6 и 7ВПВР Таблица 1. Конструктивные характеристики панельных воздухораспределителей 1, 2, 3, 4, 5, 6 и 7ВПВ, 1, 2, 3, 4, 5, 6 и 7ВПВР.
