Веерные воздухораспределители ВПМ

Воздухораспределители панельные веерные ВПМ, ВПМР предназначены для подачи воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в верхнюю зону, а также непосредственно в рабочую зону помещений различного назначения (производственные, общественные).

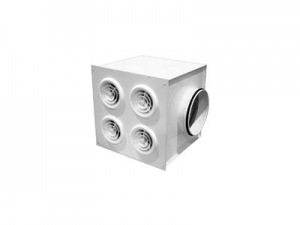

Конструктивно панельный веерный воздухораспределитель состоит из металлической панели с отверстиями, в которой закреплены диффузоры, и камеры статического давления (КСД).

Конструкция позволяет производить индивидуальное регулирование направления потока и аэродинамических характеристик путем перемещения веерных вставок диффузоров. При этом перемещение вставок изменяет форму приточного потока от веерного до конического, что позволяет производить посезонное регулирование системы в целом.

Монтаж веерного панельного воздухораспределителя ВПМ, ВПМР – потолочный, пристенный или приколонный. При размещении воздухораспределителя в подшивном потолке видимой является только собственно панель с диффузорами, а камера статического давления КСД находится за подшивным потолком.

Крепление панельного веерного воздухораспределителя ВПМ и ВПМР к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка камеры статического давления КСД с воздуховодом обеспечивается резиновым уплотнением.

Панельные веерные воздухораспределители ВПМ, ВПМР изготавливаются с боковым (по стороне А) или торцевым подводом воздуха. Панели ВПМР дополнительно оснащаются регулирующим устройством, которое устанавливается в подводящий патрубок воздухораспределителя.

Лицевая панель окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска в другие цвета по каталогу RAL, а также окраска камеры статического КСД. Диффузоры - белые пластмассовые, в другие цвета не окрашиваются.

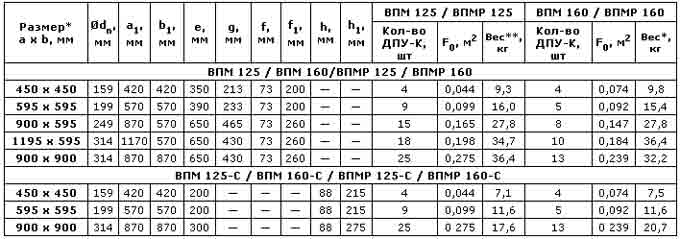

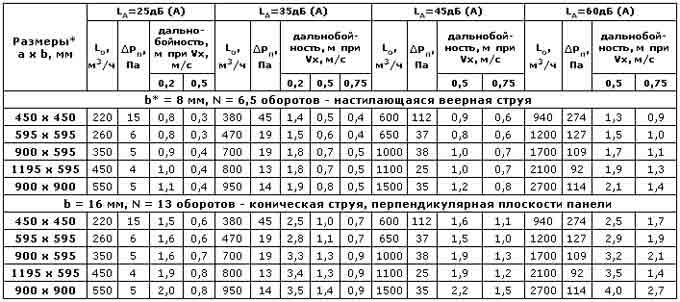

Данные для подбора панельных веерных воздухораспределителей ВПМ 125 при подаче воздуха в помещение

b – расстояние между двумя положениями веерной вставки - крайним и текущим выдвинутым N – число оборотов веерной вставки

При установке регулятора расхода воздуха в панельных веерных воздухораспределителях ВПМР 125 данные таблицы корректируются:

∆PВПМР125полн = К х ∆Рполн

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе.

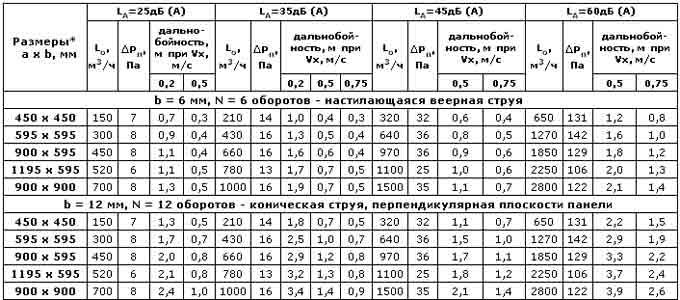

Данные для подбора панельных веерных воздухораспределителей ВПМ 160 при подаче воздуха в помещение

b – расстояние между двумя положениями веерной вставки - крайним и текущим выдвинутым N – число оборотов веерной вставки

При установке регулятора расхода воздуха в панельных веерных воздухораспределителях ВПМР 160 данные таблицы корректируются:

∆PВПМР160полн = К х ∆Рполн

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе.
