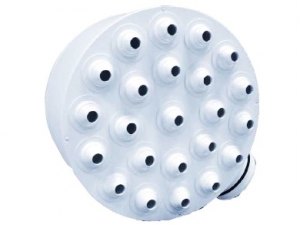

Сопловые воздухораспределители 1ВКС, 1ВКСР

Воздухораспределители панельные сопловые 1ВКC, 1ВКCР предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений. Сопловые воздухораспределители 1ВКC, 1ВКCР применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

Панельные сопловые воздухораспределители 1ВКC, 1ВКCР состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.

При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.

Сопловые воздухораспределители 1ВКC, 1ВКCР изготавливаются из листовой стали круглой формы и 3-х типоразмеров: 315 мм, 450 мм и 595 мм. Камеры статического давления КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха сопловые воздухораспределители 1ВПСР дополнительно оснащаются регулятором расхода воздуха. Герметичность соединения входного патрубка камеры статического КСД с воздуховодом обеспечивается резиновым уплотнением.

Панельные сопловые воздухораспределители 1ВКC, 1ВКCР монтируются в верхней зоне помещений в горизонтальном положении. Монтаж сопловых воздухораспределителей 1ВКC, 1ВКCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.

Панель окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

Чертеж панельных сопловых воздухораспределителей 1ВКС, 1ВКСР, 1ВКС-С, 1ВКСР-С

Характеристики панельных сопловых воздухораспределителей 1ВКС, 1ВКСР

Данные для подбора панельных сопловых воздухораспределителей 1ВКС, 1ВКСР при подаче воздуха в помещение (1 – параллельно геометрической оси воздухораспределителя, 2 – в разные стороны под углом 30° к оси)

При установке регулятора расхода воздуха в панельных сопловых воздухораспределителях 1ВКСР данные таблицы корректируются:

∆P1ВКСР полн = К х ∆Рполн
