Приточно-вытяжной блок 1ПВБ

1ПВБ - это оригинальный универсальный приточно-вытяжной блок 1ПВБ (Арктос), основные характеристики которого были определены по заданию специалистов государственного Эрмитажа для его эксплуатации в выставочных залах музея.

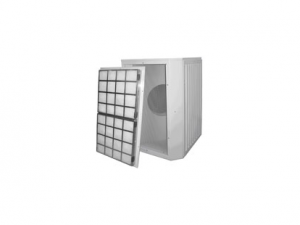

На фотографии товара изделие показано в сборе и со снятой одной воздухораздающей решёткой вместе с фильтром.

Приточные струи симметрично формируются каждой из 2-х решеток специальной конструкции, настилаются на стену, а затем поток поднимается вверх. При этом не создаётся неприятного дутья на людей в непосредственной близости от приточно-вытяжного блока 1ПВБ 700х400. Вместе с тем музейные экспонаты, которые в основном размещаются вблизи стен или непосредственно на стенах оказываются в атмосфере чистого приточного воздуха с нормируемыми температурно-влажностными параметрами. Заданные параметры обеспечиваются предварительной обработкой воздуха в центральном кондиционере.

При дальнейшем распространении воздух равномерно поступает в центральную часть зала, в которой пребывают посетители музея.

Предотвращение направленных на посетителей потоков воздуха с повышенными скоростями при напольном размещении воздухораздающего блока 1ПВБ является его значительным преимуществом перед существующими аналогами.

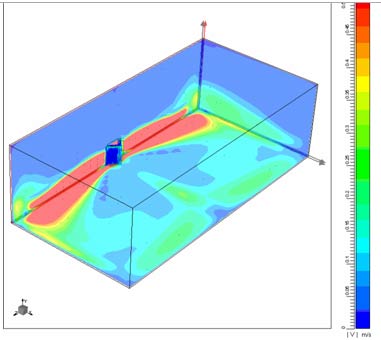

Схема раздачи воздуха 1ПВБ 700х400. Результаты компьютерного моделирования

Данные устройства являются универсальными и могут использоваться как на притоке, так и на вытяжке воздуха. Приточно-вытяжные блоки 1ПВБ 700х400 установлены в выставочных залах Эрмитажа, присоединённые к существующей вентиляционной сети Эрмитажа.

Применение приточно-вытяжного блока 1ПВБ в выставочных залах музеев позволяет обеспечивать в них достойные параметры микроклимата в первую очередь для представленных ценнейших экспонатов, а также многотысячных посетителей.

Воздухораздающие блоки 1ПВБ 700х400 по своим техническим и акустическим характеристикам, уровнем дизайнерской проработки и качеству изготовления соответствуют современным требованиям самых известных музеев международного масштаба.

Также универсальные блоки ПВБ могут устанавливаться в торговых залах, в холлах, в залах ожидания и павильонах с большим количеством посетителей (вокзалы, аэропорты, вестибюли гостиниц, рестораны, экспозиционные помещения выставок и др.).

Приточно-вытяжной блок 1ПВБ предназначен для напольной установки у стен и колонн в помещениях. Конструктивно блок состоит из корпуса с подводящим патрубком (для удобства подключения с целью герметизации стыка патрубок-воздуховод, патрубок оборудован специальным уплотнительным резиновым профилем). Корпус оборудован регулируемыми опорами, установленными на основании блока. При необходимости благодаря конструкции опор можно отрегулировать высоту установки блока относительно пола в диапазоне от 60 до 100 мм путем выворачивания опор с их последующей фиксацией. По желанию заказчика приточно-вытяжной блок может комплектоваться декоративным обрамлением устанавливаемым на основание блока и служащим для закрытия опор. Декоративное обрамление по умолчанию окрашивается в цвет блока (по согласованию возможна окраска обрамления в любой цвет по каталогу RAL).

На лицевой поверхности блока устанавливается две воздухораздающие решетки типоразмера 700х400. Решетки оборудованы специальными направляющими для установки кассет с фильтровальным материалом (класс фильтрации G3). Крепление решетки в проемах блока осуществляется посредствам специальных пружинных фиксаторов позволяющих при необходимости осуществить чистку внутренней поверхностей блока и замену фильтровального материала при снятии решетки. На блок 1ПВБ 700х400 устанавливается по две решетки суммарной площадью F0=0,54м2. Использование 1ПВБ 700х400 в качестве приточного воздухораздающего или вытяжного устройства обеспечивает расход воздуха в разных залах Эрмитажа до 1500 м3/ч.

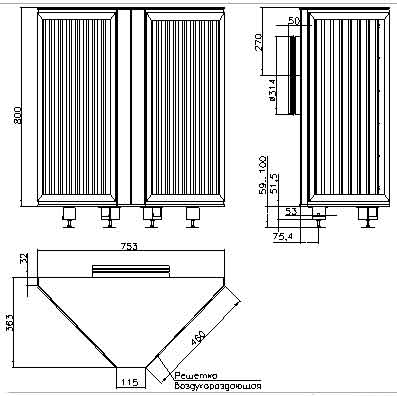

Габаритные и присоединительные размеры блока 1ПВБ 700х400

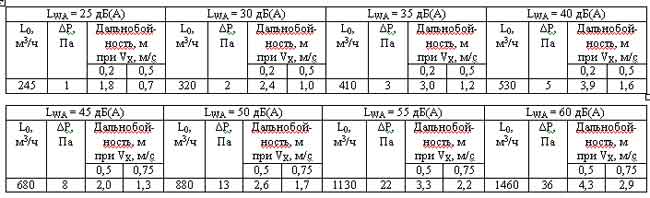

Данные для подбора приточно-вытяжного блока 1ПВБ 700х400

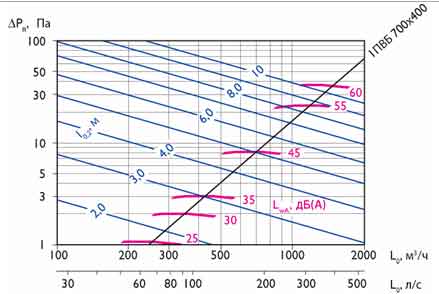

Аэродинамические и акустические характеристики 1ПВБ 700х400 при подаче воздуха в помещение
