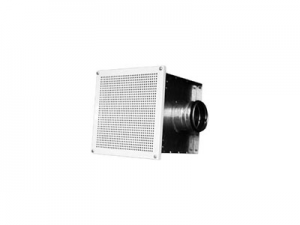

Перфорированные воздухораспределители 2СПП, 2СППР

Панельные перфорированные воздухораспределители 2СПП и 2СППР предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.

Область применения панельных перфорированных воздухораспределителей – производственные, административные и общественные помещения высотой от 2,5 до 5 м. В перфорированных воздухораспределителях 2СПП осуществляется комбинированная подача: вертикальными и настилающимися горизонтальными потоками.

Перфорированный воздухораспределитель 2СПП и 2СППР состоит из стальной перфорированной панели и камеры статического давления (КСД). Камера статического давления предназначена для обеспечения равномерного истечения воздуха из перфорированной панели и удобства монтажа.

Камера статического давления КСД изготовливается с боковым или торцевым подводом воздуха.

Для регулирования расхода воздуха панельные перфорированные воздухораспределители 2СППР оснащены регулирующим устройством, которое устанавливается во входном патрубке камеры статического давления КСД.

Для улучшения акустических характеристик камеры статического давления изнутри могут покрываться слоем теплозвукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются, а акустические характеристики улучшаются на 6 дБ.

Окраска производится методом порошкового напыления. Стандартный цвет – белый RAL 9016.

В прямоугольных перфорированных воздухораспределителях 1СПП окрашивается только перфорированная панель. При заказе возможен другой цвет по каталогу RAL, а также окраска прямоугольных камер статического давления КСД.

Перфорированные воздухораспределители 2СПП, 2СППР имеют перфорированную панель прямоугольной формы, в центре которой перфорация отсутствует (глухая часть) и боковые щели между панелью и камерой статического давления КСД.

Приточный воздух, выходящий через боковую щель, формирует горизонтальный настилающийся поток, другая часть воздуха выходит через отверстия в панели и образует вертикальный поток. Боковые щели могут закрываться заслонками, в этом случае настилающийся поток может быть 4-сторонний (все щели открыты), 3-сторонний (одна щель закрыта), 2-сторонний (две щели закрыты) и односторонний (три щели закрыты), при этом дальнобойность как горизонтального, так и вертикального потоков изменяется.

Крепление панельных перфорированных воздухораспределителей 2СПП, 2СППР к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.

Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка камеры статического давления КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления перфорированных воздухораспределителей 2СПП, 2СППР.

Чертеж панельных перфорированных воздухораспределителей 2СПП / 2СППР 2СПП-C / 2СППР-C

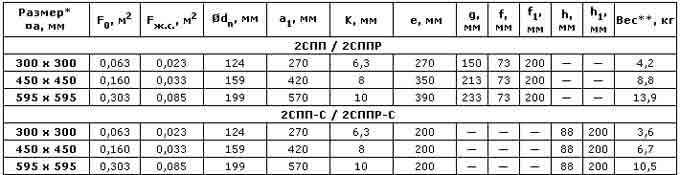

Характеристики панельных перфорированных воздухораспределителей 2СПП, 2СППР

* Воздухораспределители других размеров и цветов поставляются под заказ. ** Вес изделия указан без учета регулятора расхода воздуха

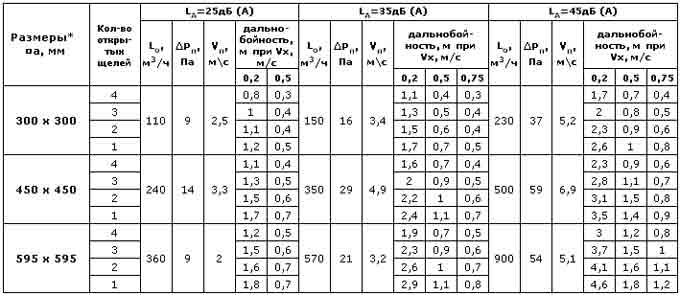

Данные для подбора панельных перфорированных воздухораспределителей 2СПП при подаче воздуха в помещение

При установке регулятора расхода воздуха в панельных перфорированных воздухораспределителях 2СППР данные таблицы корректируются:

∆P2СППРполн = К х ∆Рполн

В таблице и на графике указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей.
