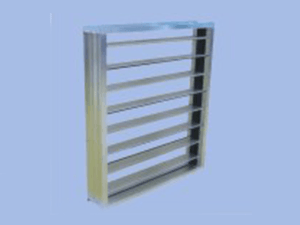

Заслонки алюминиевые VKZ(A)

Заслонки алюминиевые предназначены для регулирования расхода воздуха и невзрывоопасных газовых смесей, проходящих через воздуховод, или для перекрытия вентиляционного канала. Заслонки алюминиевые применяются в системах кондиционирования воздуха и вентиляции промышленных и общественных зданий.

Принцип работы и конструкция Заслонки выполнены по одной конструктивной схеме и состоят из корпуса и поворотных лопаток, единых по сечению для клапанов всех типоразмеров, опорных подшипников, уплотнителей и привода. Лопатки изготавливаются из специальных фасонных профилей. Для вращения используются пластмассовые шестерни и подшипниковые втулки. Уплотнение лопаток по стыковым соединениям обеспечивается резиновым профилем. Ось механизма регулирования (квадратного сечения) может быть расположена на любой из лопаток на любой стороне блока. Клапаны могут оснащаться ручным приводом или электромеханическим приводом.

Монтаж заслонок в системе вентиляции осуществляется путем крепления фланцев заслонок к ответным фланцам воздуховодов или других агрегатов вентиляционных систем с помощью болтов и скоб. Ширина горизонтальных фланцев равна 25 мм, а вертикальных - 35 мм.

Двухпозиционный привод (открыто/закрыто) с однопроводным управлением предназначен для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха. Привод устанавливается непосредственно на вал заслонки с помощью крепежного хомута, снабжен фиксатором, предотвращающим его вращение, защищен от перегрузок, не требует концевых выключателей, остановка происходит автоматически при достижении конечных положений. Также заслонки могут комплектоваться приводами с возвратной пружиной.

Минимальные изготавливаемые размеры одной заслонки - 200х200. Максимальные изготавливаемые размеры одной заслонки - 2400х2000. Шаг изменения размеров - 1 мм. Имеется возможность установки двух и более приводов на заслонки большого сечения, при этом заслонки будут иметь несколько секций. Тип привода заслонки выбирается исходя из площади наибольшей секции, либо по желанию заказчика.

Заслонки больших размеров изготавливаются как несколько заслонок. Заслонка предназначена для установки в системе с давлением до 1000 Па.
