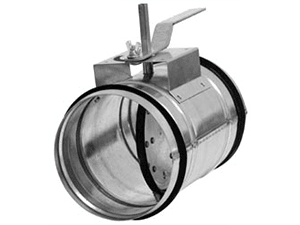

Клапан для круглых воздуховодов КВК
Описание
Воздушные клапаны КВК предназначены для регулирования потока воздуха или перекрывания воздушных каналов. Корпус и заслонка клапанов изготавливаются из стального оцинкованного листа. Корпус с двух сторон снабжён резиновыми уплотнениями для подсоединения воздуховодов или других компонентов вентиляционной системы. Заслонка клапанов снабжена силиконовым уплотнением, вал заслонки установлен на втулках из полиамида. Управление воздушных клапанов КВК осуществляется с помощью ручного или электрического привода. Для регулирования положения заслонки вручную клапан копмплектуется ручкой с возможностью фиксирования ее положения.
Подставка под электропривод, электропривод.

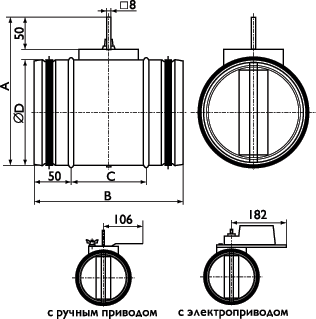

Рис.1 Схема клапана КВК

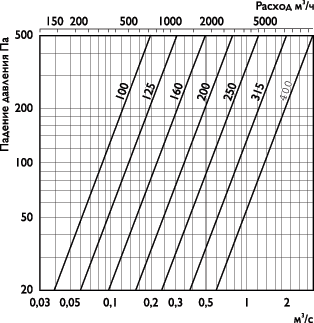

Рис.2. Аэродинамические характеристики КВК
Чертежи и схемы
Таблица подбора
Тип клапана | ØD, мм | А, мм | В, мм | С, мм | Момент вращения, Нм | Вес, кг |
КВК 100М | 100 | 163 | 200 | 106 | 1,0 | 0,38 |
КВК 125М | 125 | 193 | 200 | 106 | 1,0 | 0,53 |
КВК 160М | 160 | 225 | 200 | 106 | 1,0 | 0,74 |
КВК 200М | 200 | 272 | 200 | 106 | 1,0 | 1,11 |
КВК 250М | 250 | 325 | 200 | 106 | 1,5 | 1,56 |
КВК 315М | 315 | 390 | 200 | 106 | 2,0 | 2,12 |
КВК 400М | 400 | 478 | 200 | 106 | 2,0 | 2,91 |
