Клапан обратный прямоугольный КОП

Клапан обратный прямоугольный (КОП) - предназначенный для автоматического перекрытия сечения прямоугольного воздуховода (со стандартными размерами) с целью исключения свободного перетекания воздуха в вентиляционных системах при неработающем вентиляторе. КОП является клапаном гравитационного действия: створка такого клапана открывается под действием потока воздуха и автоматически возвращается в исходное закрытое положение при прекращении подачи воздуха.

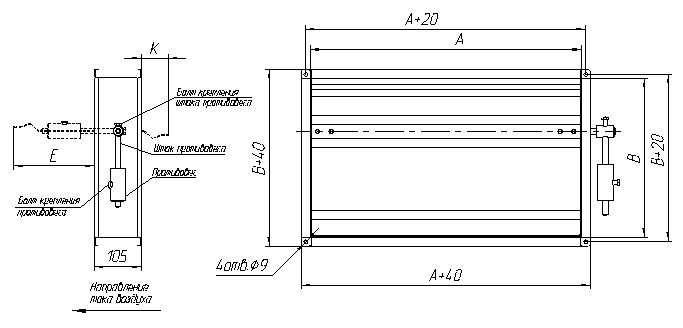

Конструктивно клапан КОП представляет из себя корпус, изготовленный из оцинкованной стали, с расположенными по периметру корпуса с двух сторон присоединительными фланцами. Внутри корпуса на узлах поворота установлена створка клапана, выполненная из оцинкованной стали. Все варианты исполнения клапанов комплектуются узлами поворота створки из материалов, обеспечивающих надежную работу и долговечность изделия (втулки изготавливаются – из латуни, оси – из углеродистой стали с цинковым покрытием). На боковых стенках (внутри канала) клапана установлены ограничители открытия клапана, которые исключают самофиксацию створки клапана в открытом положении при установке клапана на вертикальном участке воздуховода (при этом направление тока воздуха снизу-вверх).Снаружи клапана на оси заслонки устанавливается шток с противовесом служащим для регулировки открывания клапана при монтаже и настройке системы, а также при установке клапана в горизонтальное положение (на вертикальном участке воздуховода). На одном из рисунков показано расположение штока при вертикальном монтаже клапана. При горизонтальном расположении клапана шток необходимо повернуть на 90 градусов против часовой стрелки, ослабив болт крепления штока противовеса. Регулировка открывания клапана при настройке осуществляется путем перемещения противовеса по штоку за счет ослабления болта крепления противовеса.Конструктивные характеристики клапана обратного стального КОП.

•Наличие противовеса позволяет устанавливать клапан, как на горизонтальных, так и на вертикальных участках воздуховодов и проводить его регулировку. •Узлы поворота заслонки изготовлены из элементов стойких к воздействию влаги, что значительно увеличивает надежность изделия.
