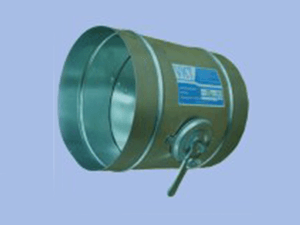

Дроссель-клапан VKD

Дроссель-клапаны предназначены для регулировки количества воздуха и невзрывоопасных газовых смесей, проходящих по воздуховодам.

Дроссель-клапаны устанавливают в климатическом исполнении У3 и УХЛ4 по ГОСТ 15150-69. Предельные рабочие значения температуры окружающего воздуха от -30 до +40С при отсутствии прямого воздействия атмосферных осадков. Дроссель-клапан предназначен для установки в системе с давлением до 500 Па.

Дроссель клапаны площадью более 0,4 м2 применять не рекомендуется из-за создаваемого ими шума. В этом случае рекомендуется применять заслонки типа VKZ(A).

Дроссель-клапан с ручным приводом состоит из корпуса, полотна и узла управления. Поворот лопатки производится при помощи ручки узла управления, фиксация которой осуществляется винтом с фиксатором.

Дроссель-клапан с электромеханическим приводом состоит из корпуса, заслонки, оси заслонки и электромеханического привода.

По желанию заказчика на клапан могут быть установлены другие привода, а так же изготавливается вариант с площадкой под привод, без установки последнего.

Дроссель-клапан круглого сечения изготавливается на ниппельном соединении. Возможно изготовление дроссель-клапана на фланцевом и бандажном соединениях, а также в номинальный размер воздуховода. Клапан прямоугольного сечения изготавливается на фланцевом соединении.

Дроссель-клапан работоспособен в любой пространственной ориентации.

Длина дроссель-клапана прямоугольного сечения рассчитывается по формуле: L = H + 100, мм.

Длина дроссель-клапана круглого сечения c ручным приводом: - для D от 100 до 180 - L=180 мм; - для D от 200 и 630 - L=D мм.

Длина дроссель-клапана круглого сечения c электромеханическим приводом: - для D от 100 до 200 - L=200 мм; - для D от 225 до 250 - L=250 мм; - для D от 280 и 630 - L=D мм.
