Клапан для прямоугольных каналов АВК
Описание
Алюминиевые воздушные клапаны прямоугольного сечения предназначены для регулирования расхода воздуха и перекрывания воздуховодов. Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки, поставляемой вместе с приводом. Жалюзи и корпус снабжены резиновыми уплотнителями. Монтаж клапана в воздуховоде производится с помощью болтовых соединений. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.
Ручной привод, подставка под электропривод, электропривод.

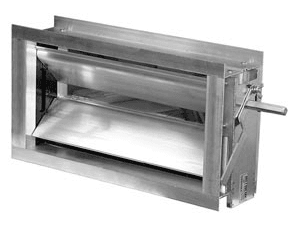

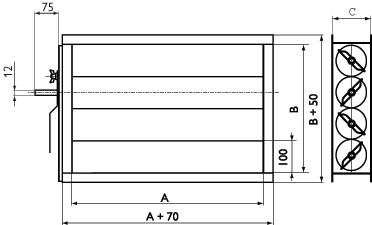

Рис.1 Схема клапана АВК

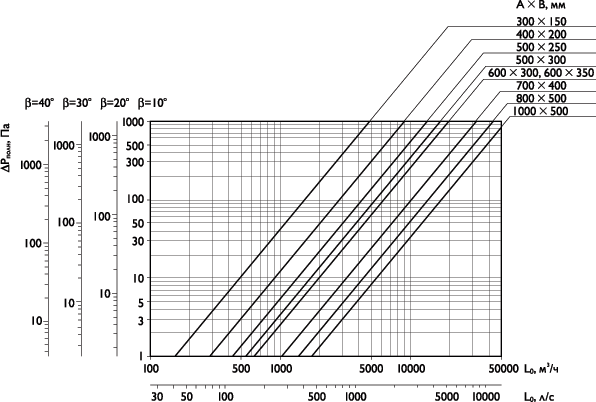

Рис.2. Аэродинамические характеристики АВК
Чертежи и схемы
Таблица подбора
Тип клапана | Размеры, мм | Момент вращения, Нм | Вес, кг | ||
A | B | C | |||
АВК 300x150 | 300 | 150 | 125 | 2 | 5 |
АВК 400x200 | 400 | 200 | 125 | 2 | 6 |
АВК 500x250 | 500 | 250 | 125 | 5 | 7 |
АВК 500x300 | 500 | 300 | 125 | 5 | 8 |
АВК 600x300 | 600 | 300 | 125 | 5 | 8 |
АВК 600x350 | 600 | 350 | 125 | 5 | 9 |
nbsp;АВК 700x400 | 700 | 400 | 125 | 7 | 11 |
АВК 800x500 | 800 | 500 | 125 | 7 | 13 |
АВК 1000x500 | 1000 | 500 | 125 | 10 | 15 |
