Клапаны с подогревом прямоугольного сечения СВК-НС

Воздушные клапаны с подогревом прямоугольного сечения Арктос (СВК-НС) предназначены для регулирования расхода воздуха или перекрывания воздуховодов. Клапаны Арктос СВК-НС предназначены для установки на воздухозаборе или вытяжке и имеют трубчатые электронагреватели (ТЭНы) в каждом стыке поворотных жалюзи для разогрева стыков в случае возможного обледенения клапана и смерзания жалюзи. Воздушные клапаны с подогревом устанавливаются в системах вентиляции низкого давления (с разностью давлений до 1500 Па). Детали корпуса и жалюзи изготовлены из листовой оцинкованной стали. Все варианты исполнения клапанов комплектуются узлами поворота жалюзи из материалов, обеспечивающих работу изделия при температурах от -60ºС до + 40ºС (втулки изготавливаются – из латуни, оси – из углеродистой стали с цинковым покрытием).

Типоразмерный ряд воздушных клапанов с подогревом Арктос состоит из 24-х клапанов с возможностью изготовления каждого в следующих вариантах исполнениях: СВК-НС в базовом исполнении поставляется без привода (ручного или электрического), с универсальной площадкой под привод (ручной или электрический). При этом на клапане устанавливается клеммная коробка для подключения нагревательных элементов. СВК-НС + Р с ручным приводом поставляется с установленной площадкой под привод и рукояткой привода. Также устанавливается клеммная коробка с подключением нагревательных элементов. СВК-НС К + ТИП ПРИВОДА поставляется в комплекте с электрическим приводом, установленным в утепленном кожухе. При этом обеспечивается работа электропривода при минимальной температуре эксплуатации клапана до - 60ºС.

Кожух представляет собой коробчатую конструкцию из стального оцинкованного листа с покрытием внутренних стенок термоизолирующим материалом и размещенным внутри саморегулирующимся нагревательным кабелем. Напряжение питания кабеля 230 В, потребляемая мощность 40 Вт. На воздушном клапане клапане Арктос установлена клеммная коробка в которой осуществлена коммутация нагревательных элементов клапана, нагревательного элемента привода клапана, и непосредственно самого электропривода. СВК-НС К поставляется только с утепленным кожухом без электрического привода. В этом случае тип привода в обозначении не указывается. Максимальная высота привода монтируемого в утепленный кожух составляет 85 мм. Изготовление воздушных клапанов с подогревом возможно с двумя толщинами корпусов 160 и 220 мм в последнем случае обеспечивается отсутствие выступания жалюзи за габариты клапана.

Клапана Арктос типоразмеров 1000х2400, 1400х1800, 1400х2400 комплектуются двумя приводными механизмами. Следует учитывать, что установка на клапан электрического привода (без дополнительных элементов утепления привода) уменьшает нижнюю границу эксплуатации клапана, которая в этом случае определяется нижней допустимой температурой эксплуатации привода. При установке на клапан ручного привода диапазон эксплуатации остается прежний - 60ºС до + 40ºС. По специальному заказу возможно изготовление клапанов под другие размеры вентиляционного канала. Максимальная высота клапана (размер «В») 2400 мм., максимальная длина клапана (размер «А») составляет 2500 мм. При этом следует учитывать, что воздушные клапана прямоугольного сечения с размерами по стороне «А» свыше 1400 мм состоят из двух одинаковых секций и оборудуются двумя приводами.

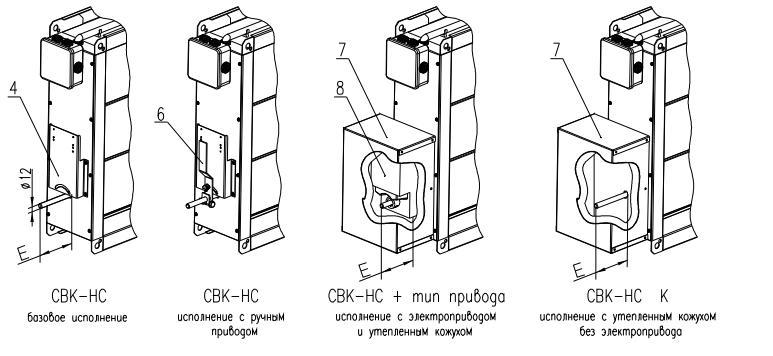

Где - 1-клеммная коробка, 2-корпус клапана, 3-жалюзи, 4-площадка под привод универсальная, 5-ТЭНы, 6-ручной привод жалюзи, 7-утепленный кожух (электропривода жалюзи), 8-электрический привод жалюзи, 9-винт заземления. В скобках приведены размеры утепленного кожуха для электроприводов с механизмом возврата (функция «Safety»), а также для случая поставки клапана с утепленным кожухом, но без электропривода. Вылет оси клапана размер «Е» составляет 135 мм.

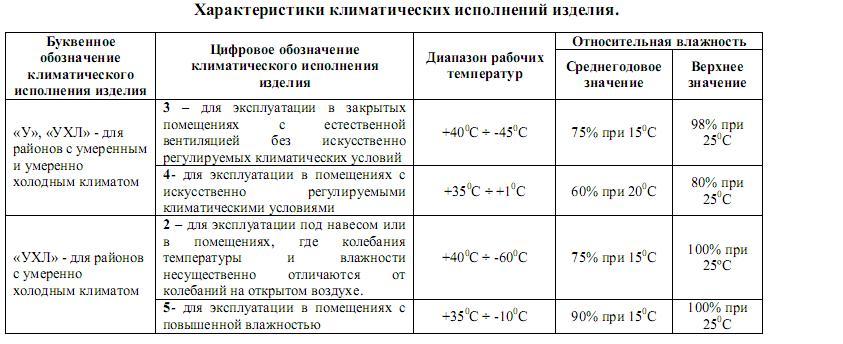

Конструкция воздушного клапана Арктос обеспечивает работоспособность последнего при эксплуатации в условиях умеренного (У) и умеренно холодного климата (УХЛ) с категорией размещения 2, 3, 4, 5 по ГОСТ 15150-69 (см. таблицу).

При эксплуатации воздушных клапанов Арктос не допускается присутствие в воздухе веществ, агрессивных по отношению к углеродистым сталям (кислоты, щелочи), горючих веществ, пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов (смолы, технические волокна). Открытие воздушного клапана с подогревом осуществляется вручную или дистанционно с помощью электропривода. Степень защиты изделия – IP44 по ГОСТ 14254-96. Для правильной эксплуатации воздушного клапана СВК-НС, оборудованного электрическим приводом, управляющая автоматика (в шкафу управления) должна обеспечивать следующий алгоритм работы: перед открытием клапана производится включение ТЭНов на 20 минут (временной интервал реализуется автоматикой); по истечении 20-ти минут включается привод клапана с последующим отключением ТЭНов. Для клапана СВК-НС с утепленным кожухом электропривода должно быть предусмотрено постоянное подключение обогрева привода при температуре окружающего воздуха ниже -25°С.

Монтаж клапана Арктос в воздуховоде осуществляется при помощи болтовых соединений. Участки воздуховодов в местах установки воздушного клапана должны быть доступны для их обслуживания и ремонта. При монтаже клапана обеспечить доступ к узлу привода. Клапан сохраняет работоспособность вне зависимости от пространственной ориентации. Для выполнения электрического подключения на торцевой поверхности корпуса установлена защищенная от брызг клеммная коробка. Воздушные клапаны СВК-НС соответствуют требованиям безопасности ГОСТ 12.2.003-91. Класс защиты I по ГОСТ 12.2.007.0-87. Воздушный клапан должен быть заземлен по ГОСТ 12.1.030. По пожарной безопасности воздушные клапаны соответствуют требованиям ГОСТ 12.1.004.

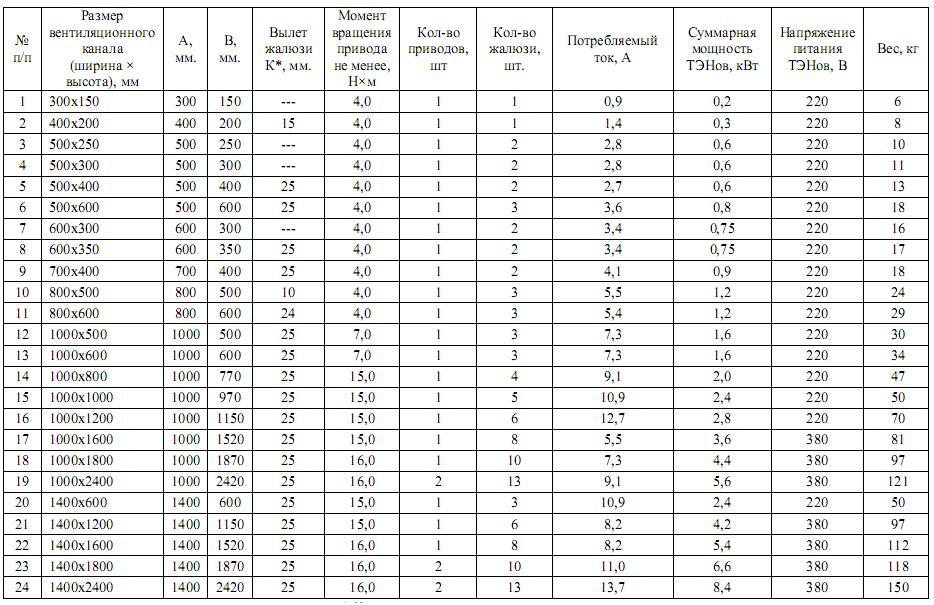

*размер «К» только при ширине клапана 160 мм, при ширине клапана 220 мм вылет жалюзи за габарит клапана отсутствует.
