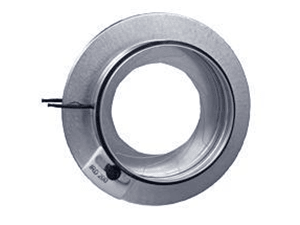

Ирисовые клапаны IRD

Ирисовые клапаны IRD предназначены для регулирования потока воздуха и измерения его расхода в воздушных каналах круглого сечения.

Конструктивно клапаны IRD представляют собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками. Корпус и регулирующие пластины ирисовых клапанов IRD изготавливаются из стального оцинкованного листа. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами. Ирисовые клапаны IRD выпускаются типоразмерами от 100 до 800мм. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки. Управление воздушными клапанами IRD осуществляется вручную. На корпусе ирисового клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем. Выставив по рискам шкалы положение лепестков диафрагмы и измеряя с помощью дифференциального манометра падение давления на клапане IRD, можно по измерительным диаграммам с большой точностью определить расход воздуха, проходящего через клапан. Применение ирисовых клапанов IRD позволяет значительно повысить точность и упростить процесс наладки вентиляционных систем.
