Устройства для измерения и регулирования расхода воздуха МФП и МРП, для прямоугольных каналов

Узнать цену
Устройства для измерения и регулирования расхода воздуха МФП и МРП, для прямоугольных каналов

Кратко

Производитель
Арктос

Описание

Устройства МФП/МРП предназначены для измерения, регулирования и мониторинга расхода воздуха в системах вентиляции и кондиционирования, в том числе в системах, где реализован принцип «вентиляции по потребности» (Demand-controlled ventilation), системах с переменным и постоянным расходом воздуха. Принцип действия устройств МФП/МРП основан на измерении разности полного и статического давлений на специальном измерительном зонде, что позволяет с высокой точностью определить текущее значение расхода воздуха через устройство. Устройства представляют собой прочный прямоугольный корпус с присоединительными фланцами, внутри которого размещен измерительный зонд; штуцеры для подключения прибора для измерения перепада давления размещены на корпусе устройства. Устройства МРП дополнительно оснащены регулирующей заслонкой с поворотными жалюзи и ручным приводом. Устройства для измерения и регулирования расхода выпускаются в двух исполнениях:

МФП/МРП … – стандартное исполнение. Для измерения расхода воздуха требуется прибор для измерения перепада давления с рабочим диапазоном не менее 0–300 Па (определение текущего расхода воздуха производится по формуле, приведенной ниже). МФП/МРП …Ф1 – устройство с преобразователем расхода воздуха FMU-1000D. Преобразователь обеспечивает измерение и индикацию на дисплее текущего расхода воздуха через устройство, а также его преобразование в выходной аналоговый сигнал расхода 0–10 В или 4–20 мА для подключения к контроллеру или внешнему индикатору расхода.

Для определения текущего значения расхода воздуха через устройство необходимо измерить разность полного и статического давлений на измерительном зонде подходящим прибором и вычислить значение расхода по формуле: L = Kv ∙ √ ∆ Pm, где L – расход воздуха, м3/ч; Kv – коэффициент, индивидуальный для каждого типоразмера (см. таблицу ниже); ∆Pm – измеренный перепад полного и статического давления на измерительном зонде, Па. Устройства МФП/МРП сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации за исключением, когда штуцеры измерительного зонда направлены вниз; направление потока воздуха должно соответствовать стрелке на заводской табличке. Корпус устройств изготавливается из оцинкованной стали, жалюзи – из алюминия, измерительный зонд – из алюминия с латунными штуцерами. Жалюзи воздушной заслонки снабжены герметизирующими резиновыми уплотнениями.

Примечание: Расход воздуха приведен для плотности воздуха p = 1,2 кг/м3 (20°С, 50% отн. вл., 1013 мбар). Для других условий значения необходимо скорректировать: . Устройства для измерения расхода воздуха МФП и МРП обеспечивают проведение точных измерений во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами. Устройства для измерения расхода воздуха должны быть установлены с учетом рекомендаций по монтажу, приведенных на рисунках, где размер dэ является эквивалентным диаметром, который для прямоугольных воздуховодов рассчитывается по формуле: dэ=2AB/A+B. Рекомендации по монтажу

Чертежи и схемы

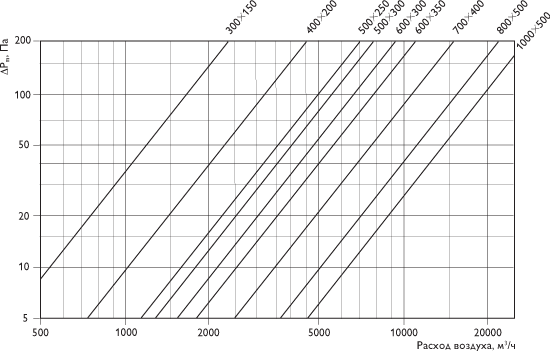

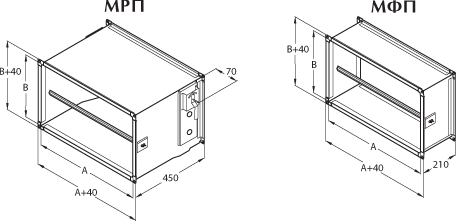

Устройства для измерения и регулирования расхода воздуха МФП и МРП, для прямоугольных каналов — чертёжУстройства для измерения и регулирования расхода воздуха МФП и МРП, для прямоугольных каналов — чертёж

Технические характеристики

МодельKvРазмеры, ммВес, кг
AB
МФП 300x1501243001502,5
МФП 400x2002394002003,2
МФП 500x2503745002503,9
МФП 500x3004215003004,1
МФП 600x3005086003004,6
МФП 600x3505986003505,1
МФП 700x4008247004005,8
МФП 800x50012068005006,7
МФП 1000x500150810005007,7
МРП 300x1501243001505,0
МРП 400x2002394002007,0
МРП 500x2503745002508,5
МРП 500x3004215003009,4
МРП 600x30050860030010,6
МРП 600x35059860035011,5
МРП 700x40082470040013,7
МРП 800x500120680050016,7
МРП 1000x5001508100050019,4
По запросу могут поставляться устройства других размеров. Минимальный размер устройства A×B 200×150 мм, максимальный 1200×1200 мм, шаг размеров A и B: 50 мм при A/B ≤ 500 мм и 100 мм при A/B ≥ 500 мм.
