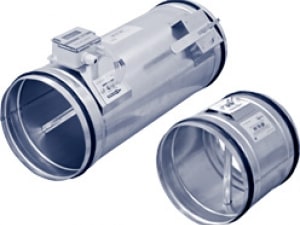

Устройства для измерения и регулирования расхода воздуха МФК и МРК, для круглых каналов

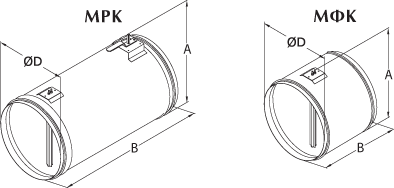

Устройства МФК/МРК предназначены для измерения, регулирования и мониторинга расхода воздуха в системах вентиляции и кондиционирования, в том числе в системах, где реализован принцип «вентиляции по потребности» (Demand-controlled ventilation), системах с переменным и постоянным расходом воздуха. Принцип действия устройств МФК/МРК основан на измерении разности полного и статического давлений на специальном измерительном зонде, что позволяет с высокой точностью определить текущее значение расхода воздуха через устройство. Устройства представляют собой прочный корпус с круглыми присоединительными патрубками, внутри которого размещен измерительный зонд; штуцеры для подключения прибора для измерения перепада давления размещены на корпусе устройства. Устройства МРК дополнительно оснащены регулирующей заслонкой с ручным приводом. Устройства для измерения и регулирования расхода выпускаются в двух исполнениях:

МФК/МРК … – стандартное исполнение. Для измерения расхода воздуха требуется прибор для измерения перепада давления с рабочим диапазоном не менее 0–300 Па (определение текущего расхода воздуха производится по формуле, приведенной ниже). МФК/МРК …Ф1 – устройство с преобразователем расхода воздуха FMU-1000D. Преобразователь обеспечивает измерение и индикацию на дисплее текущего расхода воздуха через устройство, а также его преобразование в выходной аналоговый сигнал расхода 0–10 В или 4–20 мА для подключения к контроллеру или внешнему индикатору расхода.

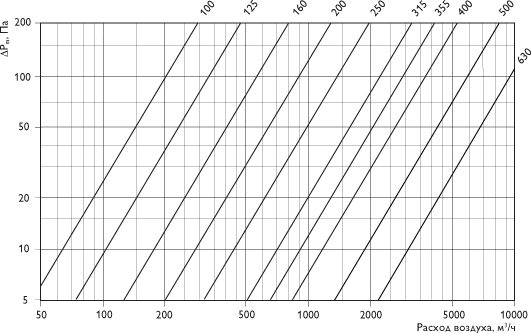

Для определения текущего значения расхода воздуха через устройство необходимо измерить разность полного и статического давлений на измерительном зонде подходящим прибором и вычислить значение расхода по формуле: L = Kv ∙ √ ∆ Pm, где L – расход воздуха, м3/ч; Kv – коэффициент, индивидуальный для каждого типоразмера (см. таблицу ниже); ∆Pm – измеренный перепад полного и статического давления на измерительном зонде, Па. Устройства МФК/МРК сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации за исключением, когда штуцеры измерительного зонда направлены вниз; направление потока воздуха должно соответствовать стрелке на заводской табличке. Корпус устройств и заслонка изготавливаются из оцинкованной стали, измерительный зонд – из алюминия с латунными штуцерами. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.

Примечание: Расход воздуха приведен для плотности воздуха p = 1,2 кг/м3 (20°С, 50% отн. вл., 1013 мбар). Для других условий значения необходимо скорректировать: . Устройства для измерения расхода воздуха МФК и МРК обеспечивают проведение точных измерений во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами. Устройства для измерения расхода воздуха должны быть установлены с учетом рекомендаций по монтажу, приведенных на рисунках. Рекомендации по монтажу
