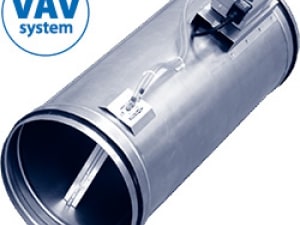

Регуляторы переменного расхода воздуха КПРК

Регуляторы переменного расхода воздуха КПРК для воздуховодов круглого сечения предназначены для поддержания заданного значения расхода воздуха в системах вентиляции с переменным расходом воздуха (VAV) или с постоянным расходом воздуха (CAV). В режиме VAV уставка расхода воздуха может изменяться с помощью сигнала от внешнего датчика, контроллера или от системы диспетчеризации, в режиме CAV регуляторы поддерживают заданный расход воздуха

Основными компонентами регуляторов расхода являются воздушный клапан, специальный приемник давления (зонд) для измерения расхода воздуха и электропривод со встроенным контроллером и датчиком давления. Разность полного и статического давлений на измерительном зонде зависит от расхода воздуха через регулятор. Текущая разность давлений измеряется встроенным в электропривод датчиком давления. Электропривод под управлением встроенного контроллера открывает или закрывает воздушный клапан, поддерживая расход воздуха через регулятор на заданном уровне.

Регуляторы КПРК могут работать в нескольких режимах в зависимости от схемы подключения и настройки. Уставки расхода воздуха в м3/час задаются при программировании на заводе-изготовителе. При необходимости, уставки могут быть изменены с помощью смартфона (с поддержкой NFC), программатора, компьютера или системой диспетчеризации по протоколу MP-bus, Modbus, LonWorks или KNX.

КПРК…B1 – базовая модель с поддержкой MP-bus и NFC; КПРК…BМ1 – регулятор с поддержкой Modbus; КПРК…BЛ1 – регулятор с поддержкой LonWorks; КПРК…BK1 – регулятор с поддержкой KNX; КПРК-И…B1 – регулятор в тепло-/звукоизолированном корпусе с поддерж-кой MP-bus и NFC; КПРК-И…BМ1 – регулятор в тепло-/звукоизолированном корпусе с поддерж-кой Modbus; КПРК-И…BЛ1 – регулятор в тепло-/звукоизолированном корпусе с поддерж-кой LonWorks; КПРК-И…BK1 – регулятор в тепло-/звукоизолированном корпусе с поддерж-кой KNX; КПРК-Ш…B1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой MP-bus и NFC; КПРК-Ш…BМ1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой Modbus; КПРК-Ш…BЛ1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой LonWorks; КПРК-Ш…BK1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой KNX.

Для согласованной работы нескольких регуляторов переменного расхода воздуха КПРК и вентиляционной установки рекомендуется использовать Optimiser - регулятор, обеспечивающий изменение скорости вращения вентилятора в зависимости от текущей потребности. К Optimiser можно подключать до восьми регуляторов КПРК, а также объединять при необходимости несколько Optimiser в режиме «Ведущий-Ведомый».

Регуляторы переменного расхода воздуха сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации за исключением, когда штуцеры измерительного зонда направлены вниз. Направление потока воздуха должно соответствовать стрелке на корпусе изделия.

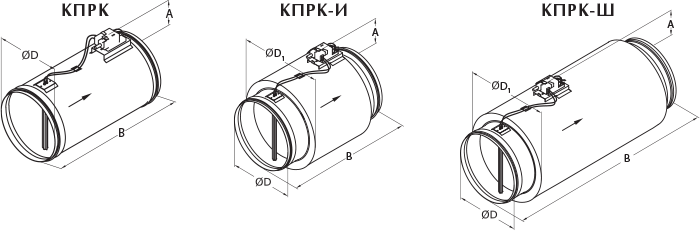

Регуляторы изготавливаются из оцинкованной стали. Модели КПРК-И и КПРК-Ш выполнены в тепло-/звукоизолированном корпусе с толщиной изоляции 50 мм; КПРК-Ш дополнительно оснащены шумоглушителем длиной 650 мм на стороне выхода воздуха. Патрубки корпуса оборудованы резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.
