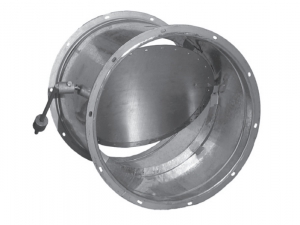

Клапаны обратные взрывозащищенные для вентиляционных систем взрывоопасных производств круглого сечения АЗЕ100.000 и АЗЕ101.000

Клапаны обратные во взрывозащищенном исполнении (искробезопасные) АЗЕ100 и АЗЕ101 предназначены для вентиляционных систем взрывоопасных производств и устанавливаются во взрывоопасных зонах помещений, относящихся к классу В-1, В-1А и В-1Б. В конструкции данного клапана исключена возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.

Клапаны могут применяться в вентиляционных системах с давлением 1500 Па и скоростью перемещения воздушной среды 6-20 м/с. Применение взрывозащищенных клапанов осуществляется в соответствии с требованиями СНиП 2.04.05-91.

Клапаны обратные взрывозащитные предназначены для предотвращения перетекания воздуха при отключенных вентиляторах. Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде, но размещение на вертикальных более желательна. При установке клапана в вертикальном положении поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном - не менее 6 м/с.

Обозначение: клапан обратный АЗЕ 100.000-03

где: АЗЕ 100.000 - тип клапана обратного взрывозащищенного круглого сечения;

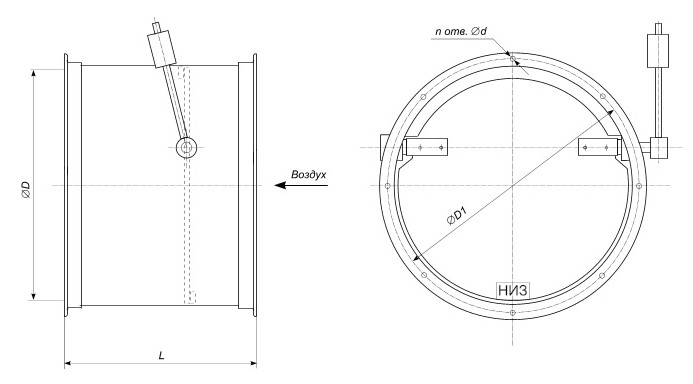

03 - типоразмер (по таблице габаритных размеров), (HxL), мм

Взрывозащищенные обратные клапаны не допускается применять для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, а также в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества выше агрессивности воздуха, запыленностью более 100 мг/м3, содержащие липкие и волокнистые материалы и взрывоопасные пыли.
