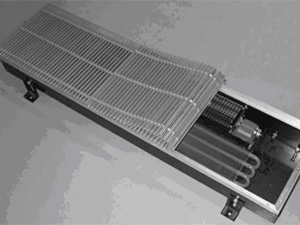

Конвекторы с принудительной конвекцией КВП-1
Кратко
- Производитель
- Арктос
- Тип конвекторов
- Внутрипольные
- Электропитание
- 230 В, 50 Гц, однофазное
Описание
Конвекторы с принудительной конвекцией КВП-1 используются и как основные, и как вспомогательные отопительные приборы, и их рекомендуется устанавливать в системах теплоснабжения с принудительной циркуляцией. Возможность использования конвекторов КВП-1 в системах с естественной циркуляцией теплоносителя определяется гидравлическим расчётом. При недостаточном располагаемом напоре в систему следует встраивать циркуляционный насос.

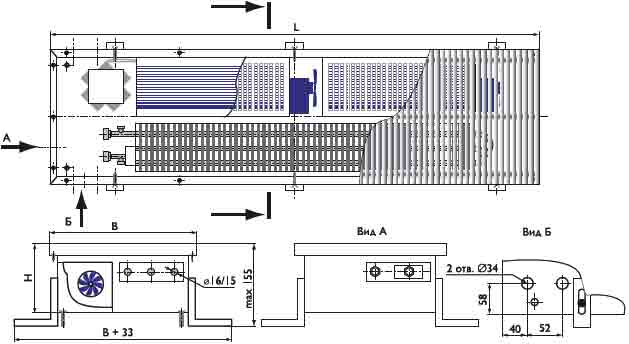

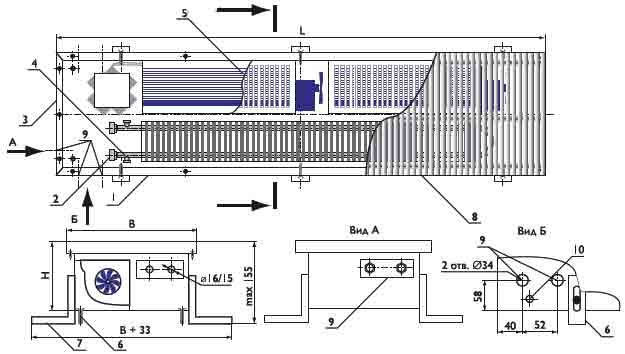

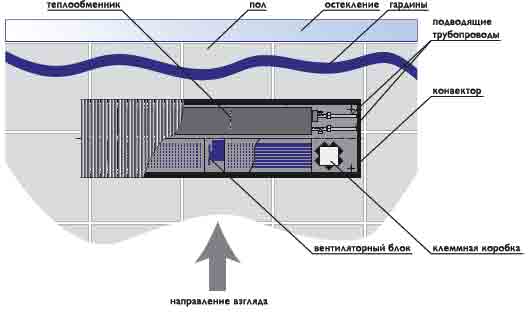

Чертежи и схемы

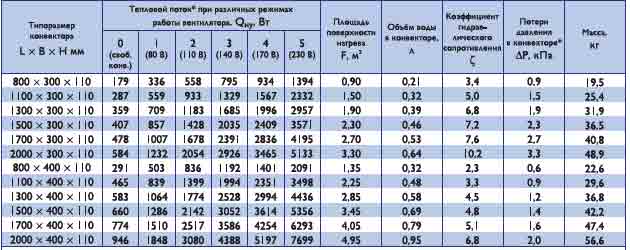

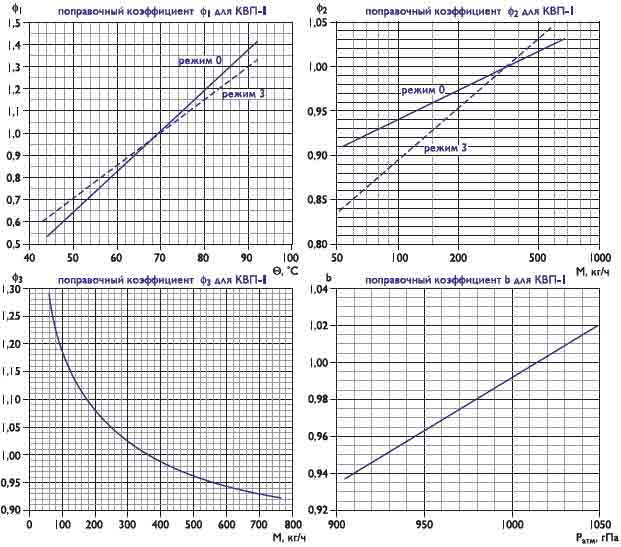

Таблица подбора
Коэффициентφ1 | Коэффициент φ2, φ3 | Коэффициент b | ||||||||||
Θ, 0С | φ1 | Θ, 0С | φ1 | М, кг/ч | φ2 | φ3 | Атмосферное давление | b | ||||
режим 0 | режим 3 (130 В) | режим 0 | режим 3 (130 В) | режим 0 | режим 3 (130 В) | гПа | мм рт. ст. | |||||
44 | 0,547 | 0,620 | 70 | 1,000 | 1,000 | 40 | 0,891 | 0,815 | 1,640 | 920 | 690 | 0,947 |
46 | 0,579 | 0,649 | 72 | 1,037 | 1,029 | 80 | 0,928 | 0,874 | 1,232 | 933 | 700 | 0,954 |
48 | 0,612 | 0,678 | 74 | 1,075 | 1,059 | 120 | 0,947 | 0,905 | 1,159 | 947 | 710 | 0,961 |
50 | 0,646 | 0,707 | 76 | 1,113 | 1,088 | 160 | 0,960 | 0,930 | 1,112 | 960 | 720 | 0,968 |
52 | 0,679 | 0,736 | 78 | 1,151 | 1,118 | 200 | 0,971 | 0,949 | 1,079 | 973 | 730 | 0,967 |
54 | 0,714 | 0,765 | 80 | 1,189 | 1,147 | 240 | 0,980 | 0,963 | 1,053 | 987 | 740 | 0,983 |
56 | 0,748 | 0,795 | 82 | 1,228 | 1,177 | 280 | 0,988 | 0,977 | 1,032 | 1000 | 750 | 0,992 |
58 | 0,783 | 0,824 | 84 | 1,267 | 1,207 | 320 | 0,993 | 0,989 | 1,015 | 1013,3 | 760 | 1,000 |
60 | 0,818 | 0,853 | 86 | 1,307 | 1,236 | 360 | 1,000 | 1,000 | 1,000 | 1027 | 770 | 1,004 |
62 | 0,854 | 0,882 | 88 | 1,346 | 1,266 | 400 | 1,004 | 1,010 | 0,987 | 1040 | 780 | 1,015 |
64 | 0,890 | 0,912 | 90 | 1,386 | 1,295 | 440 | 1,010 | 1,018 | 0,976 | - | - | - |
66 | 0,926 | 0,941 | - | - | - | 480 | 1,014 | 1,026 | 0,967 | - | - | - |
68 | 0,963 | 0,970 | - | - | - | 520 | 1,018 | 1,033 | 0,958 | - | - | - |
