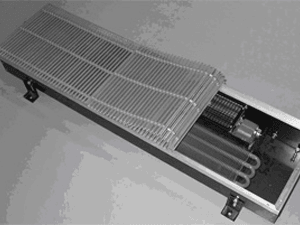

Конвекторы с естественной конвекцией КВЕ
Описание
Конвекторы с естественной конвекцией КВЕ используются как вспомогательные отопительные приборы, и их рекомендуется устанавливать в системах отопления с принудительной циркуляцией теплоносителя.

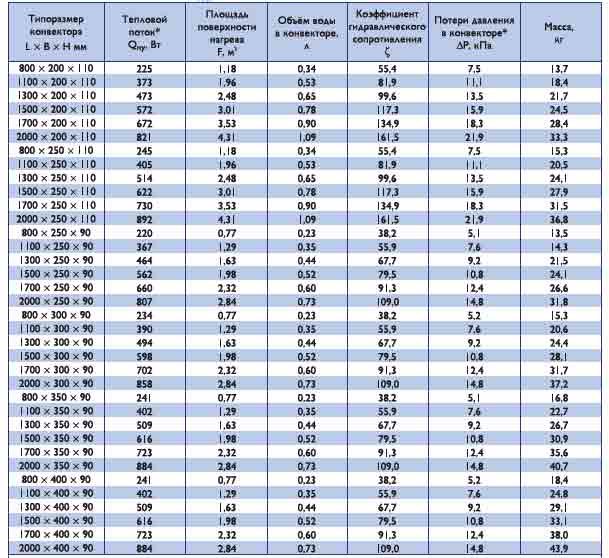

Конвекторы КВЕ изготавливаются 36 типоразмеров – длиной от 800 мм до 2000 мм, шириной от 200 мм до 400 мм с шагом 50 мм, высотой 90 мм и 110 мм.
Конвекторы КВЕ состоят из высокоэффективного нагревательного элемента (теплообменника) из медных труб с алюминиевым оребрением и декоративной алюминиевой решётки, помещенных в стальной корпус с полимерным покрытием.

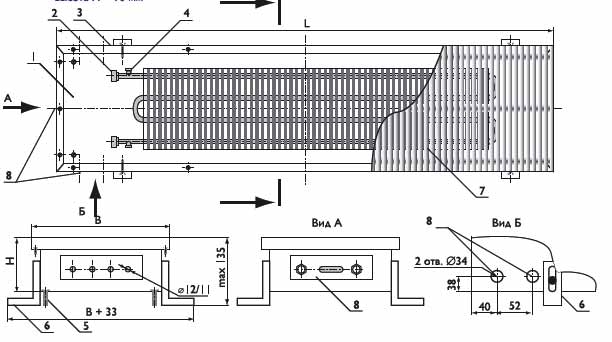

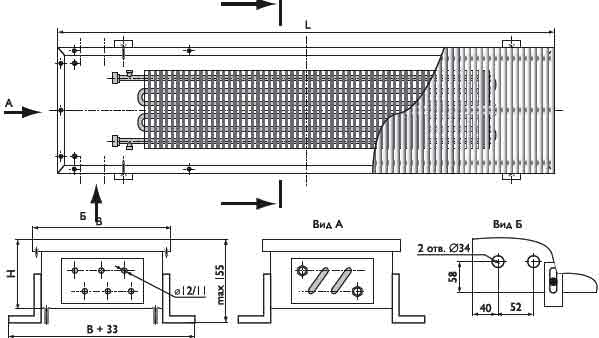

Чертежи и схемы

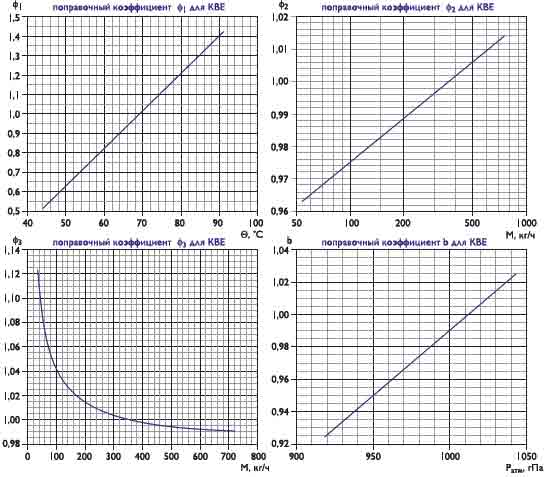

Таблица подбора
Коэффициент φ1 | Коэффициент φ2, φ3 | Коэффициент b | |||||||
Θ, 0С | φ | Θ, 0С | φ | М, кг / ч | φ2 | φ3 | Атмосферное давление, гПа | Атмосферное давление, мм рт.ст. | b |
44 | 0,522 | 70 | 1,000 | 40 | 0,957 | 1,115 | 920 | 690 | 0,927 |
46 | 0,566 | 72 | 1,040 | 80 | 0,970 | 1,054 | 933 | 700 | 0,937 |
48 | 0,590 | 74 | 1,081 | 120 | 0,978 | 1,033 | 947 | 710 | 0,947 |
50 | 0,624 | 76 | 1,122 | 160 | 0,982 | 1,021 | 960 | 720 | 0,957 |
52 | 0,660 | 78 | 1,164 | 200 | 0,988 | 1,014 | 973 | 730 | 0,967 |
54 | 0,695 | 80 | 1,206 | 240 | 0,972 | 1,009 | 987 | 740 | 0,978 |
56 | 0,732 | 82 | 1,248 | 280 | 0,996 | 1,005 | 1000 | 750 | 0,989 |
58 | 0,769 | 84 | 1,291 | 320 | 0,998 | 1,004 | 1013,3 | 760 | 1,000 |
60 | 0,806 | 86 | 1,334 | 360 | 1,000 | 1,000 | 1027 | 770 | 1,015 |
62 | 0,844 | 88 | 1,378 | 400 | 1,002 | 0,998 | 1040 | 780 | 1,022 |
64 | 0,882 | 90 | 1,422 | 440 | 1,004 | 0,997 | - | - | - |
66 | 0,921 | - | - | 480 | 1,005 | 0,996 | - | - | - |
68 | 0,960 | - | - | 520 | 1,007 | 0,995 | - | - | - |
Параметры теплоносителя
| Параметр | Значение |
|---|---|
| Максимальная температура теплоносителя | 115 °С |
| Максимальное рабочее избыточное давление | 1,6 МПа (16 кгс/см²) |
| Испытательное избыточное давление | не более 2,4 МПа (24 кгс/см²) |
| Диаметр труб теплообменника (наружный) | 12 мм |
| Диаметр труб теплообменника (внутренний) | 11 мм |
