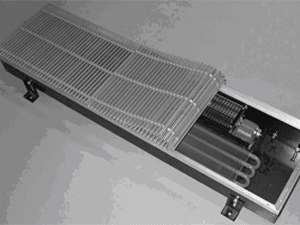

Конвекторы с принудительной конвекцией КВП
Кратко
- Производитель
- Арктос
- Тип конвекторов
- Внутрипольные
- Электропитание
- 230 В, 50 Гц, однофазное
Описание
Конвекторы с принудительной конвекцией КВП используются и как основные, и как вспомогательные отопительные приборы, и их рекомендуется устанавливать в системах теплоснабжения с принудительной циркуляцией. Возможность использования конвекторов КВП в системах с естественной циркуляцией теплоносителя определяется гидравлическим расчётом. При недостаточном располагаемом напоре в систему следует встраивать циркуляционный насос.

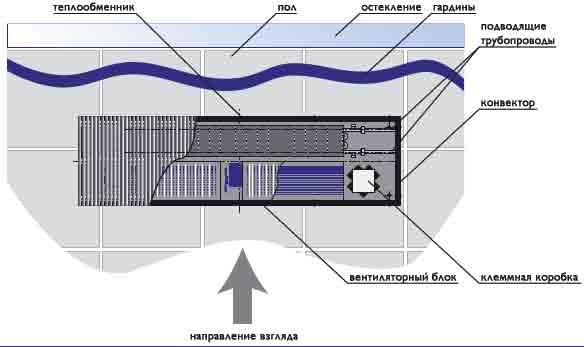

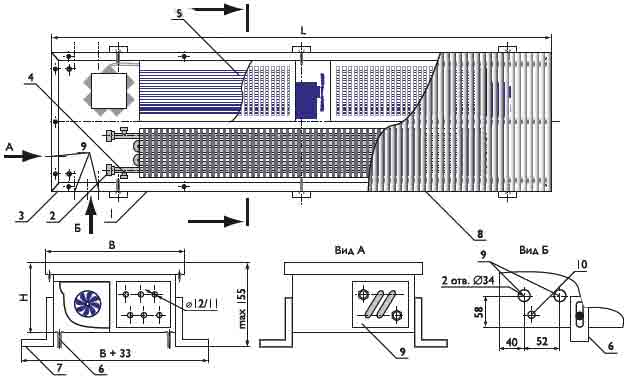

Чертежи и схемы

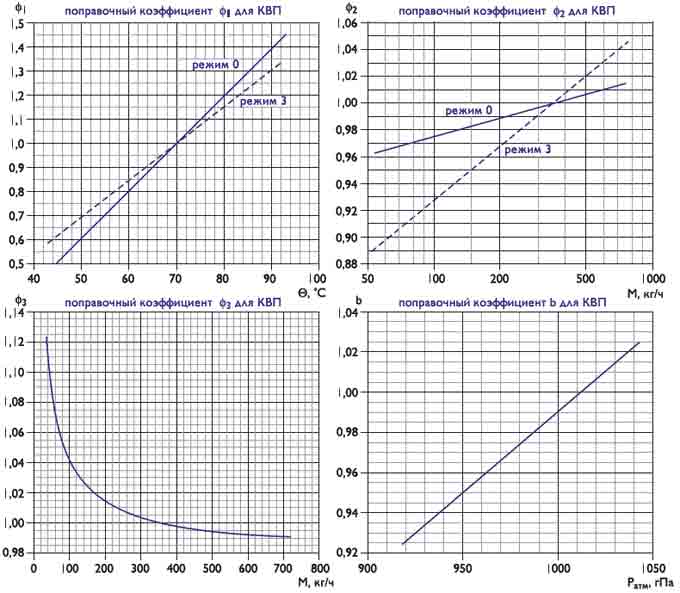

Таблица подбора
Коэффициентφ1 | Коэффициент φ2, φ3 | Коэффициент b | ||||||||||
Θ, 0С | φ1 | Θ, 0С | φ1 | М, кг/ч | φ2 | φ3 | Атмосферное давление | b | ||||
режим 0 | режим 3 (130 В) | режим 0 | режим 3 (130 В) | режим 0 | режим 3 (130 В) | гПа | мм рт. ст. | |||||
44 | 0,498 | 0,611 | 70 | 1,000 | 1,000 | 40 | 0,957 | 0,874 | 1,115 | 920 | 690 | 0,927&nbnbsp; |
46 | 0,533 | 0,641 | 72 | 1,043 | 1,030 | 80 | 0,970 | 0,912 | 1,054 | 933 | 700 | 0,937 |
48 | 0,568 | 0,670 | 74 | 1,087 | 1,061 | 120 | 0,978 | 0,936 | 1,033 | 947 | 710 | 0,947 |
50 | 0,604 | 0,700 | 76 | 1,131 | 1,091 | 160 | 0,982 | 0,952 | 1,021 | 960 | 720 | 0,957 |
52 | 0,640 | 0,730 | 78 | 1,176 | 1,122 | 200 | 0,988 | 0,965 | 1,014 | 973 | 730 | 0,967 |
54 | 0,678 | 0,760 | 80 | 1,222 | 1,152 | 240 | 0,972 | 0,976 | 1,009 | 987 | 740 | 0,978 |
56 | 0,716 | 0,789 | 82 | 1,268 | 1,183 | 280 | 0,996 | 0,985 | 1,005 | 1000 | 750 | 0,989 |
58 | 0,754 | 0,819 | 84 | 1,315 | 1,213 | 320 | 0,998 | 0,994 | 1,004 | 1013,3 | 760 | 1,000 |
60 | 0,794 | 0,849 | 86 | 1,362 | 1,244 | 360 | 1,000 | 1,000 | 1,000 | 1027 | 770 | 1,015 |
62 | 0,834 | 0,879 | 88 | 1,410 | 1,275 | 400 | 1,002 | 1,006 | 0,998 | 1040 | 780 | 1,022 |
64 | 0,874 | 0,909 | 90 | 1,458 | 1,305 | 440 | 1,004 | 1,012 | 0,997 | - | - | - |
66 | 0,916 | 0,940 | - | - | - | 480 | 1,005 | 1,017 | 0,996 | - | - | - |
68 | 0,957 | 0,970 | - | - | - | 520 | 1,007 | 1,023 | 0,995 | - | - | - |
