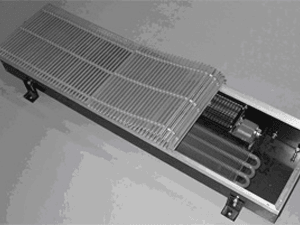

Конвекторы с естественной конвекцией КВЕ-1
Описание
Конвекторы с естественной конвекцией КВЕ-1 используются как вспомогательные отопительные приборы, и их рекомендуется устанавливать в системах отопления с принудительной циркуляцией теплоносителя. Возможность использования КВЕ-1 в системах с естественной циркуляцией определяется гидравлическим расчётом. При недостаточном располагаемом напоре в систему следует встраивать циркуляционный насос.

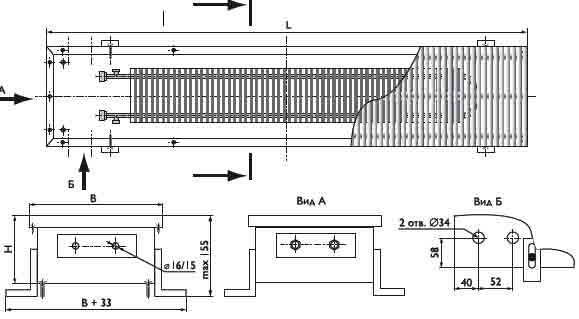

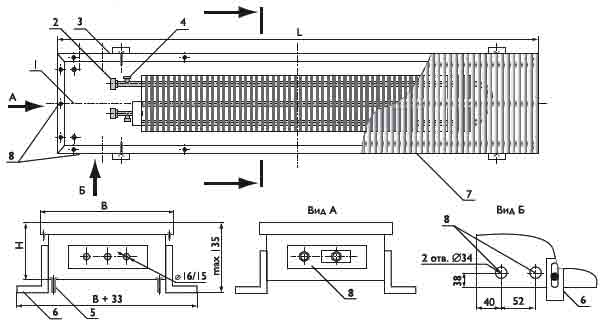

Чертежи и схемы

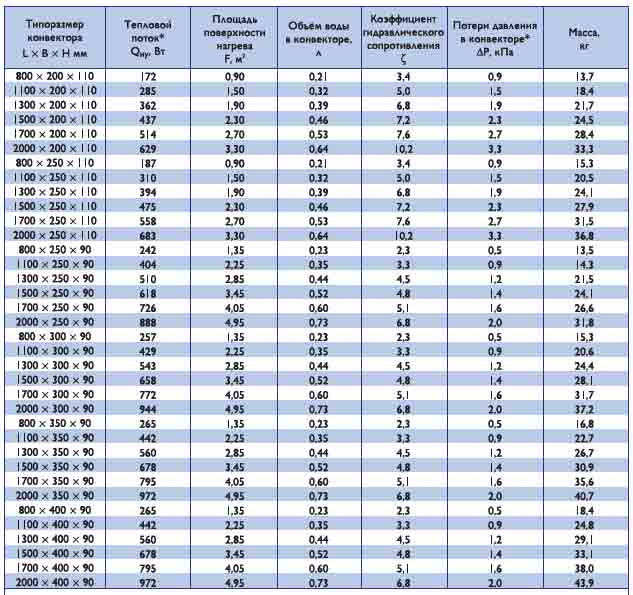

Таблица подбора

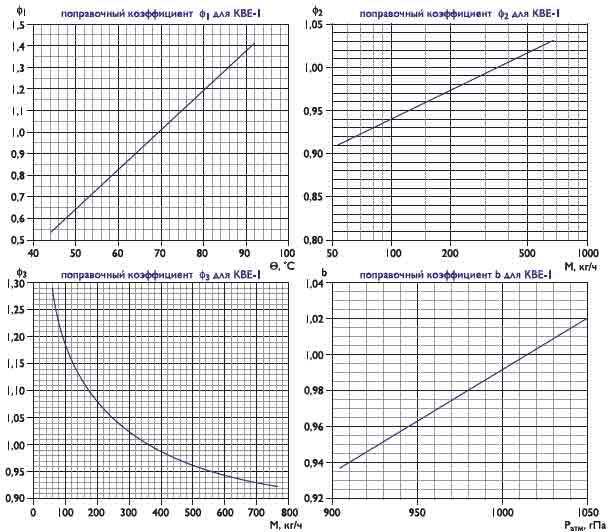

Коэффициент φ1 | Коэффициент φ2, φ3 | Коэффициент b | |||||||
Θ, 0С | φ | Θ, 0С | φ | М, кг / ч | φ2 | φ3 | Атмосферное давление, гПа | Атмосферное давление, мм рт.ст. | b |
44 | 0,547 | 70 | 1,000 | 40 | 0,891 | 1,640 | 920 | 690 | 0,947 |
46 | 0,579 | 72 | 1,037 | 80 | 0,928 | 1,232 | 933 | 700 | 0,954 |
48 | 0,612 | 74 | 1,075 | 120 | 0,947 | 1,159 | 947 | 710 | 0,961 |
50 | 0,646 | 76 | 1,113 | 160 | 0,960 | 1,112 | 960 | 720 | 0,968 |
52 | 0,679 | 78 | 1,151 | 200 | 0,971 | 1,079 | 973 | 730 | 0,975 |
54 | 0,714 | 80 | 1,189 | 240 | 0,980 | 1,053 | 987 | 740 | 0,983 |
56 | 0,748 | 82 | 1,228 | 280 | 0,988 | 1,032 | 1000 | 750 | 0,992 |
58 | 0,783 | 84 | 1,267 | 320 | 0,993 | 1,015 | 1013,3 | 760 | 1,000 |
60 | 0,818 | 86 | 1,307 | 360 | 1,000 | 1,000 | 1027 | 770 | 1,004 |
62 | 0,854 | 88 | 1,346 | 400 | 1,004 | 0,987 | 1040 | 780 | 1,015 |
64 | 0,890 | 90 | 1,386 | 440 | 1,010 | 0,976 | - | - | - |
66 | 0,926 | - | - | 480 | 1,014 | 0,967 | - | - | - |
68 | 0,963 | - | - | 520 | 1,018 | 0,958 | - | - | - |
