Водяные воздушно-тепловые завесы РУБЕЖ-В
Кратко
- Степень защиты
- IP 24
- Стандартный цвет
- светло-серый RAL 7047
- Исполнения
- без автоматики; со встроенной автоматикой (требуется блок РУ-АВ)
- Условия расчёта*
- вода 80/60 °C, воздух +15 °C, частичная/полная производительность вентилятора
Описание
«Рубеж-В» — мощная водяная воздушно-тепловая завеса, предназначена для защиты проёмов высотой до 3,5 м в помещениях различного назначения: торговые центры, складские помещения и т. д.
В составе: центробежные вентиляторы (от 2 до 4 в зависимости от длины завесы), медно-алюминиевый оребрённый водяной теплообменник с защитным воздушным фильтром, элементы автоматики и воздуховыпускная решётка — всё в металлическом корпусе с полимерным покрытием. Внутренняя поверхность лицевой панели покрыта звукопоглощающим материалом.
Решётка позволяет регулировать направление воздушного потока в пределах ±15° с шагом 5°. Кронштейны на боковых стенках дают дополнительную регулировку наклона корпуса на ±9° относительно оси.
Стандартный цвет — светло-серый RAL 7047. При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL или текстурированное покрытие.

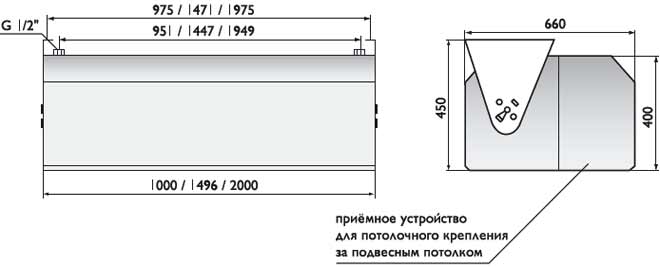

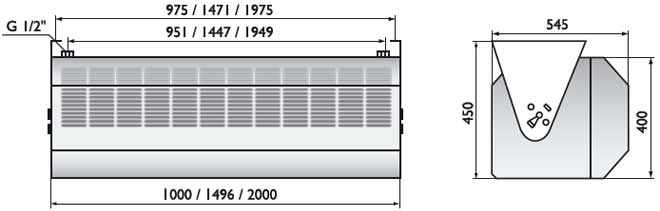

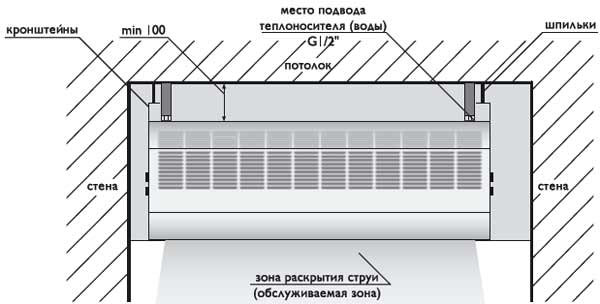

Чертежи и схемы
Таблица подбора
Модель водяной тепловой завесы | Напряжение-фазы, В/ф | Макс. ток, А | Расход воздуха, м3/ ч | Увеличение температуры*, 0С | Тепловая мощность*, кВт | Вес, кг | Длина, мм |
| Рубеж-В-1000 | 230/1 | 2,2 | 850/1700 | 36/31 | 11/18 | 50 | 1000 |
Рубеж-В-1500 | 230/1 | 3,1 | 1350/2700 | 38/32 | 17/29 | 80 | 1496 |
| Рубеж-В-2000 | 230/1 | 4,1 | 1700/3400 | 39/34 | 23/39 | 90 | 2000 |
Таблица подбора
Модель | Kvs |
| Рубеж-Турбо-В-1000 | 5,5 |
| Рубеж-Турбо-В-1700 | 5,0 |
| Рубеж-Турбо-В-2000 | 4,7 |
Технические характеристики
| Модель | Напряжение, В/ф | Макс. ток, А | Расход воздуха, м³/ч | Увеличение температуры*, °C | Тепловая мощность*, кВт | Вес, кг | Длина, мм |
|---|---|---|---|---|---|---|---|
| Рубеж-В-1000 | 230/1 | 2,2 | 850/1700 | 36/31 | 11/18 | 50 | 1000 |
| Рубеж-В-1500 | 230/1 | 3,1 | 1350/2700 | 38/32 | 17/29 | 80 | 1496 |
| Рубеж-В-2000 | 230/1 | 4,1 | 1700/3400 | 39/34 | 23/39 | 90 | 2000 |
