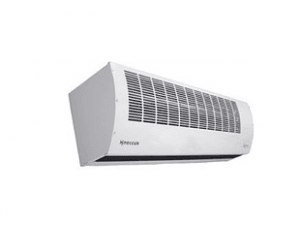

Водяные воздушно-тепловые завесы КЛАССИК-В
Кратко
- Стандартный цвет
- светло-серый RAL 7047
- Степень защиты
- IP 21
- Условия расчёта*
- вода 80/60 °C, воздух в помещении +15 °C, частичная/полная производительность вентилятора
Описание
Водяные воздушно-тепловые завесы «Классик-В» рекомендуются для защиты проёмов высотой до 2,2 м. Используются в помещениях с системой центрального (автономного) отопления.
В составе завесы: тангенциальный вентилятор, медно-алюминиевый оребрённый водяной теплообменник, элементы автоматики и воздуховыпускная решётка в корпусе из стали с полимерным покрытием. Воздушный фильтр защищает теплообменник от загрязнения.
Работают в двух режимах: через технологические перемычки (без автоматики) либо с пультом управления РУ-АВ — с поддержанием температуры, предварительным прогревом теплообменника, защитой от замерзания, подключением дверного датчика и регулированием потока теплоносителя.

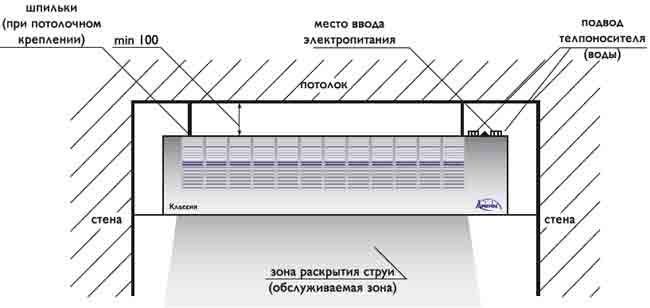

Монтаж горизонтальный (над проёмом/на потолке) или вертикальный (сбоку от проёма). Патрубки подключения воды G1/2" в верхней части корпуса.

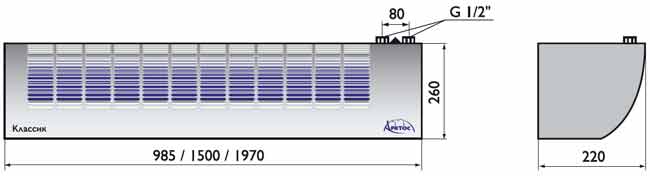

Чертежи и схемы
.jpg)
Таблица подбора
Модель водяной тепловой завесы | Напряжение-фазы, В/ф | Макс. ток, А | Расход воздуха, м3/ ч | Увеличение температуры*, 0С | Тепловая мощность*, кВт | Вес, кг | Длина, мм |
| КС-В-1000 | 230/1 | 0,5 | 600/900 | 29/25 | 6/8 | 21 | 985 |
КС-В-1500 | 230/1 | 0,6 | 900/1400 | 31/27 | 10/13 | 25 | 1500 |
| КС-В-2000 | 230/1 | 1,0 | 1200/1800 | 32/28 | 13/17 | 33 | 1970 |
Таблица подбора
| Модель водяной воздушной завесы | Кvs |
| КС-В-1000 | 2,2 |
| КС-В-1500 | 2,1 |
| КС-В-2000 | 1,9 |
Технические характеристики
| Модель | Напряжение, В/ф | Макс. ток, А | Расход воздуха, м³/ч | Увеличение температуры*, °C | Тепловая мощность*, кВт | Вес, кг | Длина, мм |
|---|---|---|---|---|---|---|---|
| КС-В-1000 | 230/1 | 0,5 | 600/900 | 29/25 | 6/8 | 21 | 985 |
| КС-В-1500 | 230/1 | 0,6 | 900/1400 | 31/27 | 10/13 | 25 | 1500 |
| КС-В-2000 | 230/1 | 1,0 | 1200/1800 | 32/28 | 13/17 | 33 | 1970 |
