Водяные воздушно-тепловые завесы РУБЕЖ-ТУРБО-В

Кратко

Стандартный цвет: светло-серый RAL 7047
Степень защиты: IP 24
Исполнения: без автоматики; со встроенной автоматикой
Производитель: Арктос

Описание

«Рубеж-Турбо-В» — мощная водяная воздушно-тепловая завеса, предназначена для защиты проёмов высотой до 4,5 м в помещениях различного назначения: торговые центры, складские помещения и т. д.

В составе: центробежные вентиляторы (от 3 до 6 в зависимости от длины завесы), медно-алюминиевый оребрённый водяной теплообменник с защитным воздушным фильтром, элементы автоматики и воздуховыпускная решётка в корпусе с полимерным покрытием. Лицевая панель покрыта звукопоглощающим материалом изнутри.

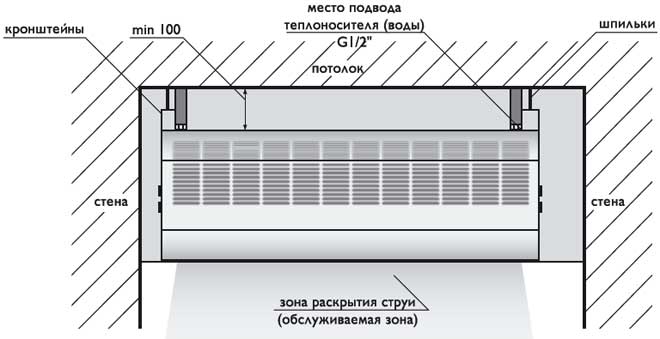

Решётка регулирует направление воздушного потока в пределах ±15° с шагом 5°. Кронштейны для крепления к стене или потолку дают дополнительную регулировку наклона корпуса на ±9° относительно оси.

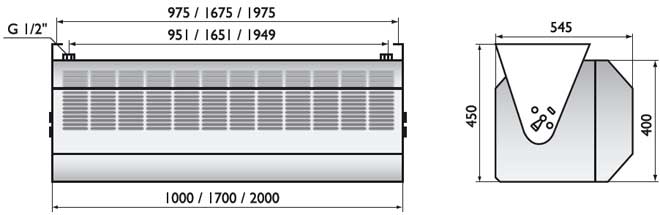

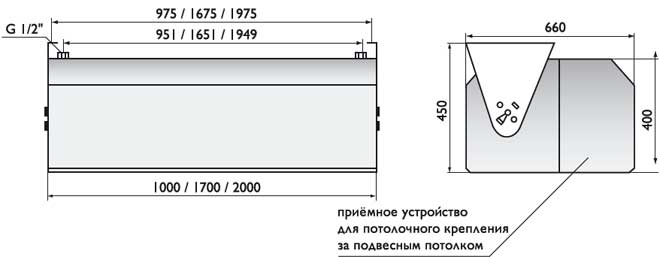

Чертежи и схемы

Таблица подбора

Модель водяной тепловой завесы	Напряжение-фазы, В/ф	Макс. ток, А	Расход воздуха, м3/ ч	*Увеличение температуры, 0С**	*Тепловая мощность, кВт**	Вес, кг	Длина, мм
Рубеж-Турбо-В-1000	230/1	3,1	1300/2600	32/26	14/23	55	1000
Рубеж-Турбо-В-1500	230/1	5,0	2150/4300	34/27	25/41	85	1700
Рубеж-Турбо-В-2000	230/1	6,0	2600/5200	35/28	31/50	100	2000

Таблица подбора

Модель водяной воздушной завесы	Kvs
Рубеж-Турбо-В-1000	5,5
Рубеж-Турбо-В-1700	5,0
Рубеж-Турбо-В-2000	4,7

Технические характеристики

Модель	Напряжение, В/ф	Макс. ток, А	Расход воздуха, м³/ч	Увеличение температуры*, °C	Тепловая мощность*, кВт	Вес, кг	Длина, мм
Рубеж-Турбо-В-1000	230/1	3,1	1300/2600	32/26	14/23	55	1000
Рубеж-Турбо-В-1500	230/1	5,0	2150/4300	34/27	25/41	85	1700
Рубеж-Турбо-В-2000	230/1	6,0	2600/5200	35/28	31/50	100	2000
