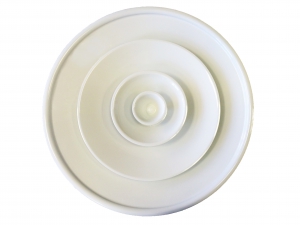

Приточно-вытяжные кольцевые диффузоры ДКУ, ДКФ

Диффузоры кольцевые ДКУ и ДКФ конструктивно состоят из корпуса с подводящим патрубком и центральной вставки состоящей, в свою очередь из набора конических колец неподвижно закрепленных относительно друг друга. Для обеспечения герметичности соединения диффузора с воздуховодом на подводящем патрубке установлено резиновое уплотнение. У диффузора ДКУ центральная вставка имеет возможность осевого перемещения для регулировки и изменения формы воздушной струи от горизонтальной веерной до вертикальной конической. У диффузора ДКФ центральная вставка зафиксирована в положении обеспечивающем формирование вертикальной конической струи. Перемещение центральной вставки относительно корпуса диффузора ДКУ осуществляется посредствам резьбового соединения, специальная конструкция резьбовой втулки обеспечивает фиксацию вставки в нужном положении. В конструкции диффузора ДКУ предусмотрена защита от случайного (при настройке) выворачивания центральной вставки из корпуса.

Материал всех конструктивных элементов диффузора – сталь. Поверхность диффузора окрашена методом порошкового напыления, стандартный цвет белый RAL 9016, возможна окраска в любой цвет по каталогу RAL.

Условия эксплуатации.

Эксплуатация диффузоров ДКУ и ДКФ осуществляется в соответствии с требованиями СНиП 41-01-2003.

-предельные температуры окружающего воздуха: -100С ÷ +700С;

-относительная влажность до 95%;

Монтаж изделия.

Монтаж диффузоров кольцевых в случае использования их как самостоятельных воздухораспределителей с установкой в торцах круглых воздуховодов (отводов) при открытом способе прокладки вентиляционной системы или при потолочном монтаже диффузора (установка изделия на потолке) осуществляется путем крепления подводящего патрубка в воздуховоде посредствам самонарезающих винтов или вытяжных заклепок.
