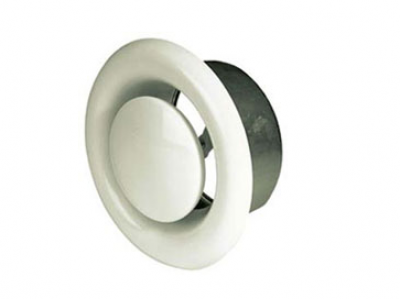

Вытяжные диффузоры VЕ-N

Вытяжные диффузоры VЕ-N предназначены для удаления воздуха из помещений любого назначения: административные, производственные, общественные, жилые, системами вентиляции и кондиционирования.

Диффузор VЕ-N состоит из корпуса (п.1), монтажного патрубка (п.2) и подвижного дискового обтекателя (п.3).

Монтажный патрубок используется для удобного присоединения корпуса вытяжного диффузора VЕ-N к сети воздуховодов. Подвижный обтекатель при вращении перемещается вдоль геометрической оси диффузора, изменяя тем самым «живое сечение» для прохода воздуха и аэродинамическое сопротивление изделия. За счет этого возможно плавное регулирование расхода воздуха через диффузор. При необходимости можно полностью перекрыть «живое сечение» и использовать диффузор в качестве запорного клапана при отключении системы вентиляции или отдельных ее участков. Положение рассекателя фиксируется с помощью контргаек.

Вытяжные диффузоры VE-N изготавливаются из стали 4-х типоразмеров (VE-N 100, VE-N 125, VE-N 160, VE-N 200) и окрашиваются методом порошкового напыления в белый цвет (RAL 9010).

1 - корпус

2 - монтажный патрубок

3 - подвижный дисковый обтекатель

4 - контргайка

Вытяжные диффузоры VЕ-N предпочтительно размещать в подшивном пространстве потолка. Специальный монтажный патрубок присоединяется к воздуховоду с помощью хомута или заклёпок и самонарезающими винтами фиксируется на потолочных панелях.

Вытяжные диффузоры VЕ-N имеют те же аэродинамические и акустические характеристики, что и VE, но отличаются возможностью окраски в любой цвет по каталогу RAL или в «металлические» цвета при изготовлении на заказ.

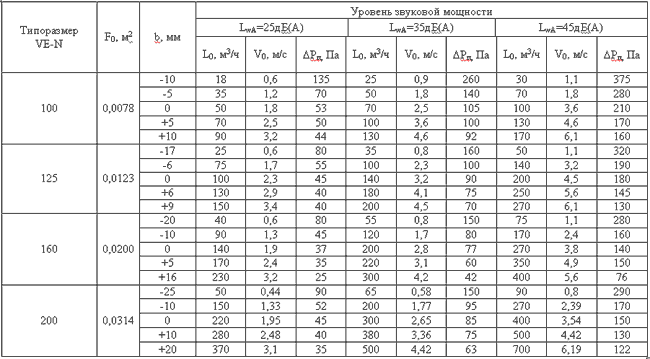

b – расстояние между двумя положеними обтекателя - заподлицо с корпусом и текущим – вдвинутым (со знаком «-») или выдвинутым (со знаком «+»).
