Приточные диффузоры VS-N

Приточные диффузоры VS-N предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха в помещения любого назначения: административные, производственные, общественные, жилые.

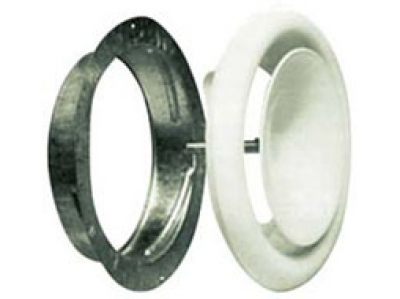

Конструкция приточного диффузора VS-N состоит из корпуса, монтажного патрубка и подвижного дискового обтекателя.

Монтажный патрубок применяется для удобного присоединения корпуса диффузора VS-N к сети воздуховодов. Подвижный обтекатель при вращении перемещается вдоль геометрической оси диффузора, изменяя таким образом «живое сечение» для прохода воздуха, аэродинамическое сопротивление изделия и форму приточной струи от веерной горизонтальной, настилающейся на потолок, до конической вертикальной. При необходимости можно полностью перекрыть «живое сечение» и использовать приточный диффузор VS-N в качестве запорного клапана при отключении системы вентиляции или отдельных ее участков. Положение рассекателя фиксируется с помощью контргаек.

Предпочтительнее размещать приточные диффузоры VS-N в подшивном пространстве потолка. Специальный монтажный патрубок присоединяется к воздуховоду с помощью хомута или заклёпок и фиксируется на потолочных панелях с помощью самонарезающихся винтов.

Приточные диффузоры VS-N изготавливаются из стали 4-х типоразмеров и окрашиваются методом порошкового напыления в белый цвет (RAL 9010).

1 - корпус

2 - монтажный патрубок

3 - подвижный дисковый обтекатель

4 - контргайка

существенно снизить аэродинамическое сопротивление (улучшить аэродинамические характеристики).

При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL, кроме того, возможна покраска в «металлические» цвета.

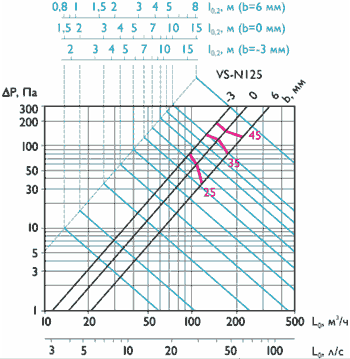

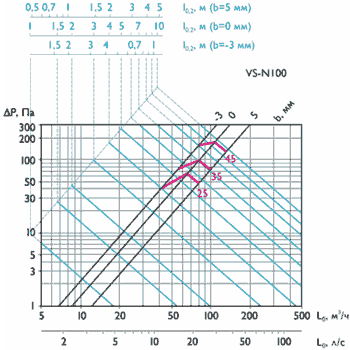

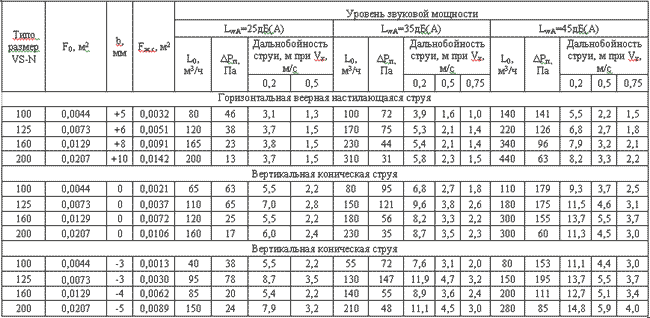

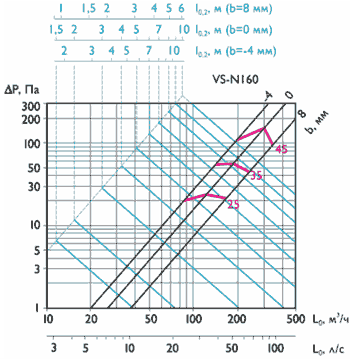

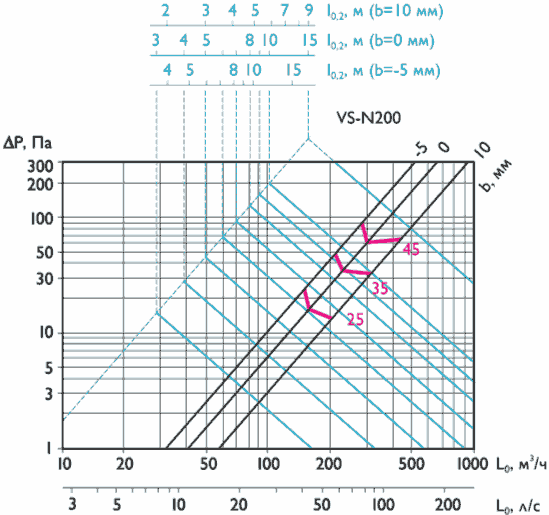

b – расстояние между двумя положениями обтекателя - заподлицо с корпусом и текущим – вдвинутым (со знаком «-») или выдвинутым (со знаком «+»)
