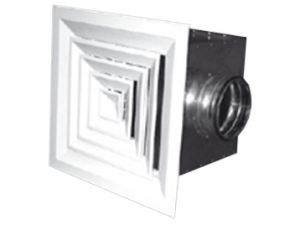

Потолочные диффузоры АПН, АПР, 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С с камерами статического давления

Камеры статического давления предназначены для обеспечения равномерного истечения воздушного потока по сечению воздухораспределителей за счет резкого снижения скорости воздуха в камере. Также камеры статического давления используются для удобства монтажа диффузоров.

Для потолочных диффузоров АПН, АПР, 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С изготавливаются камеры статического давления 3КСД, 3КСР, размеры которых определяются средней расчетной скоростью воздушного потока в них не более 1,5 м/с с учетом рекомендуемой производительности потолочных диффузоров, а также возможностью их размещения в подшивном пространстве потолка.

Для регулирования расхода воздуха во входной патрубок камеры статического давления 3КСР устанавливается регулирующее устройство. Для потолочных диффузоров АПР, 4АПР-П, 4АПР-С с регулятором расхода применение 3КСР нецелесообразно.

Для улучшения технических характеристик камеры статического давления могут изнутри покрываться слоем теплозвукоизоляционного материала. При этом габаритные размеры камеры статического давления не изменяются. Изолирующая облицовка снижает шум на ~6 дБ, сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Материал 3КСД, 3КСР – оцинкованная сталь, подводящий патрубок круглого сечения. Камеры статического давления3КСД, 3КСР для потолочных диффузоров изготавливаются с боковым (по большей стороне) или торцевым подводом воздуха.

Крепление диффузоров к камерам производится самонарезающими винтами по периметру. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

Монтаж камеры статического давления – потолочный. Крепление камер статического давления 3КСД, 3КСР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия отогнутых полок камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Подшивной потолок устанавливается после крепления камер статического давления 3КСД, 3КСР.

При изготовлении камер статического давления на заказ 3КСД, 3КСР возможна окраска в любой цвет по каталогу RAL.

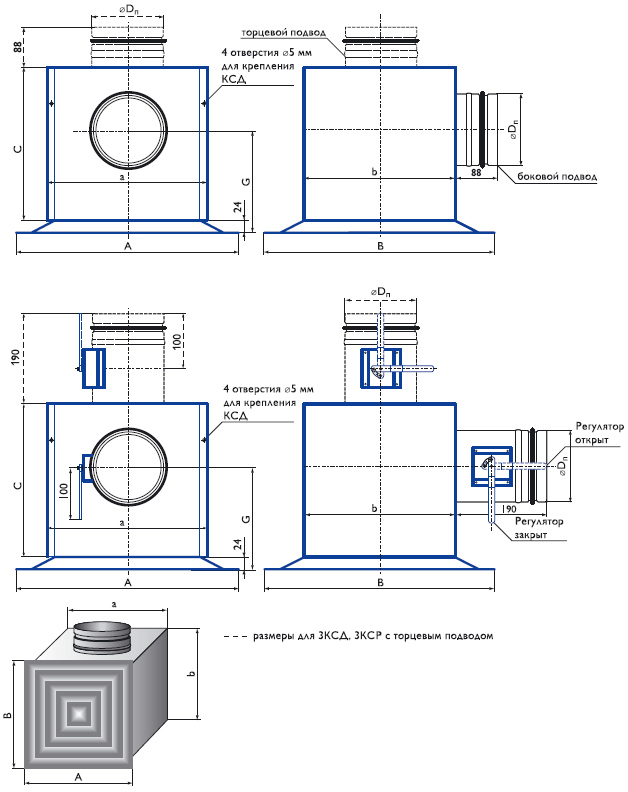

Конструктивные схемы камер статического давления 3КСД, 3КСР с потолочными диффузорами 4АПН, 4АПР, 3АПН, 3АПР, 2АПН, 2АПР, 2АПНу, 2АПРу, 1АПН, 1АПР,4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С

Характеристики камер статического давления 3КСД, 3КСР

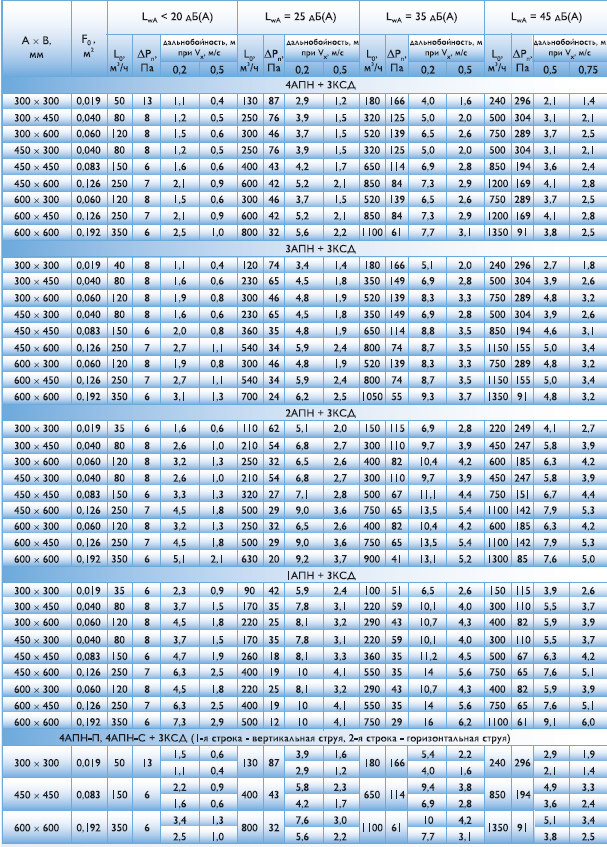

Данные для подбора диффузоров АПН, 4АПН-П , 4АПН-С с камерами статического давления 3КСД при подаче воздуха в помещение

∆P3КСР полн. = К х ∆Рполн,
