Диффузоры потолочные СЕЗОН ВР-ПР

Потолочные алюминиевые решетки (диффузоры) ВР-ПР с комбинированной раздачей воздуха используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа «Армстронг» и потолки других типов в помещениях различного назначения.

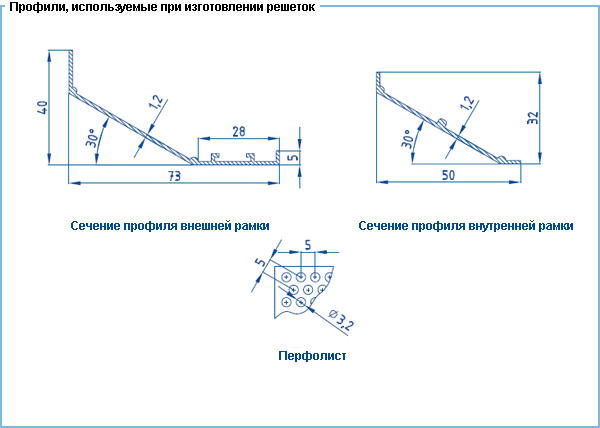

Конструкция Анемостат изготовлен из алюминиевого профиля. Внутренняя часть вентиляционной решетки имеет перфорацию и для удобства монтажа и обслуживания может выниматься и устанавливаться на уже смонтированную внешнюю раму. Комбинированное исполнение позволяет более равномерно распределять воздушный поток в рабочей зоне.

Анемостат устанавливают на направляющие потолка и не закрепляют. Возможно крепление с помощью винтового соединения (монтажные отверстия будут расположены на лицевой стороне рамки решетки по дополнительному заказу).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для вентиляционных решеток ВР-ПР предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Ассортимент потолочных решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление вентиляционных решеток любых размеров, лежащих в диапазоне от 400 до 600 мм с шагом 1 мм.

Пример: 1) ВР-ПР 600х600 с КРВ-1 RAL9010 — вентиляционная решетка потолочного типа со съемной перфорированной частью для установки в ячейку подвесного потолка размером 600х600. Фактический габаритный размер решетки 598х598 мм, с наличием клапана1 расхода воздуха, цвет решетки по каталогу RAL9010; 2) ВР-ПР 600х600 — то же, но без клапана расхода воздуха цвет решетки по каталогу RAL9016 (стандартный цвет при заказе не указывается).

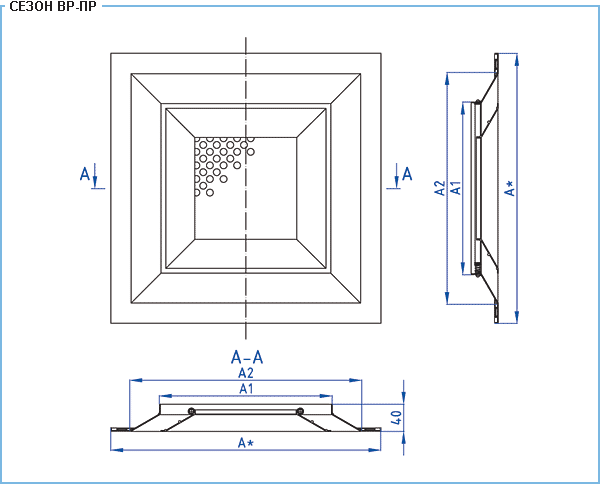

Стандартные размеры квадратных вентиляционных решеток ВР-ПР, площадь свободного сечения (Fc.с) и теоретическая масса (m)

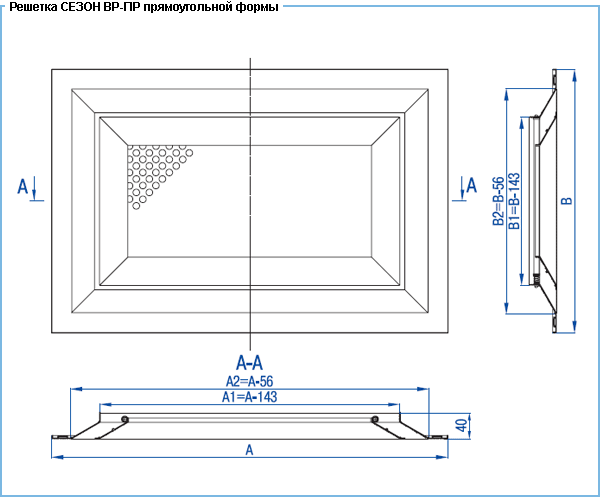

Стандартные размеры прямоугольных вентиляционных решеток ВР-ПР, площадь свободного сечения (Fc.с) и теоретическая масса (m)

Примечания: 1. При установке КРВ-1 площадь свободного сечения (F"с.с) рассчитывается как: F"с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).
