Клапаны КЛАД®-2
Кратко
- Предел огнестойкости
- E 90
- Материал
- оцинкованная сталь
- Климатическое исполнение
- У3 по ГОСТ 15150-69, от -30°C до +40°C
Описание
Клапаны КЛАД®-2(КДМ-2) предназначены для применения в системах механической вытяжной противодымной вентиляции в качестве дымовых клапанов.
Предел огнестойкости дымового клапана КЛАД®-2 (КДМ-2) – E 90.

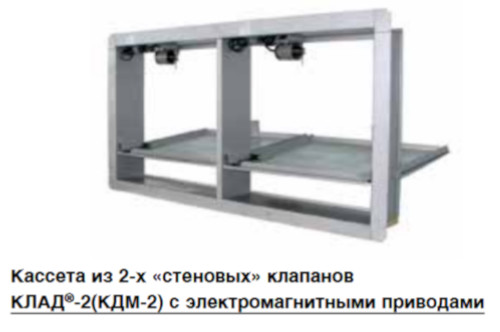

Клапаны выпускаются «стенового» типа с одним присоединительным фланцем и внутренним размещением привода, а также «канального» типа.
Корпус и заслонка клапанов КЛАД®-2(КДМ-2) изготавливаются из оцинкованной стали.
Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°С до +40°С.
Рекомендуемое значение скорости газа через проходное сечение клапанов – не более 20 м·с-1.

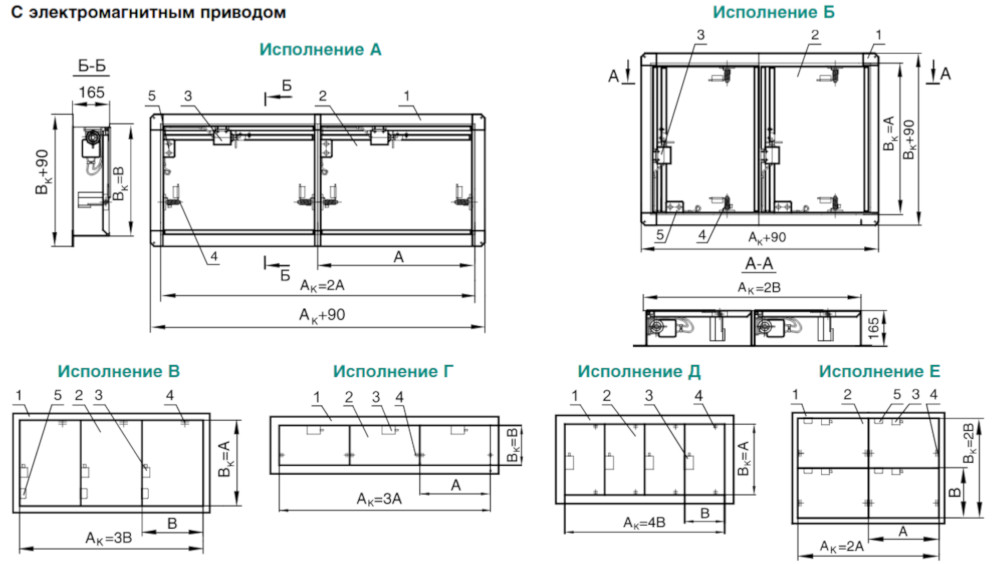

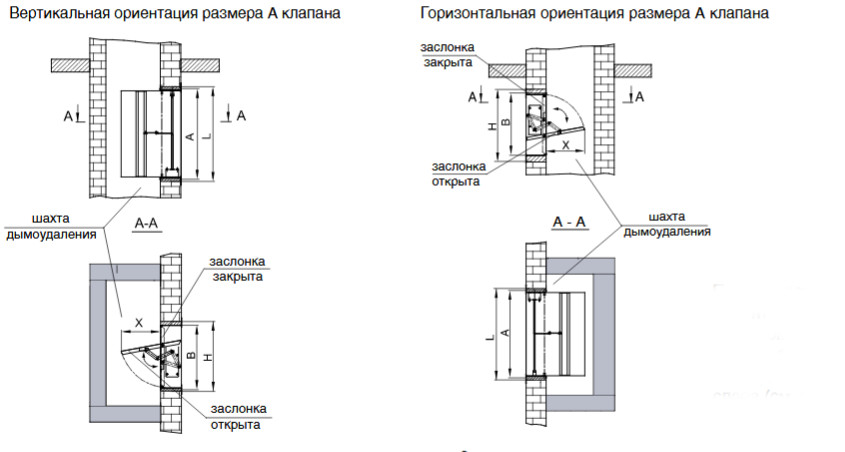

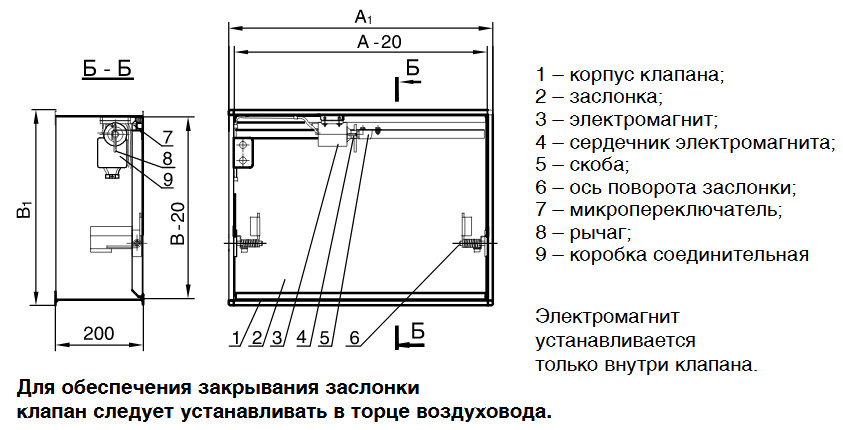

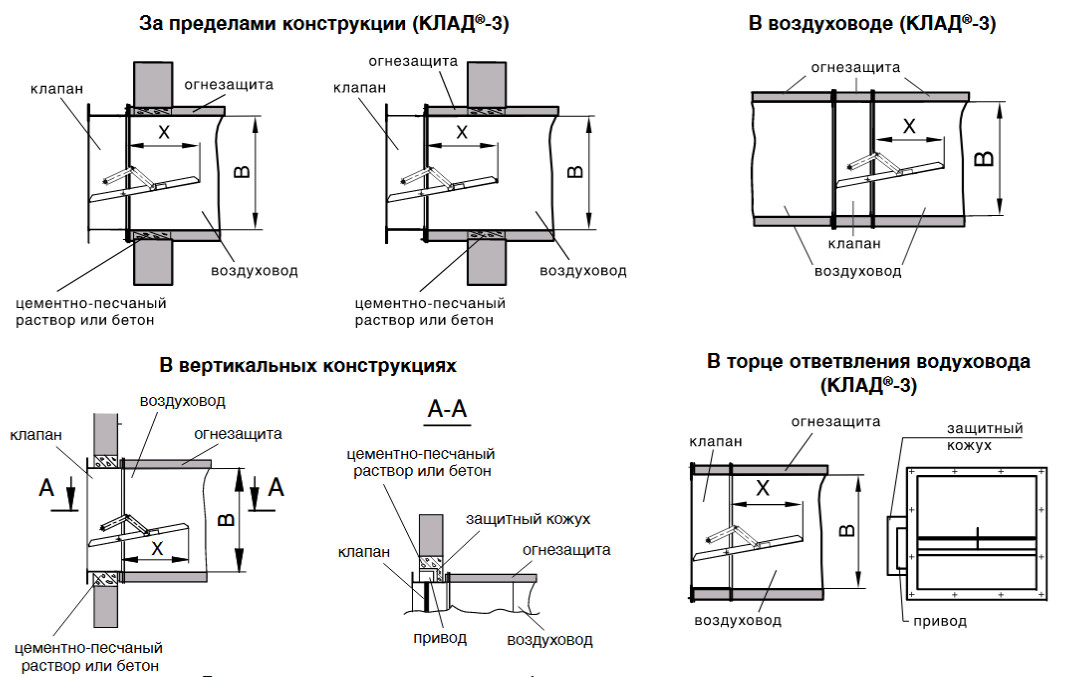

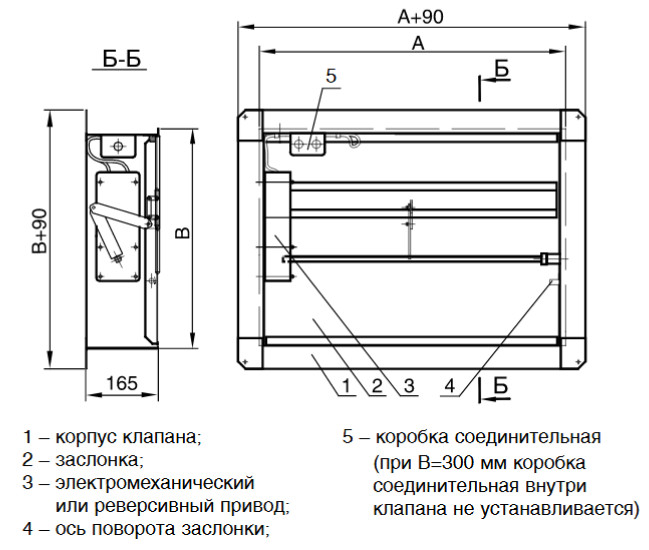

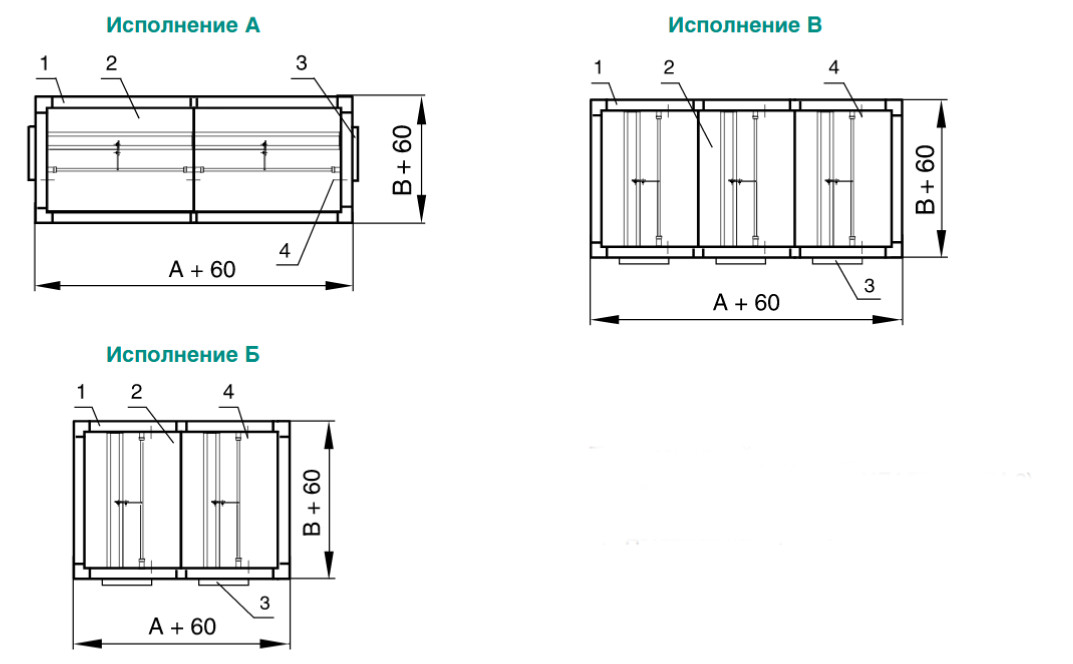

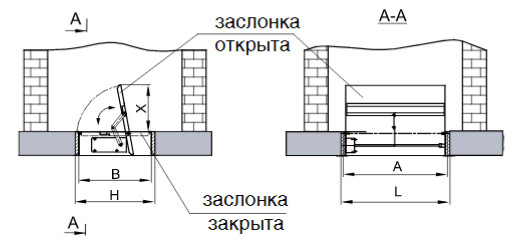

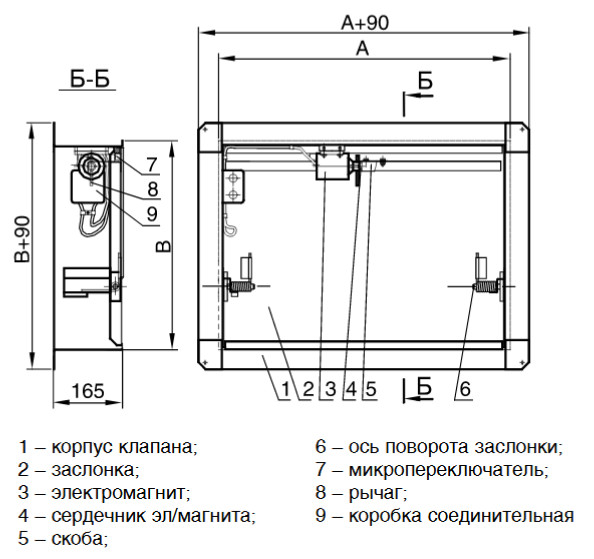

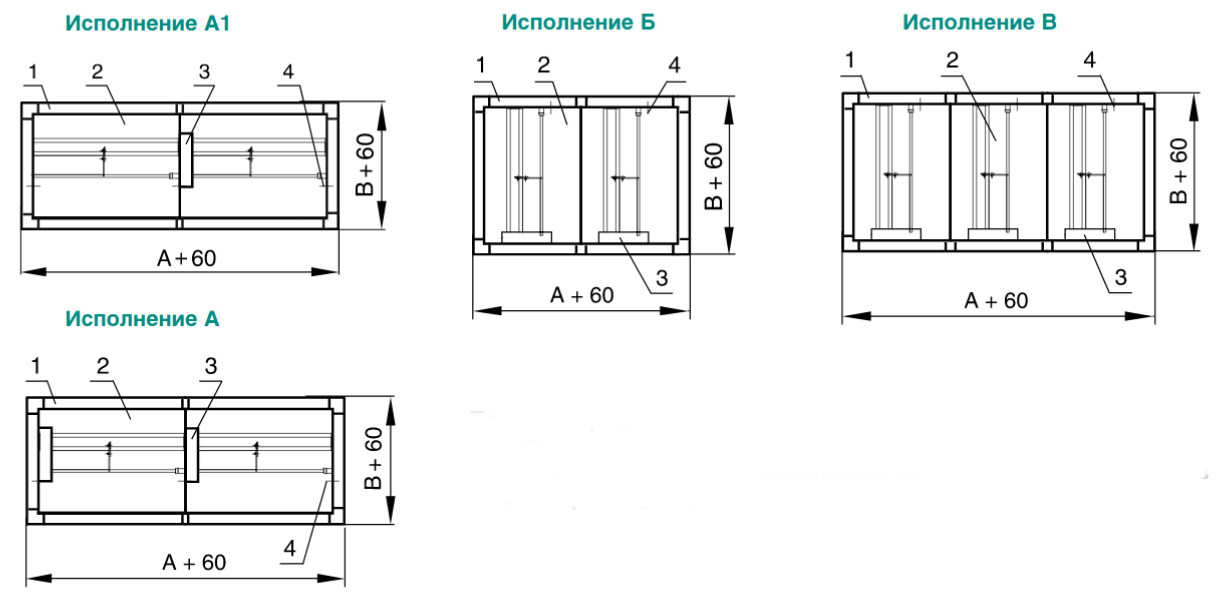

Чертежи и схемы
Таблица подбора
| В, мм | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| ζВ | 0,94 | 0,80 | 0,72 | 0,65 | 0,60 | 0,56 | 0,54 | 0,52 | 0,50 | 0,49 | 0,48 |

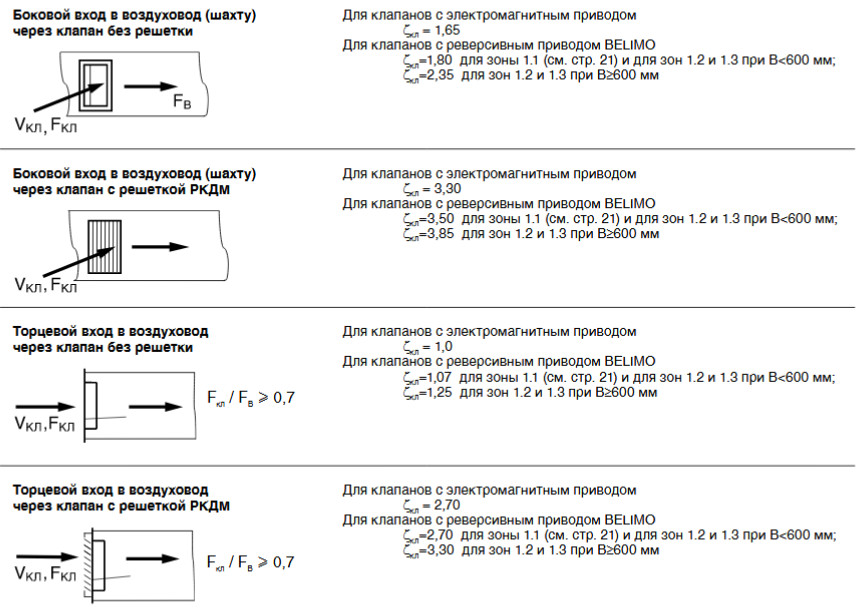

Коэффициент местного сопротивления по ширине клапана
| В, мм | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ζВ | 0,94 | 0,80 | 0,72 | 0,65 | 0,60 | 0,56 | 0,54 | 0,52 | 0,50 | 0,49 | 0,48 |
