Клапаны дымоудаления ДКС-1
Кратко
- Предел огнестойкости
- 1,5 часа (Е90)
- Климатическое исполнение
- УХЛ4 по ГОСТ 15150-69
- Модульная конструкция
- для площади проходного сечения более 0,48 м²
Описание
Клапан ДКС-1 предназначен для открытия проемов в шахтах (каналах) систем вытяжной противодымной вентиляции зданий и сооружений различного назначения.
Предел огнестойкости клапана - 1,5 часа (Е90).
Клапан сохраняет работоспособность вне зависимости от пространственной ориентации плоскости его установки.
Вид климатического исполнения и категория размещения - УХЛ4 по ГОСТ 15150-69.

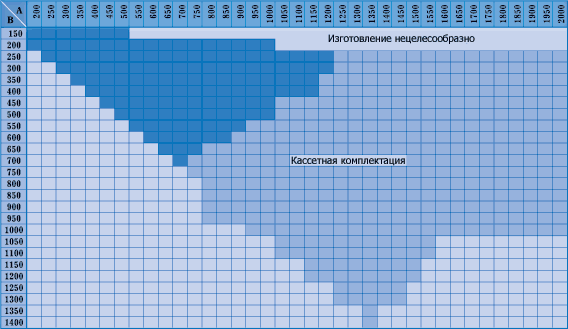

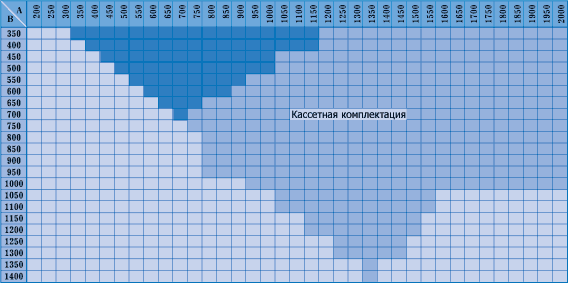

Для клапанов с площадью проходного сечения более 0,48 м2 используется модульная конструкция заслонки.
Окружающая среда должна быть взрывобезопасной, не содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

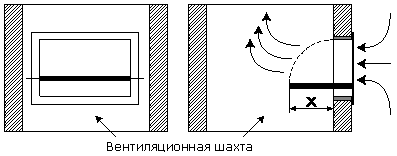

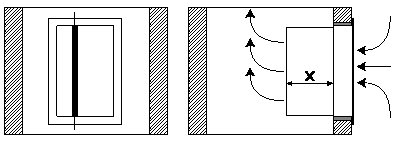

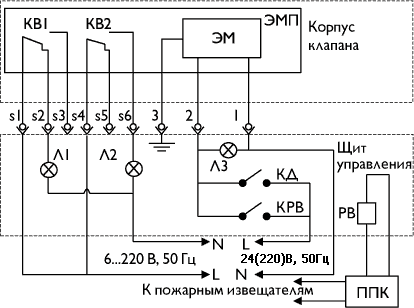

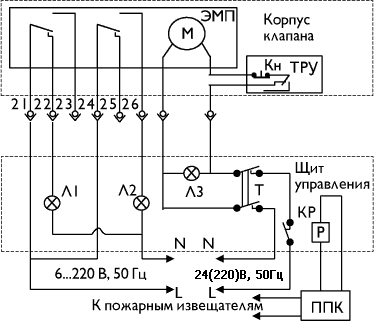

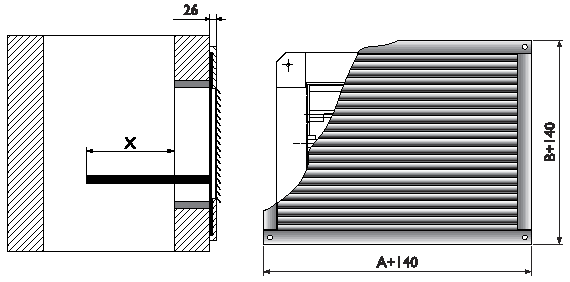

Чертежи и схемы
Таблица подбора
Тип привода | Электромагнитный | Электромеханический |
| Способ открытия заслонки | - автоматический по сигналам пожарной автоматики; - дистанционный с пульта управления или от кнопки в месте установки клапана; - вручную от рычага на приводе клапана | - автоматический по сигналам пожарной автоматики; - дистанционный с пульта управления; - от тумблера в месте установки клапана |
| Способ закрытия заслонки | - вручную | - дистанционный с пульта управления |
| Механизм - открытия заслонки - закрытия заслонки | - возвратная пружина | - механизм с возвратной пружиной; - электродвигатель |
| Принцип срабатывания привода | - подача напряжения на электромагнит | - отключение питающего напряжения |
| Количество срабатываний | - многократное при ручном взведении | - многократное при дистанционном взведении |
| Время поворота заслонки, не более, с: - в закрытое положение - в открытое положение |
|
|
| Потребляемая мощность, Вт: - закрывание заслонки - в закрытом положении |
|
|
| Степень защиты | IP54 | IP54 |
| Цепи контроля | Двухпозиционные выключатели | Двухпозиционныевыключатели SPDT |
| Напряжение и токи цепей контроля | До 220 В,до 2А, 50Гц | До 230 В, 3(1,5) А, 50Гц |

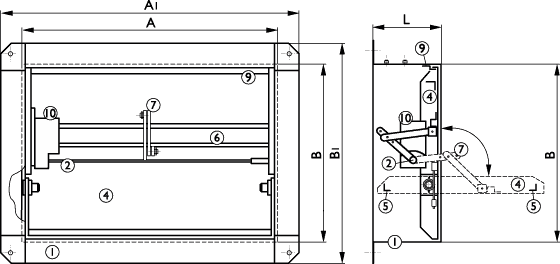

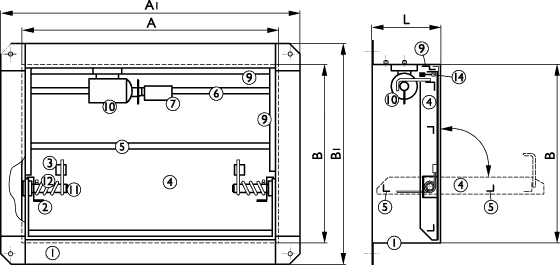

Таблица подбора
Тип клапана | А1 | В1 | L |
ДКС-1 (АхВ) | А+90 | В+90 | 165 |
Сравнение типов привода
| Параметр | Электромагнитный | Электромеханический Polar Bear |
|---|---|---|
| Способ открытия заслонки | автоматический по сигналам пожарной автоматики; дистанционный с пульта управления или от кнопки в месте установки клапана; вручную от рычага на приводе клапана | автоматический по сигналам пожарной автоматики; дистанционный с пульта управления; от тумблера в месте установки клапана |
| Способ закрытия заслонки | вручную | дистанционный с пульта управления |
| Время поворота заслонки, с | 2 (закрытие) | 120 (закрытие); 10 (открытие) |
| Потребляемая мощность, Вт | 42 / 42 | 8 / 4,5 |
| Степень защиты | IP54 | IP54 |
| Напряжение и токи | до 220 В, до 2А, 50Гц | до 230 В, 3(1,5) А, 50Гц |
