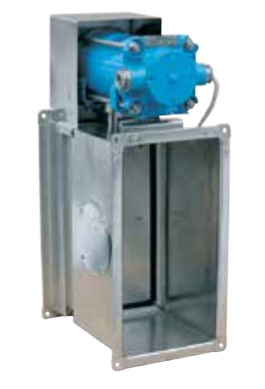

Клапан КЛОП-1(60/90)-НЗ/Д обычного и специального исполнения

Кратко

Климатическое исполнение: У3 по ГОСТ 15150-69, от -30°C до +40°C
Ограничение применения: не для помещений категорий А и Б

Описание

Противопожарные нормально открытые (огнезадерживающие) клапаны КЛОП®-1 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.

Нормально закрытые клапаны КЛОП®-1 используются в качестве клапанов механической приточно-вытяжной противодымной вентиляции, клапаны могут применяться также в качестве дымовых.

Клапаны КЛОП®-1 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.

Клапаны КЛОП®-1 выпускаются прямоугольного сечения только «канального» типа с двумя фланцами.

Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°C до +40°С.

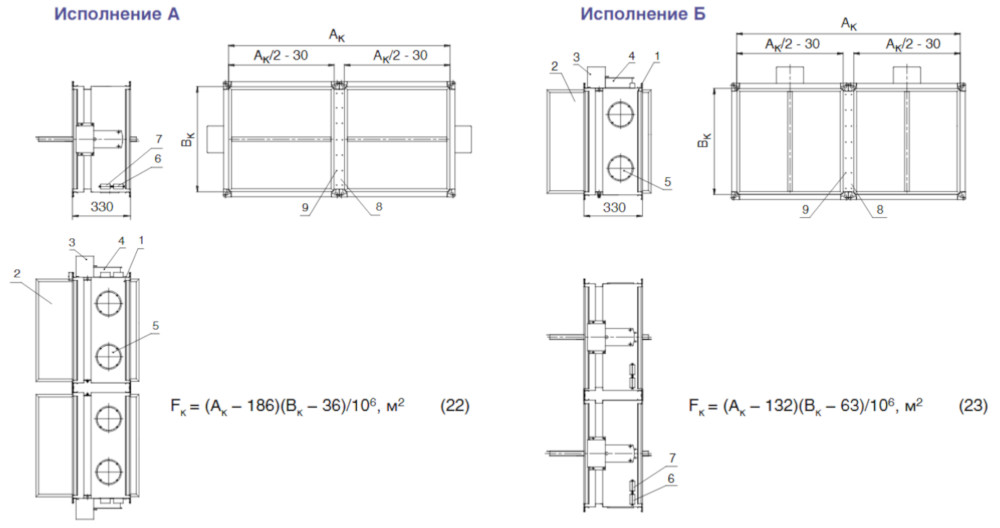

Чертежи и схемы

Таблица подбора

В, мм	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
Х, мм	0	0	22	47	72	97	122	147	172	197	222	247	272	297	322	347	372	397
Х₁, мм	0	0	0	0	0	0	0	0	12	37	62	87	112	137	162	187	212	237
