Клапан КЛОП-3(120)-НЗ/Д
Кратко
- Исполнение
- обычное (общепромышленное) и морозостойкое
- Применение
- приточные системы лифтов для транспортирования пожарных подразделений
Описание
Противопожарные клапаны КЛОП®-3 по функциональному назначению изготавливаются в двух исполнениях – нормально открытые (НО) и нормально закрытые.
Нормально открытые (огнезадерживающие) клапаны КЛОП®-3 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.
Нормально закрытые (НЗ) клапаны КЛОП®-3 используются в системах механической вытяжной и приточной противодымной вентиляции, в том числе в приточных системах лифтов для транспортирования пожарных подразделений и системах компенсирующей подачи воздуха.
НЗ клапаны могут применяться в качестве дымовых клапанов в системах дымоудаления с механическим побуждением.

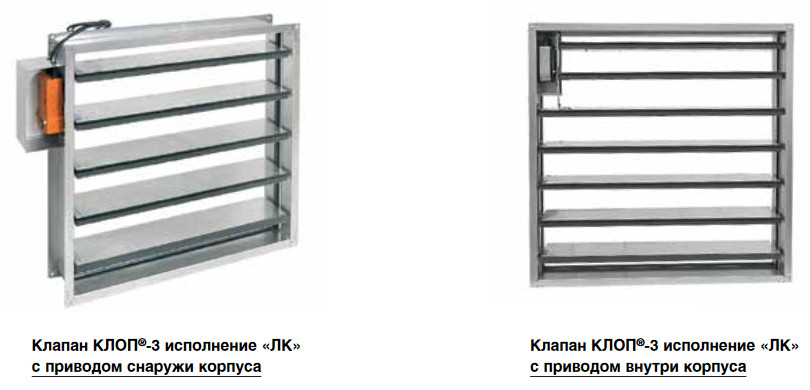

Клапаны КЛОП-3 изготавливаются в обычном (общепромышленном) и «морозостойком» исполнении.

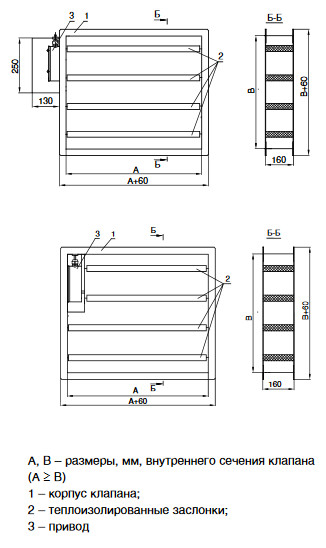

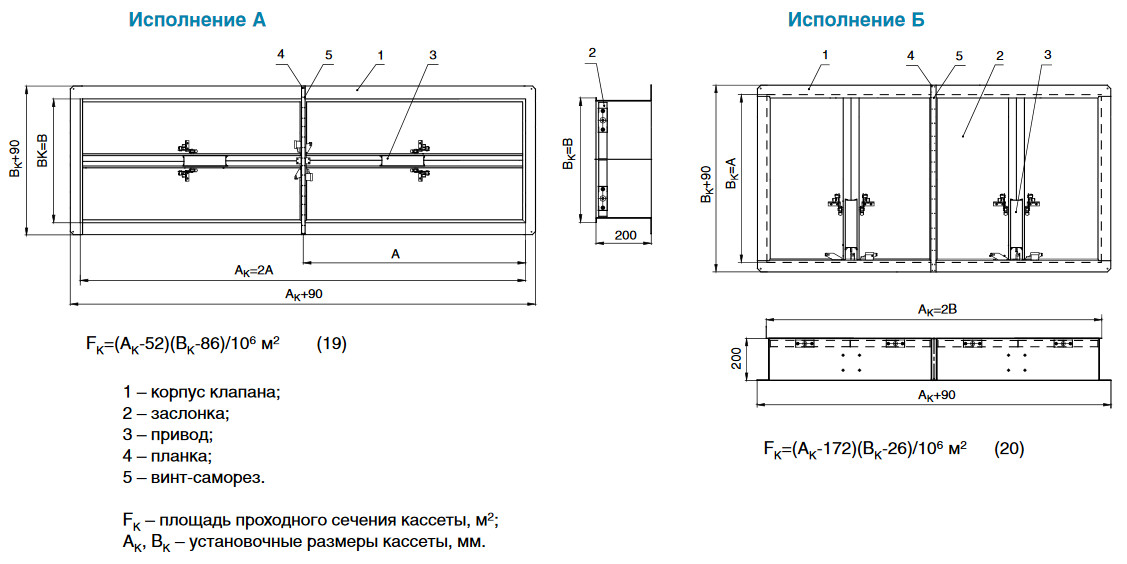

Чертежи и схемы
Таблица подбора
| В, мм | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| Х, мм | 0 | 14 | 39 | 64 | 89 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 |
| Х1, мм | 0 | 0 | 13 | 38 | 63 | 0 | 0 | 0 | 0 | 18 | 43 | 68 | 93 | 118 | 143 | 168 | 193 | 218 |
Таблица подбора
| В, мм | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| ζB | 1,57 | 0,59 | 0,37 | 0,28 | 0,24 | 0,72 | 0,52 | 0,41 | 0,34 | 0,29 | 0,26 | 0,23 | 0,22 | 0,20 | 0,19 | 0,18 | 0,17 | 0,16 |
Таблица подбора
| В, мм | 350 | 400 | 440 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| Х, мм | 114 | 114 | 114 | 114 | 114 | 114 | 114 | 114 | 139 | 164 | 189 | 214 | 239 | 264 | 298 |

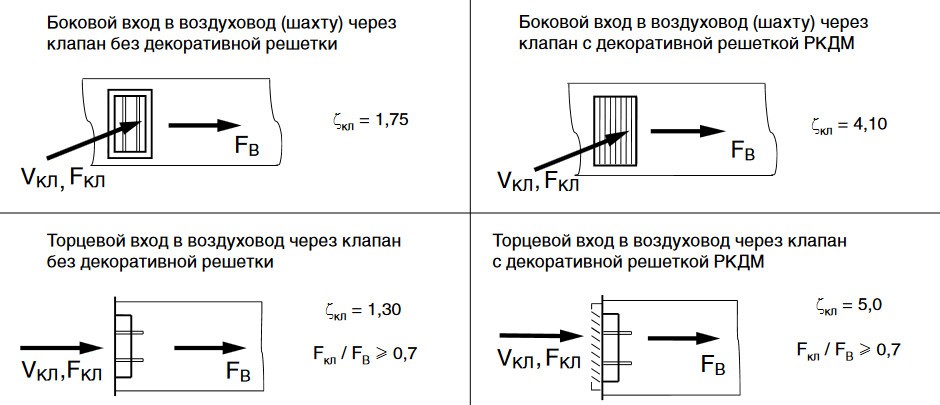

Коэффициент местного сопротивления по ширине клапана
| В, мм | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ζB | 1,57 | 0,59 | 0,37 | 0,28 | 0,24 | 0,72 | 0,52 | 0,41 | 0,34 | 0,29 | 0,26 | 0,23 | 0,22 | 0,20 | 0,19 | 0,18 | 0,17 | 0,16 |
