Клапан КЛОП-3(90)-НО
Кратко
- Исполнение
- «канальный» тип (2 фланца) и «стеновой» тип (1 фланец)
- Применение
- системы вентиляции и кондиционирования, противодымная вентиляция
Описание
Противопожарные клапаны КЛОП®-3 по функциональному назначению изготавливаются в двух исполнениях – нормально открытые (НО) и нормально закрытые.
Нормально открытые (огнезадерживающие) клапаны КЛОП®-3 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.
Нормально закрытые (НЗ) клапаны КЛОП®-3 используются в системах механической вытяжной и приточной противодымной вентиляции, в том числе в приточных системах лифтов для транспортирования пожарных подразделений и системах компенсирующей подачи воздуха.

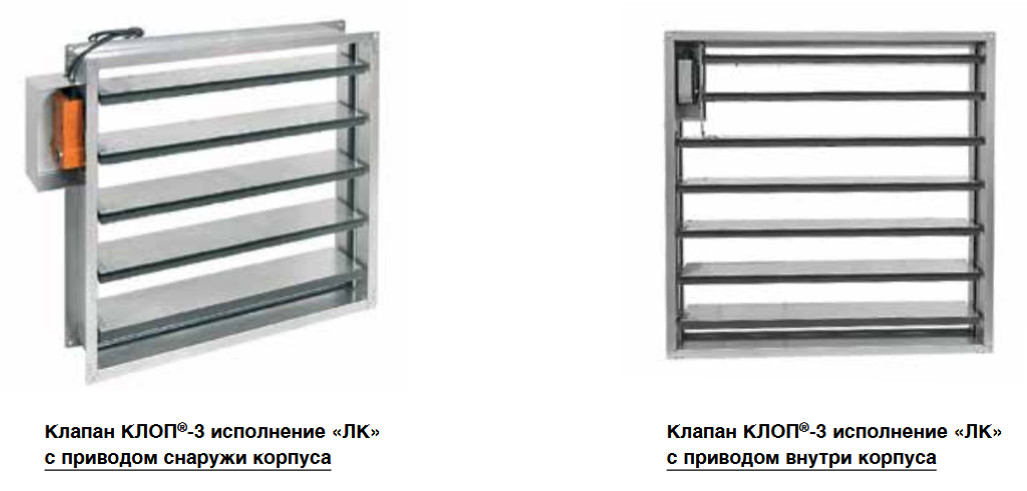

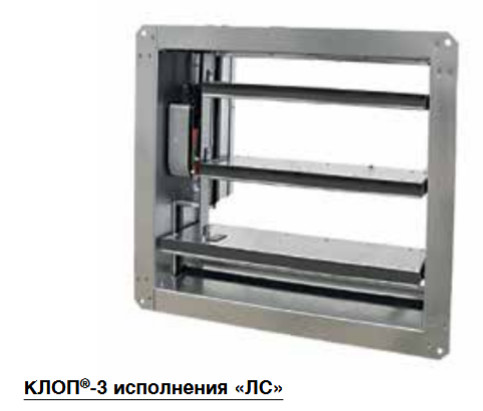

Клапаны КЛОП®-3 выпускаются прямоугольного сечения «канального» типа с двумя присоединительными фланцами с наружным размещением привода, а также «стенового» типа с одним присоединительным фланцем с внутренним размещением привода.

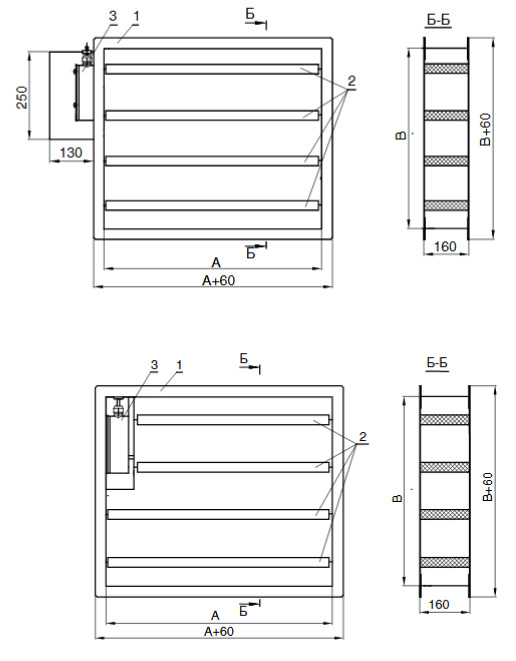

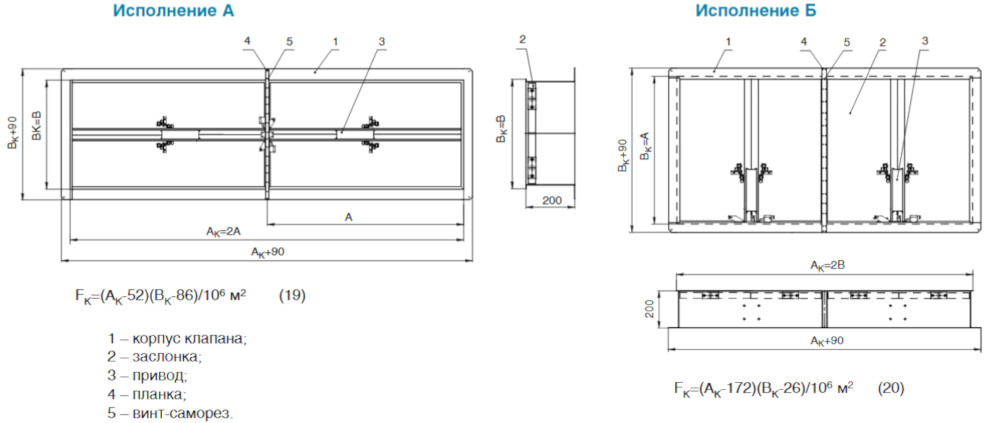

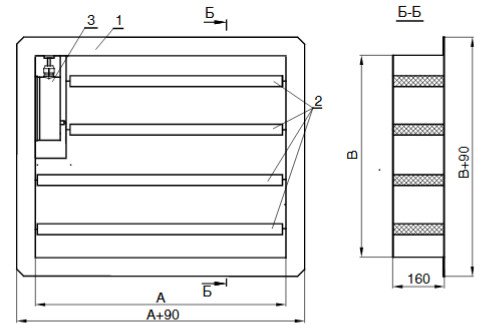

Чертежи и схемы
Таблица подбора
| В, мм | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| Х, мм | 0 | 14 | 39 | 64 | 89 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 |
| Х1, мм | 0 | 0 | 13 | 38 | 63 | 0 | 0 | 0 | 0 | 18 | 43 | 68 | 93 | 118 | 143 | 168 | 193 | 218 |
Таблица подбора
| В, мм | 350 | 400 | 440 | 450 | 500 | 550 | 600 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| Х, мм | 114 | 114 | 114 | 114 | 114 | 114 | 114 | 139 | 164 | 189 | 214 | 239 | 264 | 298 |
Значения вылетов заслонки за корпус клапана прямоугольного сечения
| В, мм | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Х, мм | 0 | 14 | 39 | 64 | 89 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 76 |
| Х1, мм | 0 | 0 | 13 | 38 | 63 | 0 | 0 | 0 | 0 | 18 | 43 | 68 | 93 | 118 | 143 | 168 | 193 | 218 |
