Канальные взрывозащищенные вентиляторы (RKX)

Канальные взрывозащищенные вентиляторы типа RKХ (Ostberg) оснащены асинхронным двигателем с внешним ротором и уплотненными подшипниками за счет чего увеличивается срок их службы. Корпус вентилятора RKХ изготовлен из оцинкованной стали. Рабочее колесо канального вентилятора изготовлено из того же материала, что и корпус, и проходит статическую и динамическую балансировку. Канальные взрывозащищенные вентиляторы RKХ имеют загнутые вперед лопатки.

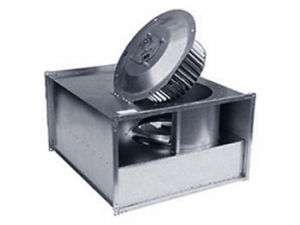

Чтобы обеспечить требования взрывозащищенности, входной диффузор вентилятора RKX выполнен искробезопасным и изготовлен из меди. Рабочее колесо и двигатель вентилятора RKХ расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным.

Взрывозащищенные вентиляторы изготовлены в соответствии с требованиями стандартов EN 50014, EN 50019, EN 13463-1 и EN 13463-5 и обеспечивают повышенный уровень безопасности в соответствии с требованиями EEx e IIB + H2 T3.

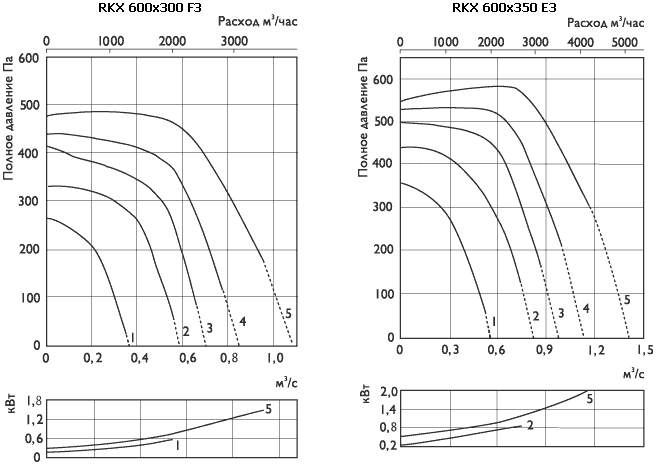

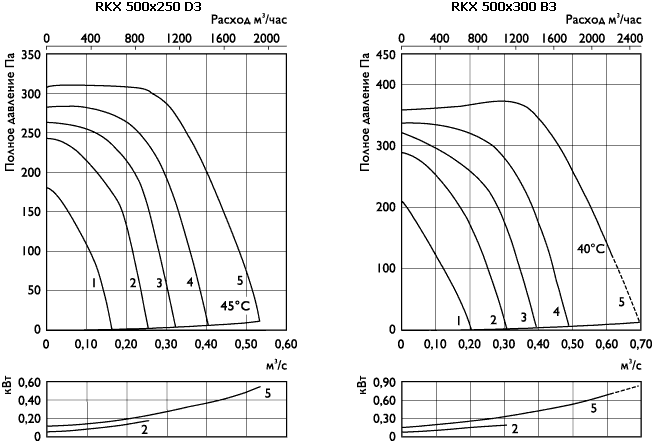

Регулирование скорости канальных взрывозащищенных вентиляторов RKХ осуществляется в диапазоне от 25 до 100% изменением подаваемого напряжения. Это достигается благодаря использованию пятиступенчатого трансформатора. К одному трансформатору можно подключить несколько вентиляторов, если общий рабочий ток вентиляторов не превышает номинальный ток трансформатора. Оборудование по взрывоопасности должно соответствовать классу помещения, в котором оно установлено.

Установка Канальные взрывозащищенные вентиляторы RKХ можно устанавливать в любом положении.

Защита двигателя Двигатели вентиляторов RKX имеют встроенный терморезистор (РТС), контакты которого необходимо подключать к термозащитному автомату U-EK 230E, чтобы обеспечить бесперебойную работу оборудования .

Аксессуары Дополнительно к взрывозащищенному вентилятору RKХ предлагаются гибкие вставки, глушитель, хомуты, взрывозащищенные клеменная коробка и термозащитный автомат U-EK 230E, другие вентиляционные принадлежности.

LpA - уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м² на расстоянии 3,0 м.

Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает вентилятор или где установлено!

Все вентиляторы поставляются в полностью собранном виде и готовы к подключению.

Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.

Электрические параметры должны соответствовать спецификации на табличке вентилятора.

Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.

Электрическое подключение должно выполняться в соответствии со схемой подключения приведённой на клеммной коробке, согласно маркировке клемм.

Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя.

Вентиляторы должны быть заземлены.

Вентилятор должен быть установлен в соответствии с направлением потока воздуха (направление потока указано стрелкой на вентиляторе).

Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо.

Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное необходимое обслуживание - это очистка. Рекомендуется производить осмотр и очистку вентилятора каждые 6 месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.

Двигатель и рабочее колесо полностью остыли.

Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.

Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы.

В случае повышенного шума при работе вентилятора проверьте рабочее колесо на перекос.

Подшипники, в случае повреждения, подлежат замене.

Проверить поступает ли напряжение на вентилятор.

Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя.

В случае возврата вентилятора необходимо очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности (заявление).
