Приточные установки Компакт
Кратко
- Производитель
- Арктос
- Класс фильтра
- EU3
- Толщина изоляции корпуса
- 25 мм
- Применение
- квартиры, магазины, офисы, мастерские
Описание
Приточные вентиляционные установки Компакт предназначены для работы в помещениях небольших объёмов: квартирах, магазинах, офисах, мастерских и т. д.
В компактном звуко-, теплоизолированном корпусе (толщина изоляции 25 мм) размещены: фильтр, вентилятор, нагреватель.
Все вентиляторы оборудованы асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы.
Выпускается три типоразмера приточных вентиляционных установок Компакт с различными исполнениями по производительности вентиляторов и мощности нагревателей.
Все установки Компакт комплектуются фильтрами класса EU3.
Для индикации степени загрязнения фильтра в комплект каждой установки входит датчик давления.
Установки с электронагревателем можно монтировать в любом положении.
Установки с водяным нагревателем необходимо монтировать в положении, обеспечивающем нормальное вентилирование теплообменника.
Приточные установки Компакт (Арктос) легко подсоединяются к воздуховодам прямоугольного сечения.
Малые размеры приточных установок позволяют устанавливать их в зависимости от типоразмера в подвесных потолках глубиной не менее 350–420 мм.
При монтаже необходимо обеспечить доступ для сервисного обслуживания оборудования и замены фильтра.
Для управления работой приточных вентиляционных установок Компакт (Арктос) разработаны управляющие модули SCM и MSS.
Они состоят из пульта управления RCU-30 и щита автоматики.
Регулирование скорости вентилятора установок Компакт 1 и Компакт 2 осуществляется трёхступенчатым трансформатором.
Для регулирования температуры приточного воздуха на выходе из установки, в зависимости от мощности электронагревателя, предусмотрен симисторный регулятор температуры Pulser или ТТС, а для водяного нагревателя OPTIGO.
Двигатели вентиляционных установок Компакт 1 и Компакт 2 защищены встроенными термоконтактами с автоматическим перезапуском.
Электронагреватели приточных установок оснащены двухступенчатой защитой от перегрева.
Первая ступень настроена на 55°С и перезапускается автоматически, вторая ступень настроена на 120°С и перезапускается вручную.
Для предохранения водяного нагревателя от размораживания предусмотрен капилярный термостат защиты теплообменника по минимальной температуре воздушного потока.
Дополнительно необходимо установить температурный датчик для защиты теплообменника по температуре обратной воды.

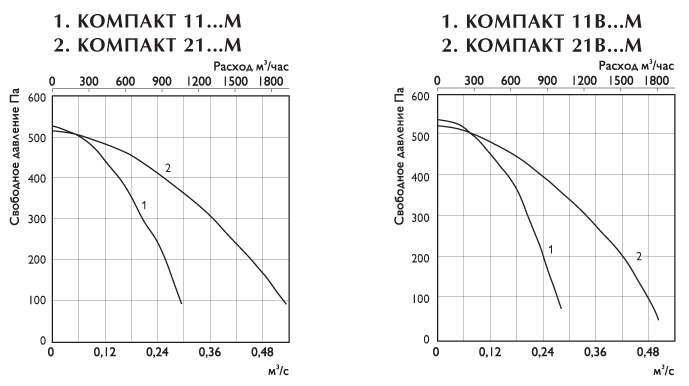

Чертежи и схемы
Таблица подбора

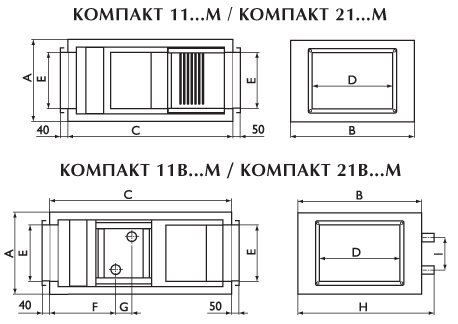

| Тип установки | А | В | С | D | E | F | G | H | I | ’d** |
| Компакт 1109М | 320 | 570 | 1070 | 400 | 200 | - | - | - | - | - |
| Компакт 1112М | 320 | 570 | 1070 | 400 | 200 | - | - | - | - | - |
| Компакт 1115М | 320 | 570 | 1070 | 400 | 200 | - | - | - | - | - |
| Компакт 11В2М | 320 | 570 | 835 | 400 | 200 | 290 | 30 | 670 | 165 | ½" |
| Компакт 11В3М | 320 | 570 | 835 | 400 | 200 | 280 | 50 | 670 | 165 | ½" |
| Компакт 11В4М | 320 | 570 | 835 | 400 | 200 | 270 | 70 | 670 | 160 | ½" |
| Компакт 2112М | 390 | 670 | 1170 | 500 | 250 | - | - | - | - | - |
| Компакт 2117М | 390 | 670 | 1170 | 500 | 250 | - | - | - | - | - |
| Компакт 2127М | 390 | 670 | 1170 | 500 | 250 | - | - | - | - | - |
| Компакт 21В2М | 390 | 670 | 835 | 500 | 250 | 290 | 30 | 752 | 235 | ½" |
| Компакт 21В3М | 390 | 670 | 835 | 500 | 250 | 290 | 35 | 752 | 235 | ½" |
| Компакт 21В4М | 390 | 670 | 835 | 500 | 250 | 290 | 40 | 752 | 220 | ½" |
Таблица подбора
Тип установки | Расход воздуха, м3/ч | Напряжение, В/Ф | Мощность нагревателя, кВт | Мощность вентилятора, кВт | Вес, кг |
| Компакт 1109М | 1050 | 400/3 | 9,0 | 0,3 | 52 |
| Компакт 1112М | 1050 | 400/3 | 12,0 | 0,3 | 52 |
| Компакт 1115М | 1050 | 400/3 | 15,0 | 0,3 | 52,5 |
| Компакт 11В2М | 1050 | 230/1 | 15,0* | 0,3 | 43 |
| Компакт 11В3М | 1050 | 230/1 | 19,4* | 0,3 | 44 |
| Компакт 11В4М | 1050 | 230/1 | 24,8* | 0,3 | 45 |
| Компакт 2112М | 2000 | 400/3 | 12,0 | 0,6 | 81,5 |
| Компакт 2117М | 2000 | 400/3 | 17,0 | 0,6 | 82,5 |
| Компакт 2127М | 2000 | 400/3 | 27,0 | 0,6 | 83,5 |
| Компакт 21В2М | 2000 | 230/1 | 25,2* | 0,6 | 56 |
| Компакт 21В3М | 2000 | 230/1 | 35,8* | 0,6 | 57,5 |
| Компакт 21В4М | 2000 | 230/1 | 44,1* | 0,6 | 58,5 |

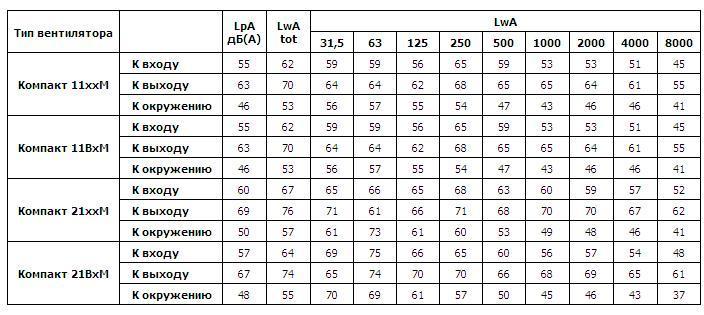

Технические характеристики
| Тип установки | Расход воздуха, м³/ч | Напряжение, В/Ф | Мощность нагревателя, кВт | Мощность вентилятора, кВт | Вес, кг |
|---|---|---|---|---|---|
| Компакт 1109М | 1050 | 400/3 | 9,0 | 0,3 | 52 |
| Компакт 1112М | 1050 | 400/3 | 12,0 | 0,3 | 52 |
| Компакт 1115М | 1050 | 400/3 | 15,0 | 0,3 | 52,5 |
| Компакт 11В2М | 1050 | 230/1 | 15,0* | 0,3 | 43 |
| Компакт 11В3М | 1050 | 230/1 | 19,4* | 0,3 | 44 |
| Компакт 11В4М | 1050 | 230/1 | 24,8* | 0,3 | 45 |
| Компакт 2112М | 2000 | 400/3 | 12,0 | 0,6 | 81,5 |
| Компакт 2117М | 2000 | 400/3 | 17,0 | 0,6 | 82,5 |
| Компакт 2127М | 2000 | 400/3 | 27,0 | 0,6 | 83,5 |
| Компакт 21В2М | 2000 | 230/1 | 25,2* | 0,6 | 56 |
| Компакт 21В3М | 2000 | 230/1 | 35,8* | 0,6 | 57,5 |
| Компакт 21В4М | 2000 | 230/1 | 44,1* | 0,6 | 58,5 |
