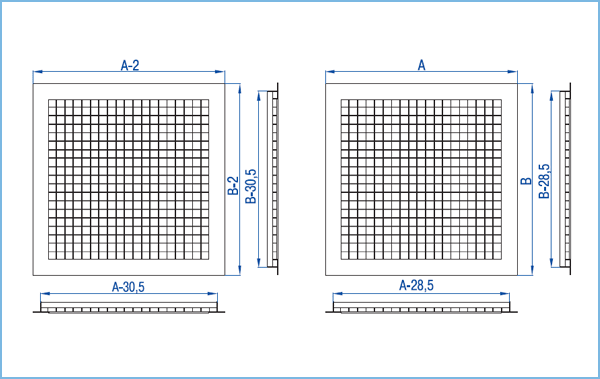

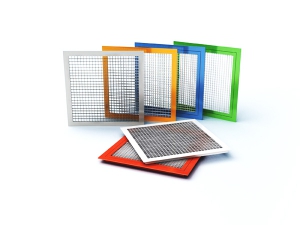

Ячеистые (сотовые) решетки СЕЗОН ВР-Я, ВР-ПЯ

Ячеистые (сотовые) решетки ВР-Я используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначений. Потолочные ячеистые решетки ВР-ПЯ используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа Армстронг в помещаниях различного типа и назначений.

Вентиляционные решетки ВР-Я изготовлены из алюминиевого профиля в виде рамки и пластиковой ячеистой вставки с квадратными ячейками 15x15 мм.

Конструкция вентиляционной решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий в строительный проем размерами больше чем 600x600 мм.

Рамка вентиляционной решетки ВР-ПЯ изготавливается из таврового профиля. Вентиляционные решетки устанавливаются на направляющие потолка и не закрепляются.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия - белый RAL 9016 при заказе не указывается, возможна окраска в любой цвет по каталогу RAL.

Для вентиляционных решеток ВР-Я, СЕЗОН ВР-ПЯ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Коэффициент свободного сечения вентиляционных решеток ВР-Я, ВР-ПЯ Кс.с.=0,87.

Ассортимент вентиляционных решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице 1 (для решеток ВР-Я) и таблице 2 (для решеток ВР-ПЯ).

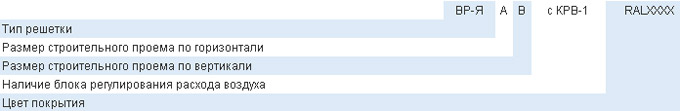

Пример: ВР-Я 400×250 с КРВ-1 – вентиляционная решетка ВР-Я в строительный проем размерами 400 мм по горизонтали и 250 мм по вертикали, с наличием клапана расхода воздуха КРВ-1, цвет рамки по каталогу RAL9016.

Пример: ВР-ПЯ 600x600 - потолочная ячеистая вентиляционная решетка СЕЗОН ВР-ПЯ для установки в ячейку подвесного потолка размером 600x600 (фактический габаритный размер решетки 598x598 мм). Цвет рамки по каталогу RAL9016.

Примечания: 1. При установке КРВ-1 площадь свободного сечения (F"с.с.) рассчитывается как: F"с.с= Fc.c·Кр (значения коэффициента Кр приведены в нижеприведенной таблице).
