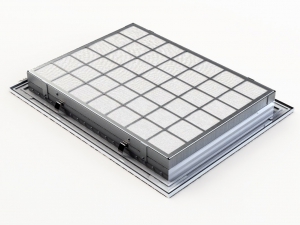

Вентиляционные решетки АМН, АДН, АЛН, РСН, ПРН, АВН с фильтром

Вентиляционные решетки с фильтром очистки воздуха используются в системах вентиляции и кондиционирования, и предназначены для подачи воздуха в общественные, административные и бытовые помещения. Вентиляционные решетки с фильтром очистки воздуха устанавливаются в стенах и перегородках помещений с повышенными требованиями к чистоте воздуха (компьютерные центры, библиотеки, архивы, рестораны).

Изделие состоит из вентиляционной решетки АМН, АДН, АЛН, РСН, ПРН, АВН и блока из оцинкованной стали с фильтром из полиэстера класса очистки G3, F5 и F7, F9 белого цвета или пенополиуретана класса очистки G2 черного цвета.

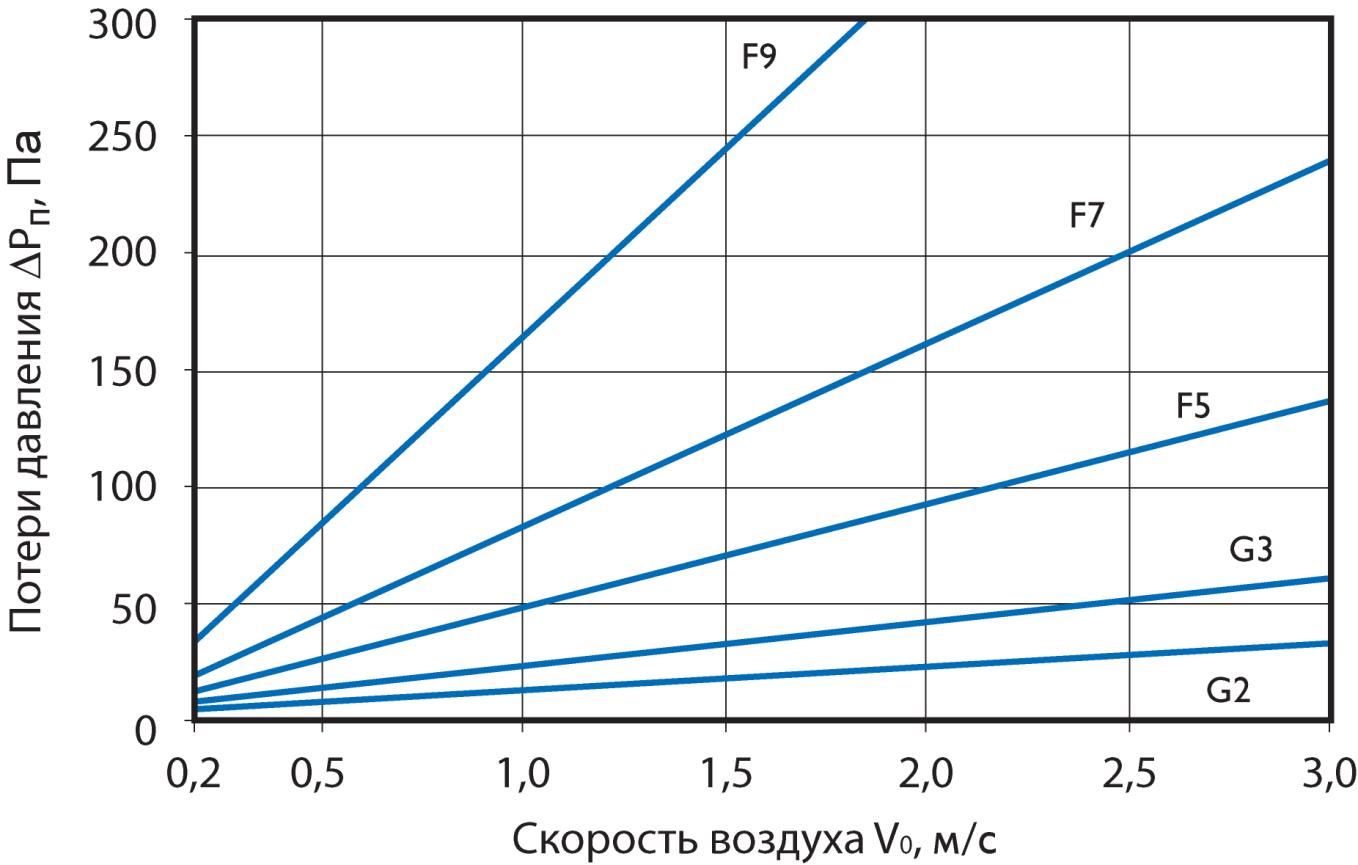

Аэродинамические характеристики фильтров классов G2, G3, F5, F7, F9 для решёток АМН, АДН, АЛН, РСН, ПРН, АВН

Характеристики приведены для чистого фильтра, по мере его загрязнения потери давления возрастают.

Размеры решеток с установленным блоком соответствуют: по стороне А – от 100мм до 1200мм, по стороне – В от 100мм до 1200мм, с шагом 50мм (рис.1). Размер С – глубина решетки, равная 25мм для решеток АМН, АЛН, ПРН, АВН и 45мм для решеток АДН, РСН.

При замене фильтра решетка демонтируется, отсоединяется задняя рамка-вставка блока, использованный материал фильтра меняется на новый соответствующего класса.

Вентиляционная решетка с фильтром очистки воздуха герметично упаковывается на заводе в термоусадочную пленку.

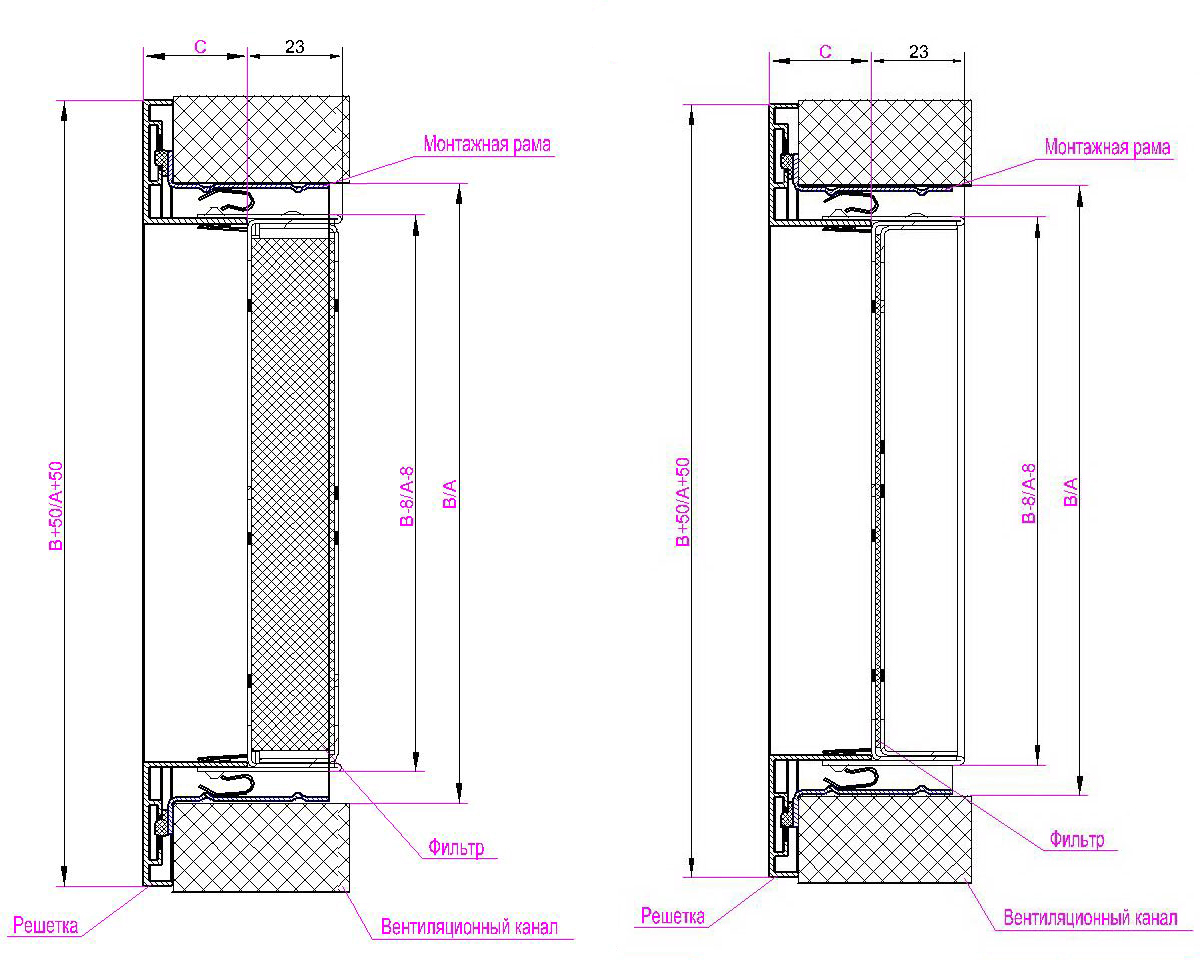

Конструктивная схема решетки с фильтром класса G2, G3, F5 представлена на рисунке слева, с фильтром класса F7, F9 представлена на рисунке справа:

Монтаж решетки производится с помощью пружинных фиксаторов либо с помощью самонарезающих винтов. Для удобства установки решетки могут дополнительно комплектоваться монтажной рамкой.
