Сетчатые решетки СЕЗОН ВР-С, ВР-С1

Сетчатые вентиляционные алюминиевые решетки ВР-С, ВР-С1 используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

Сетчатые вентиляционные решетки изготовлены из алюминиевого профиля в виде рамки и сетки с квадратными ячейками 10×10 мм. Конструкция вентиляционной решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

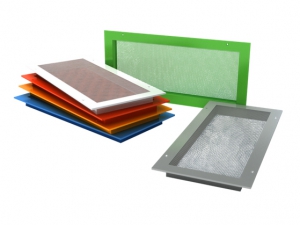

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Для вентиляционных решеток ВР-С предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1, а для решеток ВР-С1 клапаном расхода воздуха КРВ. Оба типа решеток могут оснащаться адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Коэффициент свободного сечения вентиляционной решетки ВР-С, ВР-С1 Кс.с.= 0,80

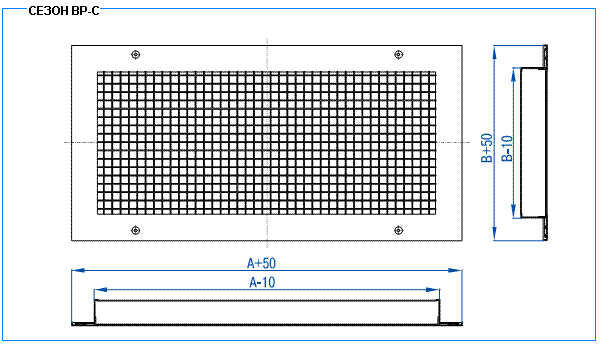

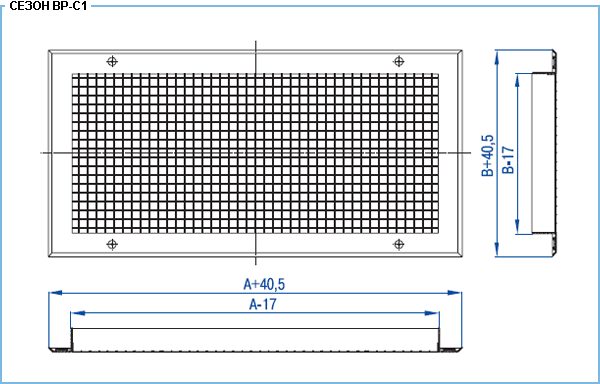

Отличие вентиляционных решеток ВР-С и ВР-С1 состоит в различной конфигурации рамочного профиля.

Ассортимент вентиляционных решеток данной серии включает в себя изделия стандартных типоразмеров. Возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

1) ВР-С1 400×250 с КРВ RAL9010 — вентиляционная решетка ВР-С1 в строительный проем размерами 400 мм по горизонтали и 250 мм по вертикали, с наличием клапана расхода воздуха1, цвет решетки по каталогу - RAL9010;

2) ВР-С 400×250 с КРВ-1 — вентиляционная решетка СЕЗОН ВР-С в строительный проем размерами 400 мм по горизонтали и 250 мм по вертикали, с наличием клапана расхода воздуха КРВ-1, цвет решетки по каталогу - RAL9016 (стандартный цвет при заказе не указывается).

Примечание: 1. При этом посадочный размер изделия увеличивается до (А+10)x(В+10).
