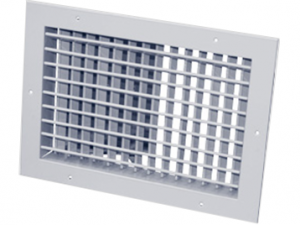

Решетки ПМУ, ПМР, ПМН, ПДУ, ПДР, ПДН для прямоугольных воздуховодов

Решетки устанавливаются на прямоугольные воздуховоды путем врезки и предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.

Решетки для прямоугольных воздуховодов ПМУ, ПМР, ПМН снабжены одним, а ПДУ, ПДР, ПДН двумя рядами индивидуально регулируемых жалюзи, предназначенных для изменения направления и (или) характеристик приточной струи. Жалюзи установлены в пластиковые втулки, которые облегчают их поворот при регулировании. У однорядных решеток жалюзи расположены перпендикулярно оси воздуховода, у двухрядных наружный ряд – параллельно, внутренний – перпендикулярно. Наличие двух рядов жалюзи позволяет регулировать направление и дальнобойность приточной струи решетки в зависимости от требуемых параметров воздуха в рабочей зоне помещений и осуществлять посезонное регулирование системы воздухораспределения при переходе с режима охлаждения на воздушное отопление, что расширяет область применения изделия.

Решетки для прямоугольных воздуховодов ПМУ и ПДУ оснащены регулятором потока, используются для подачи воздуха при установке одной или нескольких решеток и необходимости настройки сети.

Решетки для прямоугольных воздуховодов ПМР и ПДР оснащены регулятором расхода воздуха, используются для удаления воздуха при установке одной или нескольких решеток и необходимости настройки сети.

Решетки для прямоугольных воздуховодов ПМН и ПДН используются для подачи и удаления воздуха при одиночной установке.Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении решеток на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.

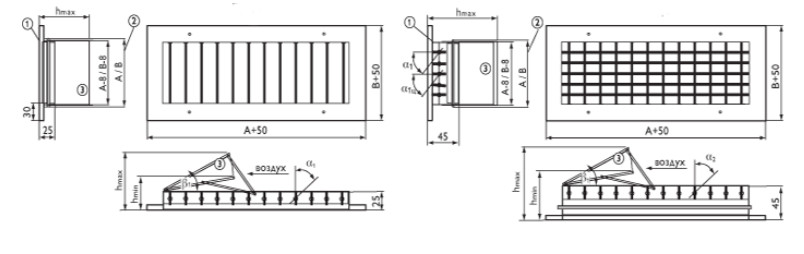

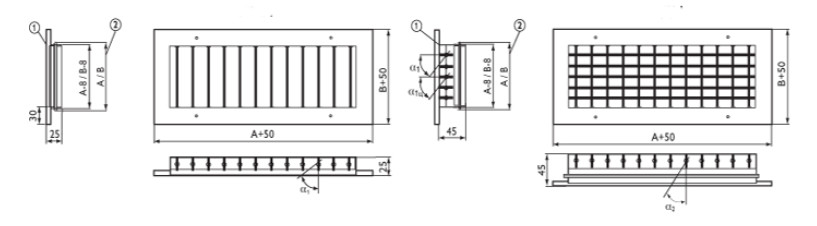

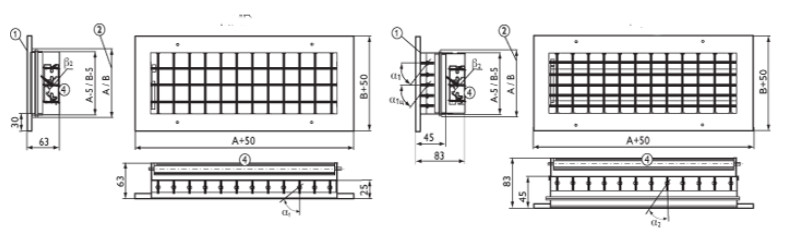

ПМН ПДН 1 – Решетка; 2 – Размер проема в воздуховоде; 3 – Регулятор потока; 4 – Регулятор расхода.

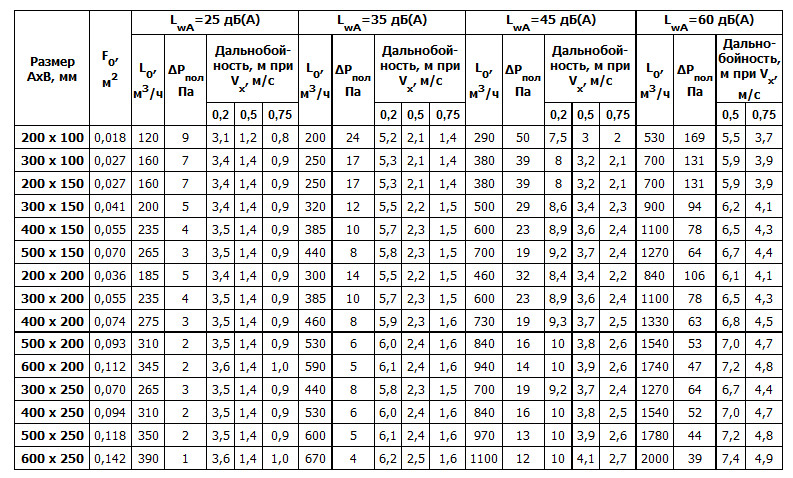

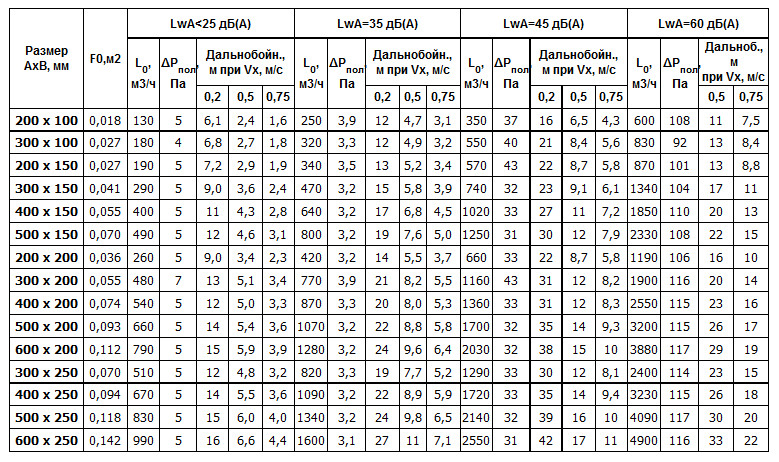

Данные для подбора решеток ПМУ при подаче воздуха (α1=0°)

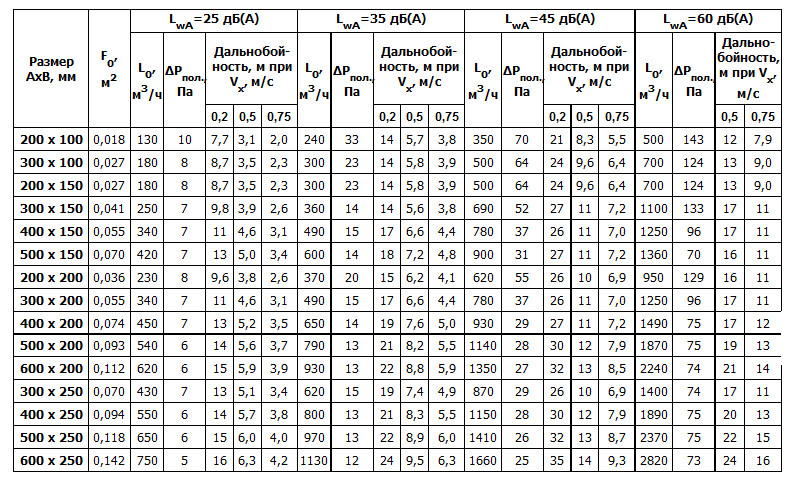

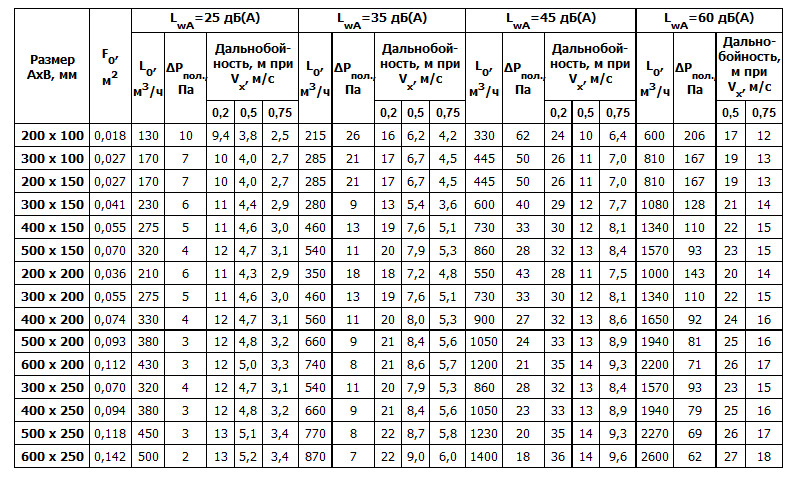

Данные для подбора решеток ПДУ, ПДН при подаче или удалении воздуха (α1=α2=0°)

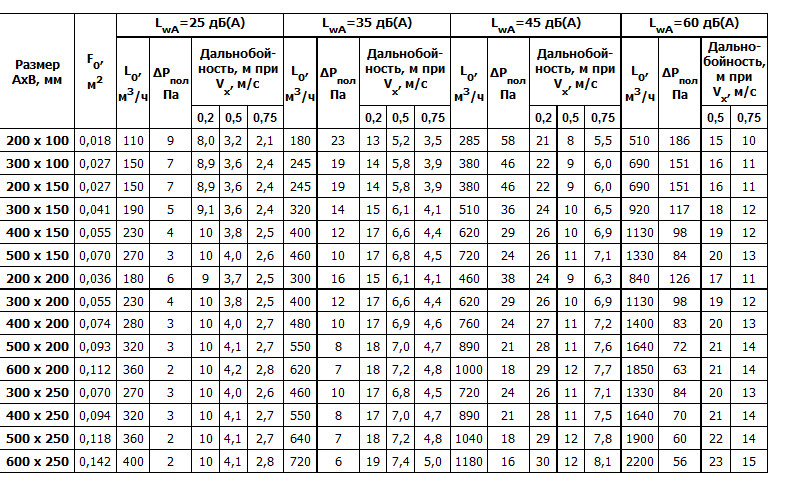

Данные для подбора решеток ПДУ, ПДН при подаче воздуха (α1=45° веерно от центра, α1ц= 0°, α2=0°)

Данные для подбора решеток ПДУ, ПДН при подаче воздуха (α1=45° в одну сторону, α2=0°)

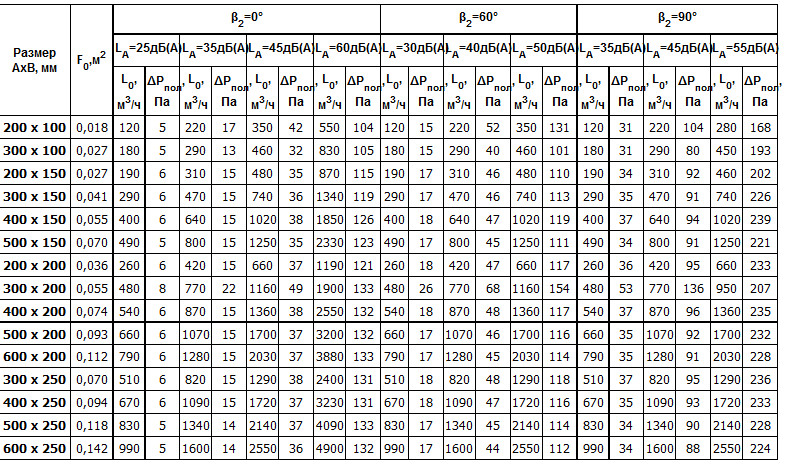

Данные для подбора решеток ПМР, ПДР при удалении воздуха (α1=α2=0°)

Данные для подбора решеток ПМН при подаче или удалении воздуха (α1=0°)
