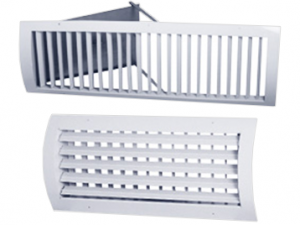

Решетки для круглых воздуховодов КМН, КМУ, КМР, КДН, КДУ, КДР

Решетки для круглых воздуховодов КМУ, КМР, КМН, КДН, КДУ, КДР устанавливаются на круглые воздуховоды путем врезки и предназначены для подачи и удаления воздуха в бытовых, административных и производственных помещениях. Решетки функционируют в условиях спутного потока магистральных воздуховодов.

Однорядные решетки для круглых воздуховодов КМУ, КМР, КМН и двухрядные КДН, КДУ, КДР решётки представляют собой стальной корпус с установленными в нем индивидуально регулируемыми алюминиевыми жалюзи для изменения направления и (или) характеристик приточной струи. Жалюзи устанавливаются в пластиковые втулки, которые позволяют их поворачивать. У однорядных решеток жалюзи расположены перпендикулярно оси воздуховода, у двухрядных наружный ряд – параллельно, внутренний – перпендикулярно. Наличие двух рядов жалюзи позволяет регулировать направление и дальнобойность приточной струи решетки в зависимости от требуемых параметров воздуха в рабочей зоне помещений и осуществлять посезонное регулирование системы воздухораспределения при переходе с режима охлаждения на воздушное отопление, что расширяет область применения изделия.

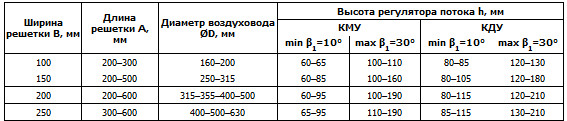

КМУ, КДУ – решетки с регулятором потока, используются для подачи воздуха при установке нескольких решеток на круглом воздуховоде и необходимости настройки сети. КМР, КДР – решетки с регулятором расхода воздуха, используется для удаления воздуха при установке нескольких решеток на круглом воздуховоде и необходимости настройки сети.

КМН, КДН – решетки без регулятора, используется для подачи и удаления воздуха при одиночной установке на круглом воздуховоде.

Решетки окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении решеток на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.

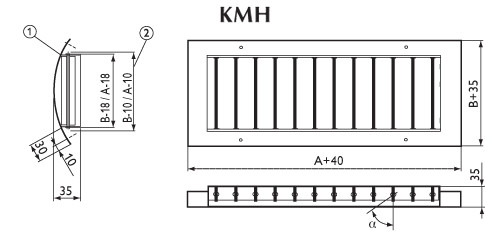

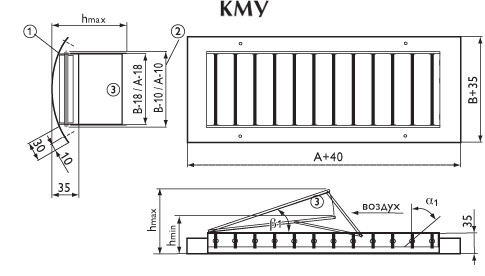

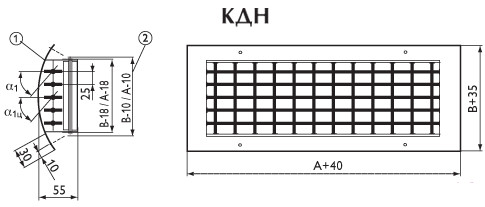

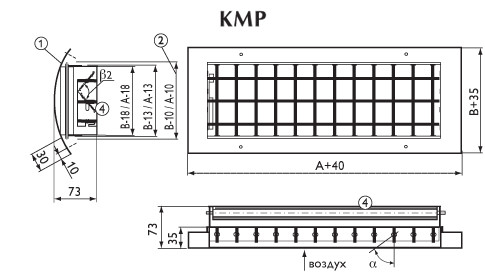

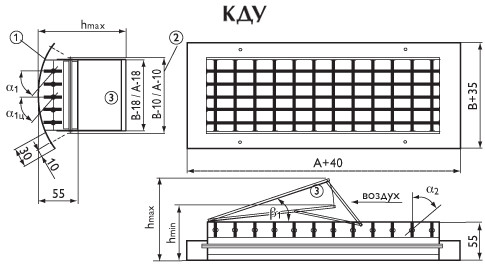

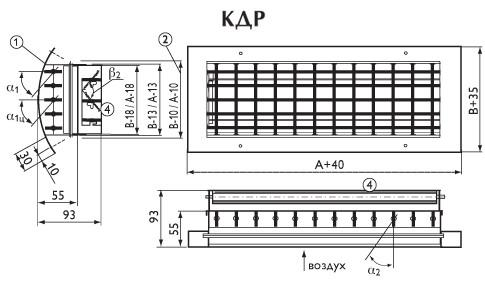

1 - Решетка; 2 - Размер проема в воздуховоде; 3 - Регулятор потока; 4 - Регулятор расхода.

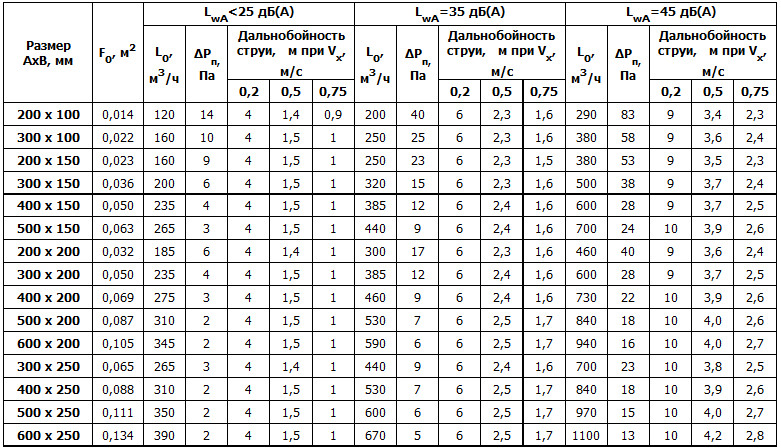

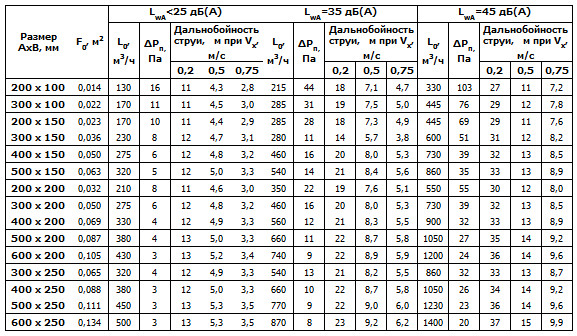

Данные для подбора решеток КМУ при подаче воздуха α1=α2=0°

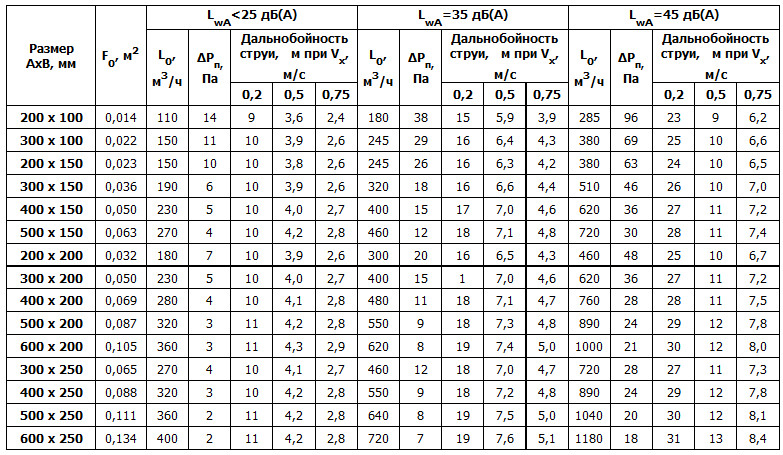

Данные для подбора решеток КДУ, КДН при подаче воздуха при α1=α2=0°

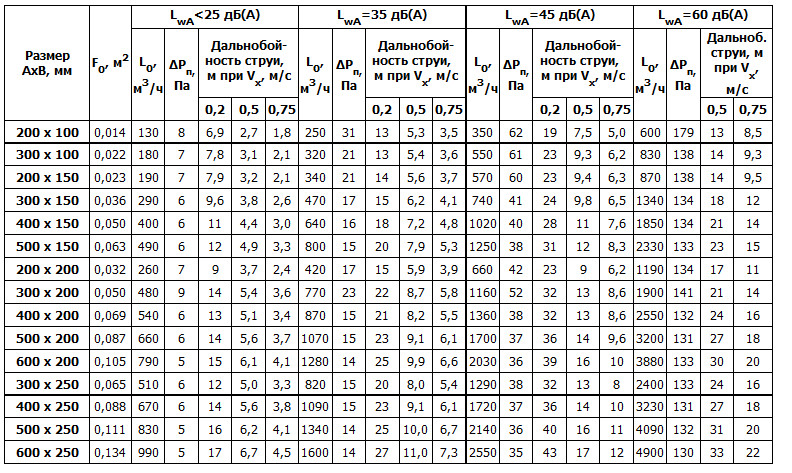

Данные для подбора решеток КДУ, КДН при подаче воздуха при α1=45° веерно от центра, α1ц= 0°, α2=0°

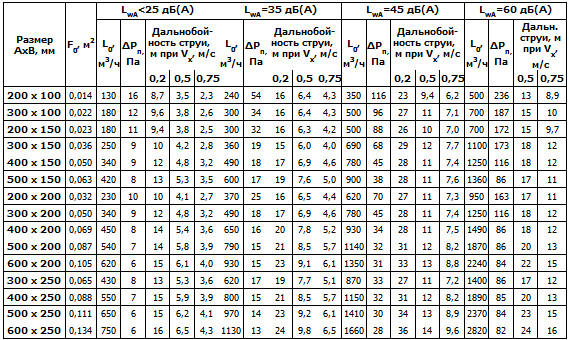

Данные для подбора решеток КДУ, КДН при подаче воздуха при α1=45° в одну сторону, α2=0°
